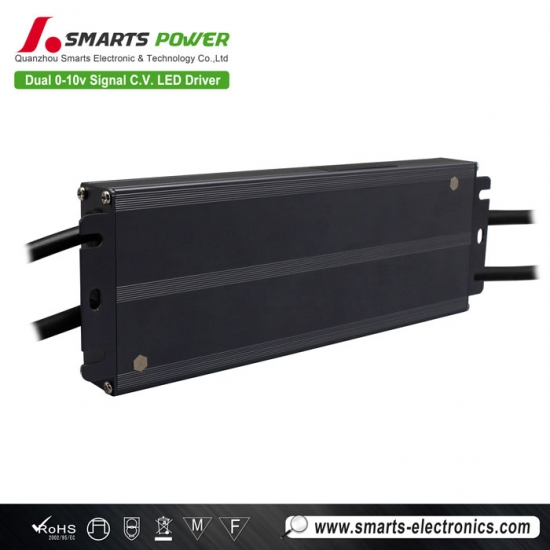

Fuente de alimentación regulable de voltaje constante de 0 a 10 V, resistente al agua IP67 para tira de LED
Fuente de alimentación regulable de voltaje constante de 0 a 10 V, resistente al agua IP67 para tira de LED
Fuente de alimentación regulable de voltaje constante de 0 a 10 V, resistente al agua IP67 para tira de LED
Rango de voltaje de entrada universal de 100-277 VCA, Controlador LED de 80 W con atenuación de señal dual de 0-10 V El rango de atenuación es estable, uniforme y sin parpadeos, del 0 al 100 %. Apto para proyectos de iluminación LED en exteriores y lugares húmedos. Garantía extendida de 7 años.
Especificación
| Modelo | SMT-12080-2C-TWVD-A | SMT-24080-2C-TWVD-A | SMT-48080-2C-TWVD-A | |
| Certificado | UL / cUL / FCC / ICES-005 / Clase P / Clase 2 (24 V y 48 V) / TIPO HL / SELV / ROHS / REACH | |||
| Producción | Voltaje nominal | 12 V | 24 V | 48 V |
| Voltaje de CC | Ajuste de 12-13,5 V mediante NFC | Ajuste de 24-26 V mediante NFC | Ajuste de 48-50 V mediante NFC | |
| Tolerancia de voltaje | ±0,5 V | ±0,5 V | ±0,5 V | |
| Regulación de voltaje | ≤0,5% | ≤0,5% | ≤0,5% | |
| Regulación de carga | ≤2% | ≤1% | ≤1% | |
| Corriente nominal | 6.67A | 3.33A | 1.67A | |
| Potencia nominal | 80 W | |||
| Aporte | Rango de voltaje | 100-277 V CA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia (típico) a plena carga | >0,95 | |||
| THD(típ.) a plena carga | ≤15% | |||
| Eficiencia (típica) a plena carga |
87% a 120 V CA 88% a 230 VCA 89% a 277 VCA |
87% a 120 V CA 88% a 230 VCA 89% a 277 VCA |
89% a 120 VCA 90% a 230 VCA 91% a 277 V CA |
|
| Corriente CA (máx.) | 1A | |||
| Corriente de entrada (típ.) | 28 A, 320 µs a 50 % 120 V CA 90 A, 76 µs a 50 % 230 V CA 58 A, 260 µs a 50 % 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | Modo hipo del 105 % al 120 %, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobretemperatura | Temperatura de la superficie de la carcasa: 100 °C ± 10 °C, voltaje de salida apagado, recuperación automática después del enfriamiento. | |||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-95 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10~500 Hz, 5G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | ||
| Tensión soportada | Entrada/Salida/P: 1,88 KVCA Entrada/Salida-FG: 1,88 KVCA Salida/FG: 0,5 KVCA | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | |||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | |||
| Emisión EMC | Título 47 del CFR de la FCC, Parte 15, Subparte B:2020; ICES-005, Edición 5 | |||
| Otros | Peso neto | 0,83 kg | ||
| Dimensión | 232 x 78 x 25,1 mm (largo x ancho x alto) | |||
| Embalaje | 300*280*215 mm 20 piezas/caja | |||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | ||||

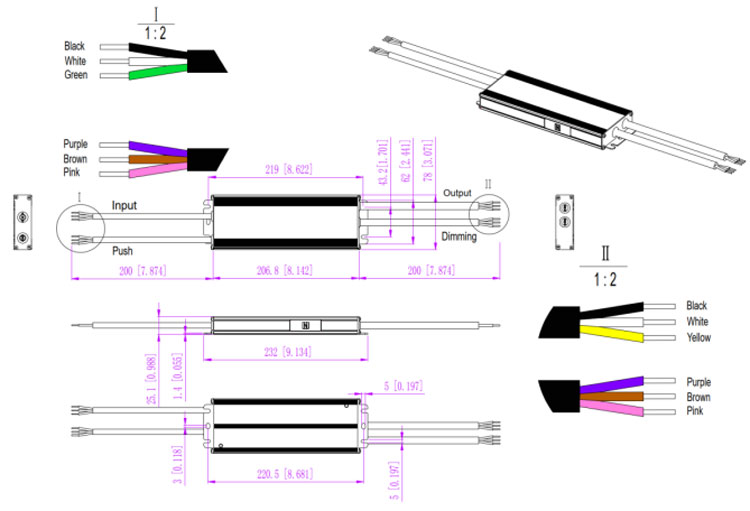

Especificación mecánica
| Calibre de cable americano | |
| DT100 | |
| Cables de entrada | Negro (L) Blanco (N) Verde (G) 3*18 AWG |
| Cables de salida |
12 V: Negro (V+) Blanco (CW-) Amarillo (WW-) 3*16 AWG
24 V y 48 V: Negro (V+) Blanco (CW-) Amarillo (WW-) 3*18 AWG |
| Cables de atenuación |
Cable de atenuación de entrada: Marrón (CCT) Púrpura (L1) Rosa (N1) 3*18 AWG
Cable de atenuación de salida: Marrón (CCT) Púrpura (DIM+) Rosa (DIM-) 3*18 AWG |
| Observación: asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Recomendación de MCB :
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃.
2. El interruptor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la característica de disparo.
curva.

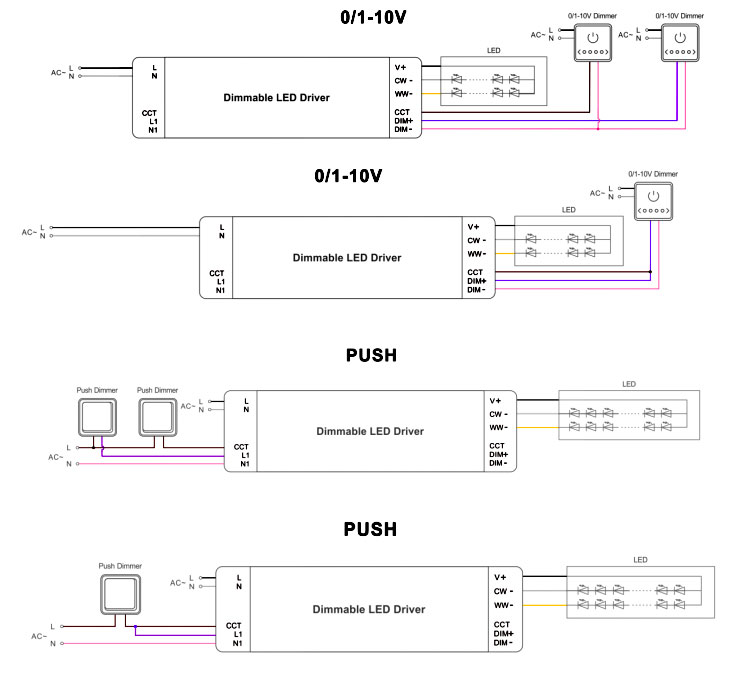

Operación de atenuación
Función NFC :
|
|
|
|
|
Aplicación ProNFC |
Dispositivos portátiles NFC |
Descargar para iOS |
Descargar para Android |
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12 V | 12 V | 12,16 V | 12,32 V | 12,48 V | 12,64 V | 12,80 V | 12,96 V | 13,12 V | 13,28 V | 13,5 V |
| 24 V | 24 V | 24,22 V | 24,44 V | 24,66 V | 24,88 V | 25,10 V | 25,32 V | 25,54 V | 25,66 V | 26,0 V |
| 48 V | 48 V | 48,22 V | 48,44 V | 48,66 V | 48,88 V | 49,10 V | 49,32 V | 49,54 V | 49,66 V | 50,0 V |
Colocar DIRECCIÓN fácilmente por NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Productos relacionados
|

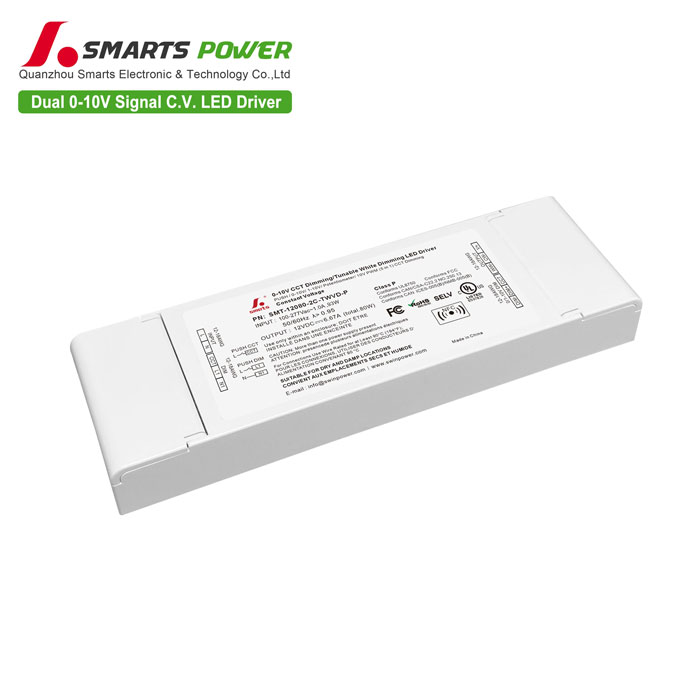

Modo: SMT-12080-2C-TWVD-P Voltaje de entrada: 100-277 V CA
