Controlador LED de voltaje constante regulable con señal dual de 0-10 V, 12 V y 100 W para iluminación LED
Controlador LED de voltaje constante regulable con señal dual de 0-10 V, 12 V y 100 W para iluminación LED
Controlador LED de voltaje constante regulable con señal dual de 0-10 V, 12 V y 100 W para iluminación LED
La fuente de alimentación inteligente Fuente de alimentación LED de 100 W regulable de doble señal de 0-10 V cuenta con función PFC activa incorporada, modo de funcionamiento de voltaje constante y una eficiencia de trabajo de hasta el 90 %. El rango de atenuación es suave y estable del 0 al 100 % sin parpadeo
Especificación
| Modelo | SMT-12100-2C-TWVD-P | SMT-24100-2C-TWVD-P | SMT-48100-2C-TWVD-P | |
| Certificado | UL / cUL / FCC / ICES-005 / Clase P / SELV / ROHS / REACH | |||
| Salida | Tensión nominal | 12 V | 24 V | 48 V |
| Voltaje CC | 12-13,5 V, ajuste por NFC | 24-26 V, ajuste por NFC | 48-50 V, ajuste por NFC | |
| Tolerancia de voltaje | ±0.5 V | |||
| Regulación de voltaje | ≤0.5% | |||
| Corriente nominal | 8,33 A | 4,17 A | 2,08 A | |
| Potencia nominal | 100 W | |||
| Regulación de carga | ≤2 % | ≤1 % | ≤1 % | |
| Entrada | Rango de voltaje | 100-277 V CA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia (típico) a plena carga | >0.95 | |||
| Distorsión armónica total (típica) a plena carga | ≤15 % | |||
| Eficiencia a plena carga |
87 % a 120 V CA
88 % a 230 V CA 89 % a 277 V CA |
88 % a 120 V CA
89 % a 230 V CA 90 % a 277 V CA |
88 % a 120 V CA
89 % a 230 V CA 90 % a 277 V CA |
|
| Corriente CA (máx.) | 1.3 A | |||
| Corriente de entrada (típica) | 28 A, 320 µs al 50 % 120 V CA 90 A, 76 µs al 50 % 230 V CA 58 A, 260 µs al 50 % 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | 105 % ~ 120 % Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobretemperatura | Temperatura de la superficie de la carcasa: 100 °C ± 10 °C. Apague el voltaje de salida y se recuperará automáticamente después del enfriamiento | |||
| Entorno | Temperatura de trabajo | -40 ~ +60 °C (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-90 % de humedad relativa sin condensación | |||
| Temperatura de almacenamiento, humedad | -40 - +80 °C, 10-95 % de humedad relativa sin condensación | |||
| Coeficiente de temperatura | ±0.03 %/℃ (0 - 50 ℃) | |||
| Vibración | 10~500 Hz, 2G 10 min/1 ciclo, período de 60 min cada uno a lo largo de los ejes X, Y, Z | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 n.° 250.13 | ||
| Tensión no disruptiva | I/PO/P: 1,88 kVCA | |||
| Resistencia de aislamiento | I/PO/P: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | |||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | |||
| Emisión EMC | FCC CFR Título 47 Parte 15 Subparte B:2020; ICES-005 Número 5 | |||
| Otros | Peso neto | 0,45 kg | ||
| Dimensiones | 220 x 70,5 x 26,5 mm (largo x ancho x alto) | |||
| Embalaje | 355 x 250 x 170 mm 10 unidades/caja | |||
| Notas | 1. Todos los parámetros NO mencionados específicamente se miden con una entrada de 120 V CA, carga nominal y 25 °C de temperatura ambiente | |||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | ||||

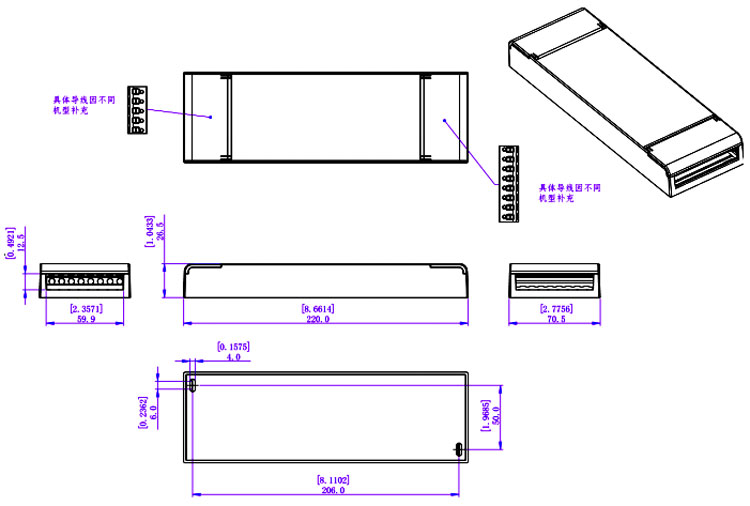

Especificación mecánica
| Calibre de cable americano | |
| SP9 | |
| Cables de entrada | Terminales DG202 5P |
| Cables de salida | Terminales DG202 6P |
| Observación: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse | |
Recomendación de MCB :
| Cuando el voltaje de entrada es de 120 V CA, el número de controladores LED que coinciden con los disyuntores es el siguiente: | ||
| Tipo MCB | Nivel | El número de controladores LED |
| Tipo C | 10 A | 11 |
| 13 A | 15 | |
| 16 A | 19 | |
| 20 A | 23 | |
| 25 A | 29 | |
| Cuando el voltaje de entrada es de 277 V CA, el número de controladores LED que coinciden con los disyuntores es el siguiente: | ||
| Tipo MCB | Nivel | El número de controladores LED |
| Tipo C | 10 A | 7 |
| 13 A | 10 | |
| 16 A | 12 | |
| 20 A | 15 | |
| 25 A | 19 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃
2. El interruptor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la característica de disparo.
curva.

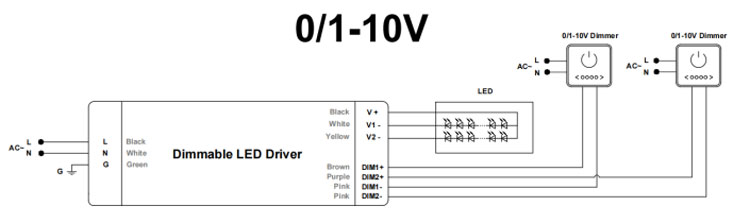

Operación de atenuación
