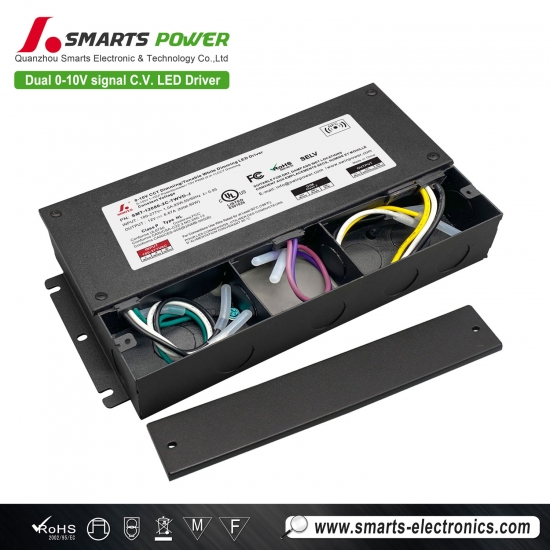

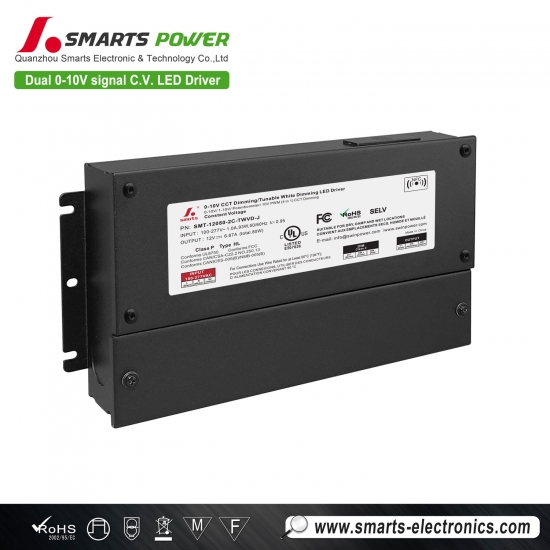

Luz blanca sintonizable de señal dual de 0 a 10 V de Smartspower Controlador LED de atenuación de 80 W Cuenta con un diseño de caja de conexiones integrada e incluye un nuevo módulo de programación inteligente NFC que permite ajustar con precisión el voltaje de salida mediante una aplicación móvil. Ofrece una atenuación suave, estable y sin parpadeos. Incluye una garantía de 7 años.
Especificación
| Modelo | SMT-12080-2C-TWVD-J | SMT-24080-2C-TWVD-J | SMT-48080-2C-TWVD-J | |
| Certificado | UL / cUL / FCC / ICES-005 / Clase P / Clase 2 (24 V y 48 V) / TIPO HL / SELV / ROHS / REACH | |||
| Salida | Tensión nominal | 12 V | 24 V | 48 V |
| Voltaje CC | 12-13,5 V, ajuste por NFC | 24-26 V, ajuste por NFC | 48-50 V, ajuste por NFC | |
| Tolerancia de voltaje | ±0.5 V | ±0.5 V | ±0.5 V | |
| Regulación de voltaje | ≤0.5% | ≤0.5% | ≤0.5% | |
| Regulación de carga | ≤2 % | ≤1 % | ≤1 % | |
| Corriente nominal | 6,67 A | 3,33 A | 1,67 A | |
| Potencia nominal | 80 W | |||
| Entrada | Rango de voltaje | 100-277 V CA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia (típico) a plena carga | >0.95 | |||
| Distorsión armónica total (Típ.) a plena carga | ≤15 % | |||
| Eficiencia (Típ.) a plena carga |
87 % a 120 V CA 88 % a 230 V CA 89 % a 277 V CA |
87 % a 120 V CA 88 % a 230 V CA 89 % a 277 V CA |
89 % a 120 V CA 90 % a 230 V CA 91 % a 277 V CA |
|
| Corriente CA (máx.) | 1 A | |||
| Corriente de entrada (típ.) | 28 A, 320 µs a 50 % 120 V CA 90 A, 76 µs a 50 % 230 V CA 58 A, 260 µs a 50 % 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | 105 % ~ 120 % Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobretemperatura | Temperatura de la superficie de la carcasa: 100 °C ± 10 °C. Apague el voltaje de salida y se recuperará automáticamente después del enfriamiento | |||
| Entorno | Temperatura de trabajo | -40 ~ +60 °C (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-95 % de humedad relativa sin condensación | |||
| Temperatura de almacenamiento, humedad | -40 - +80 °C, 10-95 % de humedad relativa sin condensación | |||
| Coeficiente de temperatura | ±0.03 %/℃ (0 - 50 ℃) | |||
| Vibración | 10~500 Hz, 5 G 12 min/1 ciclo, período de 72 min cada uno a lo largo de los ejes X, Y, Z | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 n.° 250.13 | ||
| Tensión no disruptiva | I/PO/P: 1,88 kVCA I/P-FG: 1,88 kVCA O/P-FG: 0,5 kVCA | |||
| Resistencia de aislamiento | I/PO/P: 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba | |||
| Emisión EMC | FCC CFR Título 47 Parte 15 Subparte B:2020; ICES-005 Número 5 | |||
| Otros | Peso neto | 1,73 kg | ||
| Dimensiones | 241 x 125 x 42,7 mm (largo x ancho x alto) | |||
| Embalaje | 305 x 262 x 283 mm 20 unidades/caja | |||
| Notas | 1. Todos los parámetros NO mencionados específicamente se miden con una entrada de 120 V CA, carga nominal y 25 °C de temperatura ambiente | |||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | ||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
Especificación mecánica
| Calibre de cable americano | |
| JD100 | |
| Cables de entrada | Negro (L) Blanco (N) Verde (G) 3*18 AWG |
| Cables de salida | Negro (V+) Blanco (V1-) Amarillo (V2-) 3 x 16 AWG |
| Cables de atenuación | Marrón (DIM1+) Púrpura (DIM2+) Rosa (DIM1-) Rosa (DIM2-) 4*18 AWG |
| Observación: asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
1. Corriente máxima de transporte recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm², corriente máxima de transporte recomendada (A) = 1 mm² x 10 A/mm² = 10 A
2. Podemos personalizar cualquier otra solicitud de cable
Operación de atenuación
Productos relacionados
|

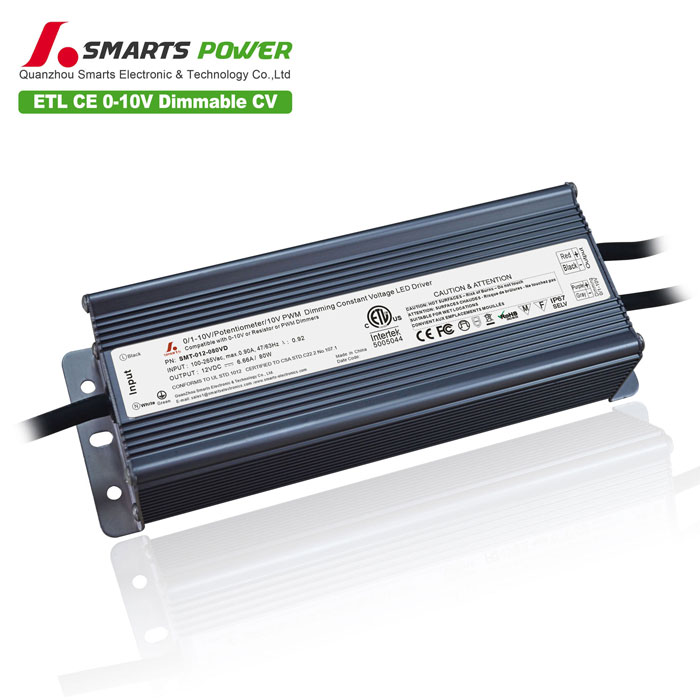

Modo: SMT-012-080VD Voltaje de entrada: 180-265 V CA
