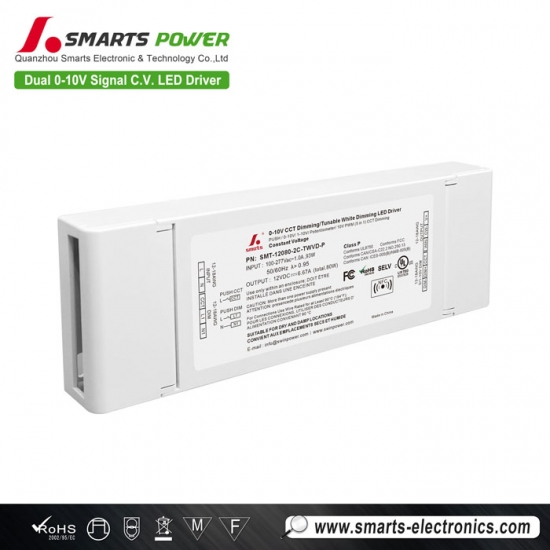

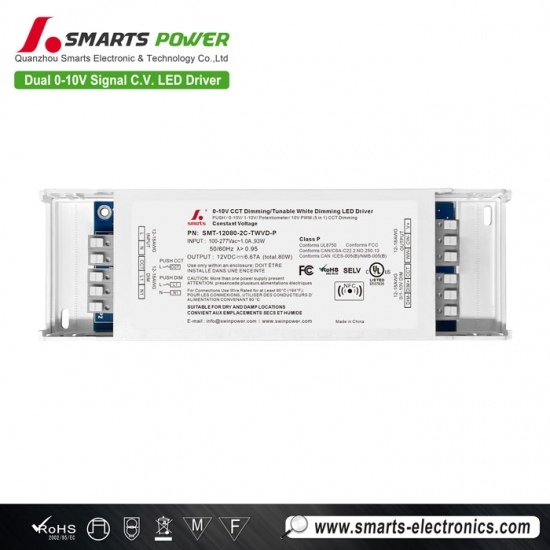

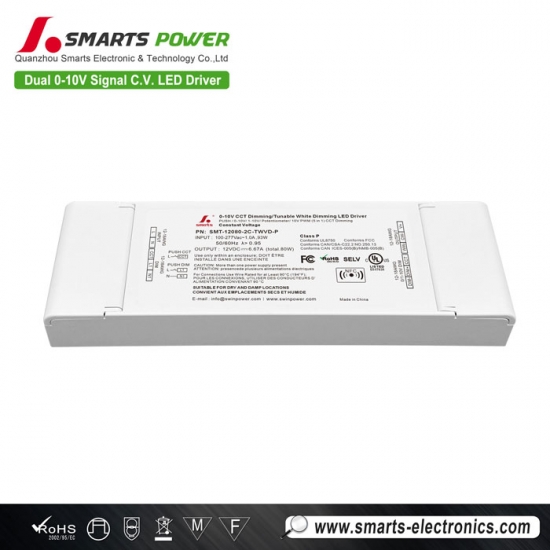

Fuente de alimentación LED regulable con carcasa de plástico SLIM, IP 20W, 0-10V, para iluminación LED
Fuente de alimentación LED regulable con carcasa de plástico SLIM, IP 20W, 0-10V, para iluminación LED
Fuente de alimentación LED regulable con carcasa de plástico SLIM, IP 20W, 0-10V, para iluminación LED
Este voltaje constante Fuente de alimentación LED regulable de 0 a 10 V Incorpora función PFC activa y alcanza una eficiencia de hasta el 90 %. Su carcasa de plástico garantiza una excelente disipación del calor, ideal para proyectos de iluminación LED en interiores con espacios reducidos. Cumple con las normativas internacionales de seguridad en iluminación y cuenta con una garantía extendida de 7 años.
Especificación
| Modelo | SMT-24096-2C-TWVD-A | SMT-48096-2C-TWVD-A | |
| Certificado | UL / cUL / FCC / Clase P / Clase 2 / TIPO HL / SELV / ROHS / REACH | ||
| Producción | Voltaje nominal | 24 V | 48 V |
| Voltaje de CC | Ajuste de 24-26 V mediante NFC | Ajuste de 48-50 V mediante NFC | |
| Tolerancia de voltaje | ±0,5 V | ±0,5 V | |
| Regulación de voltaje | ≤0,5% | ≤0,5% | |
| Regulación de carga | ≤1% | ≤1% | |
| Corriente nominal | 4A | 2A | |
| Potencia nominal | 96W | ||
| Aporte | Rango de voltaje | 100-277 V CA | |
| Rango de frecuencia | 50/60 Hz | ||
| Factor de potencia (típico) a plena carga | >0,95 | ||
| THD(típ.) a plena carga | ≤15% | ||
| Eficiencia (típica) a plena carga | 88% a 120 VCA 89% a 230 VCA 90% a 277 VCA | 88% a 120 VCA 89% a 230 VCA 90% a 277 VCA | |
| Corriente CA (máx.) | 1.2A | ||
| Corriente de entrada (típ.) | 28 A, 320 µs a 50 % 120 V CA 90 A, 76 µs a 50 % 230 V CA 58 A, 260 µs a 50 % 277 V CA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |
| Sobrecarga | Modo hipo del 105 % al 120 %, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobretemperatura | Temperatura de la superficie de la carcasa: 100 °C ± 10 °C, voltaje de salida apagado, recuperación automática después del enfriamiento. | ||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-95 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10~500 Hz, 5G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |
| Tensión soportada | Entrada/Salida/P: 1,88 KVCA Entrada/Salida-FG: 1,88 KVCA Salida/FG: 0,5 KVCA | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | ||
| Emisión EMC | Título 47 del CFR de la FCC, Parte 15, Subparte B:2020; ICES-005, Edición 5 | ||
| Otros | Peso neto | 0,83 kg | |
| Dimensión | 232 x 78 x 25,1 mm (largo x ancho x alto) | ||
| Embalaje | 300*280*215 mm 20 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | |||
Especificación mecánica
| Calibre de cable americano | |
| SP9 | |
| Cables de entrada | Terminales DG202 5P |
| Cables de salida | Terminales DG202 6P |
| Observación: asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Recomendación de MCB :
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃.
2. El interruptor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la característica de disparo.
curva.
Operación de atenuación

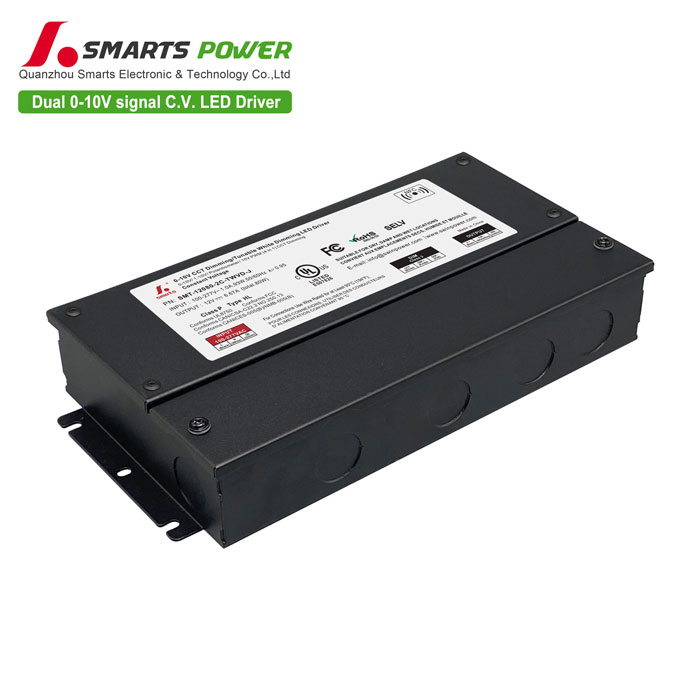

Productos relacionados
|
