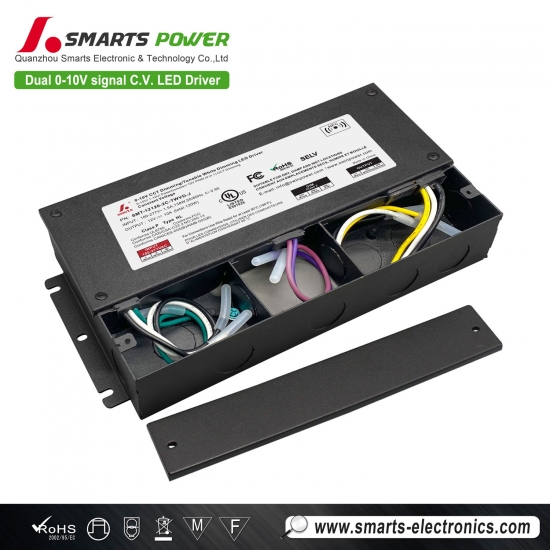

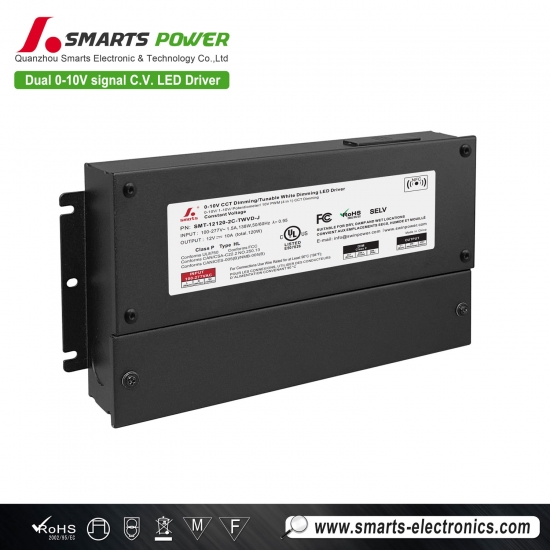

Este Fuente de alimentación LED ajustable de doble señal de 0 a 10 V Cuenta con una caja de conexiones integrada para una excelente disipación del calor, funcionamiento a voltaje constante y función PFC activa. Su rango de regulación es del 0 al 100 %, lo que la hace ideal para proyectos de iluminación inteligente en interiores.
Especificación
| Modelo | SMT-12120-2C-TWVD-J | SMT-24120-2C-TWVD-J | SMT-48120-2C-TWVD-J | |
| Certificado | UL / cUL / FCC / ICES-005 / Clase P / TIPO HL / SELV / ROHS / REACH | |||
| Producción | Voltaje nominal | 12 V | 24 V | 48 V |
| Voltaje de CC | Ajuste de 12-13,5 V mediante NFC | Ajuste de 24-26 V mediante NFC | Ajuste de 48-50 V mediante NFC | |
| Tolerancia de voltaje | ±0,5 V | ±0,5 V | ±0,5 V | |
| Regulación de voltaje | ≤0,5% | ≤0,5% | ≤0,5% | |
| Regulación de carga | ≤2% | ≤1% | ≤1% | |
| Corriente nominal | 10A | 5A | 2,5 A | |
| Potencia nominal | 120 W | |||
| Aporte | Rango de voltaje | 100-277 V CA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia (típico) a plena carga | >0,95 | |||
| THD(típ.) a plena carga | ≤15% | |||
| Eficiencia (típica) a plena carga |
87% a 120 V CA 88% a 230 VCA 89% a 277 VCA |
88% a 120 VCA 89% a 230 VCA 90% a 277 V CA |
90% a 120 V CA 91% a 230 V CA 92% a 277 V CA |
|
| Corriente CA (máx.) | 1,5 A | |||
| Corriente de entrada (típ.) | 28 A, 320 µs a 50 % 120 V CA 90 A, 76 µs a 50 % 230 V CA 58 A, 260 µs a 50 % 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | Modo hipo del 105 % al 120 %, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobretemperatura | Temperatura de la superficie de la carcasa: 100 °C ± 10 °C, voltaje de salida apagado, recuperación automática después del enfriamiento. | |||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-95 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10~500 Hz, 5G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | ||
| Tensión soportada | Entrada/Salida/P: 1,88 KVCA Entrada/Salida-FG: 1,88 KVCA Salida/FG: 0,5 KVCA | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | |||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | |||
| Emisión EMC | Título 47 del CFR de la FCC, Parte 15, Subparte B:2020; ICES-005, Edición 5 | |||
| Otros | Peso neto | 1,73 kg | ||
| Dimensión | 241 x 125 x 42,7 mm (largo x ancho x alto) | |||
| Embalaje | 305*262*283 mm 20 piezas/caja | |||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | ||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||

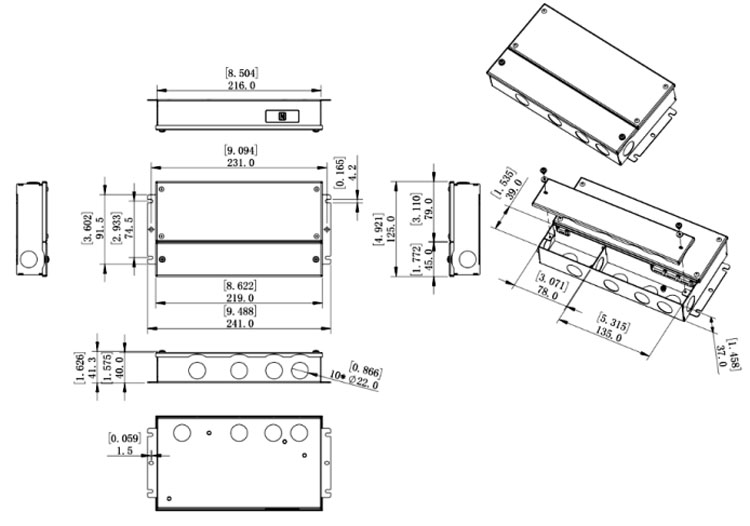

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃.
2. El interruptor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la característica de disparo.
curva.
| Calibre de cable americano | |
| JD100 | |
| Cables de entrada | Negro (L) Blanco (N) Verde (G) 3*18 AWG |
| Cables de salida | Negro (V+) Blanco (V1-) Amarillo (V2-) 3*16 AWG |
| Cables de atenuación | Marrón (DIM1+) Púrpura (DIM2+) Rosa (DIM1-) Rosa (DIM2-) 4*18 AWG |
| Observación: asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A): 1 mm² x 10 A/mm² = 10 A.
2. Cualquier otra solicitud de cable, podemos personalizarlo.
Operación de atenuación

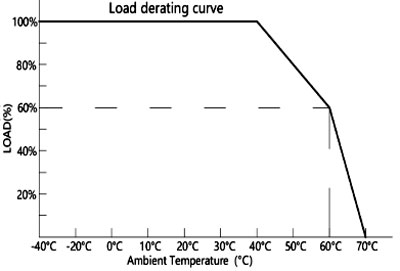

Curva de reducción ( carga de salida v s TEMPERATURA .) :
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. La corriente de salida del controlador LED debe seleccionarse de acuerdo con la corriente nominal de la lámpara y la temperatura ambiente.
Normalmente, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para extender la vida útil del controlador LED.
Función NFC :
|
|
|
|
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50 V |
Colocar DIRECCIÓN fácilmente por NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.

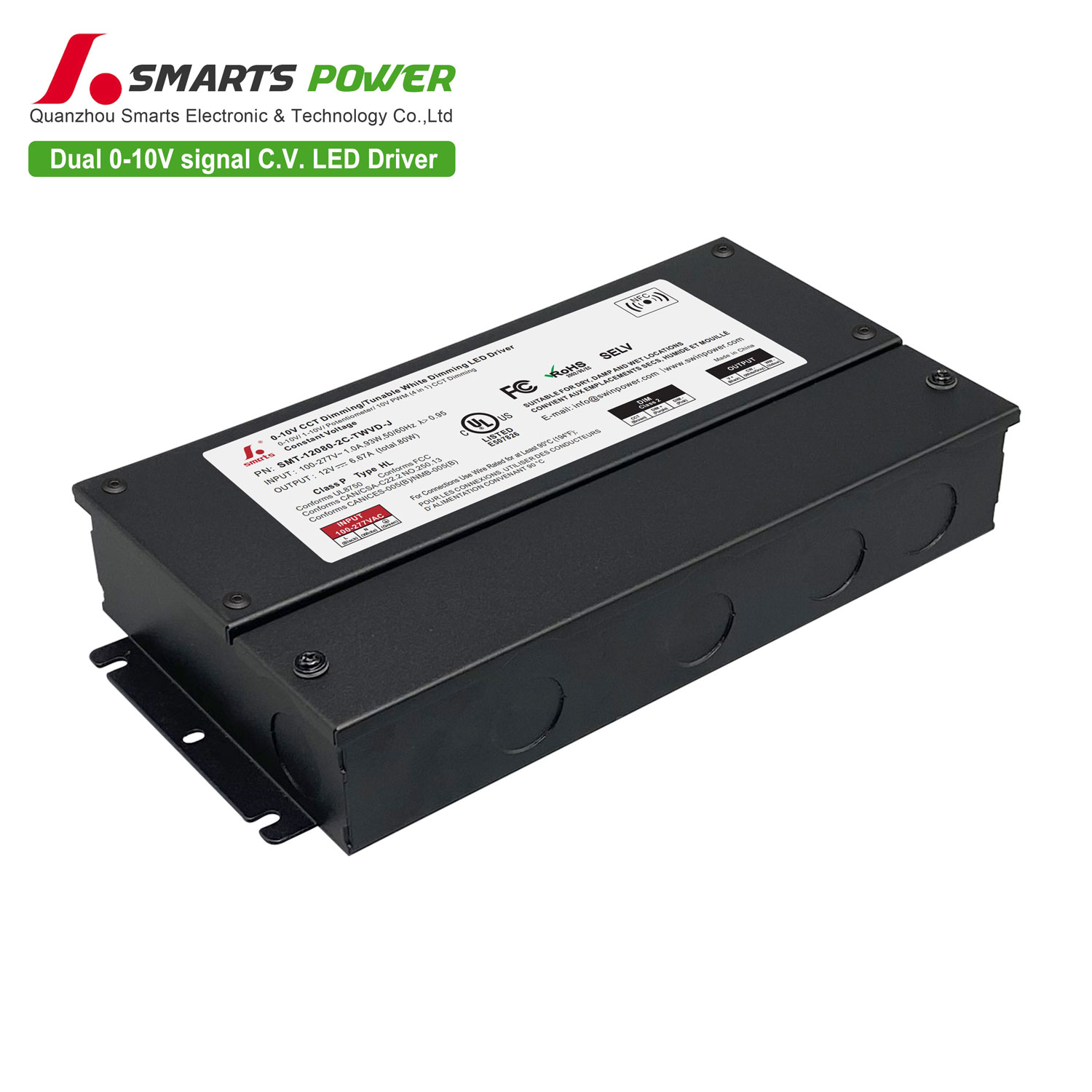

Productos relacionados
|
