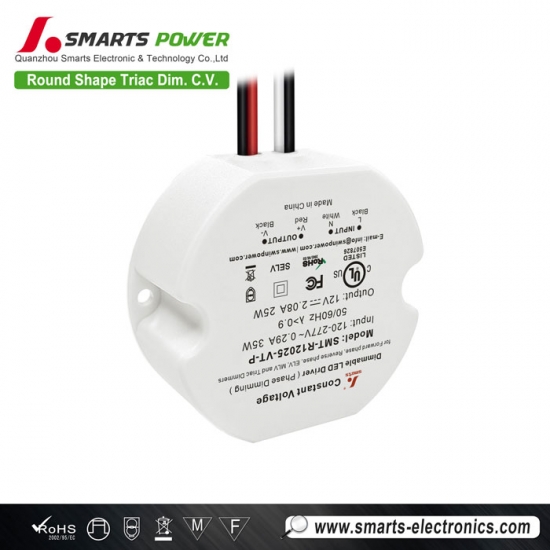

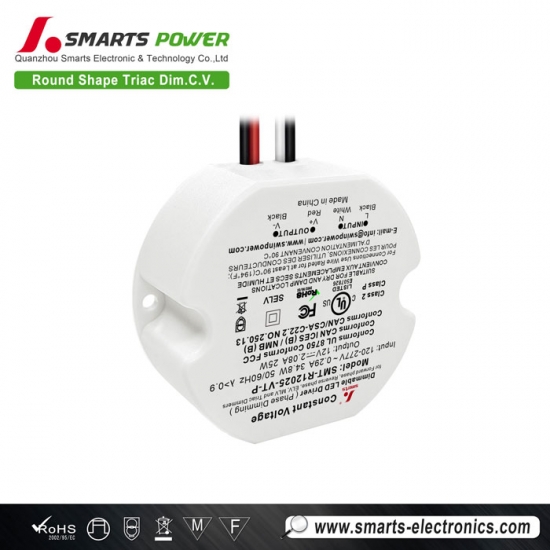

Controlador LED de voltaje constante con atenuación por triac de forma redonda y tamaño pequeño para iluminación LED
Este redondo envuelto en plástico, Controlador LED de voltaje constante regulable mediante TRIAC Es altamente compatible con la mayoría de los atenuadores TRIAC disponibles actualmente en el mercado, lo que permite una atenuación suave, estable y sin parpadeos en un rango del 0 % al 100 %.
Especificación
| Modelo | SMT-R12025-VT-P | SMT-R24025-VT-P | |
| Certificado | UL pendiente / RoHS / SELV | ||
| Producción | Voltaje CC | 12V | 24V |
| Corriente nominal | 2.08A | 1.04A | |
| Potencia nominal | 25W | ||
| Tolerancia de voltaje | ±0,5 V | ||
| Aporte | Rango de voltaje | 120-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia a plena carga | ≥0,98 a 120 VCA ≥0,91 a 277 VCA | ≥0,97 a 120 VCA ≥0,92 a 277 VCA | |
| THD (típico) a plena carga | ≤10% a 120 VCA ≤15% a 277 VCA | ≤15% a 120 VCA ≤20% a 277 VCA | |
| Eficiencia a plena carga | ≥74% a 120 VCA ≥73% a 277 VCA | ≥78% a 120 VCA ≥75% a 277 VCA | |
| Corriente alterna (máx.) | 0,29A | ||
| Corriente de irrupción (típica) | 1,92 A, 68 µs al 50 % de Ipico 120 VCA 6,08 A, 44 µs al 50 % de Ipico 277 VCA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | |
| Sobrecarga | Modo de hipo del 105 % al 120 %, se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Temperatura elevada |
Temperatura ambiente superior a 55℃±5℃, la producción se reduce al 50%;
Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | ||
| Vibración | 10 ~ 500 Hz, 2G, 12 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |
| Tensión de resistencia | I/PO/P: 1,88 kV CA | ||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | ||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 1 kV | ||
| Otros | Peso neto | 0,15 kg | |
| Dimensión | 69,4*62,9*24 mm (Φ*Ancho*Alto) | ||
| Embalaje | 385*290*190 mm, 80 unidades/caja | ||
| Notas |
1. Todos los parámetros que NO se mencionan específicamente se miden a carga nominal para 120 VCA y 25 ℃ de temperatura ambiente.
2. Se requiere una potencia de salida reducida a bajo voltaje de entrada para garantizar una larga vida útil. |
||
|
|
|
|

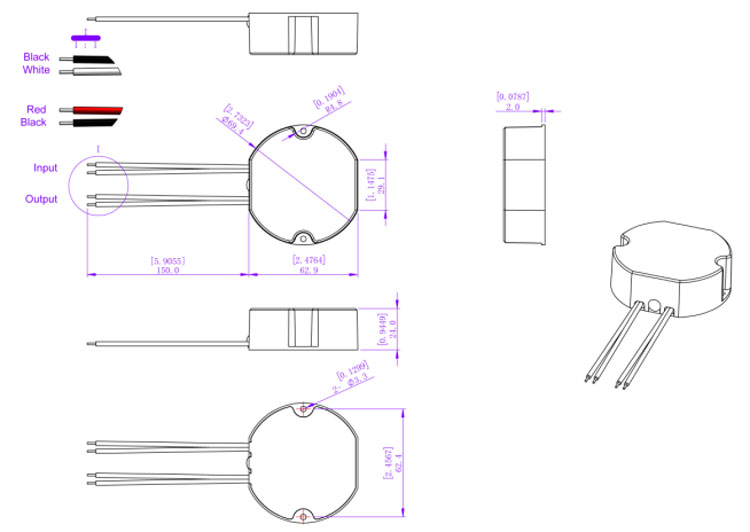

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre americano | |
| Cable de entrada | 1015 2*18 AWG 0,824mm2\Negro(L),Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0,326mm2\Rojo(V+),Negro(V-) |
| Cable electrónico de atenuación | 1015 2*22 AWG 0,326mm2\Morado(DIM+),Rosa(DIM-) |
Operación de atenuación
Usando una atenuación --- Atenuación por corte de fase/TRIAC gramo
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión.
un atenuador de fase/triac o r sistema de iluminación.
2. Trabajando con F fase anterior, MLV y Fase inversa, ELV, Atenuadores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 10%.
4. Por favor, intente utilizar atenuadores con potencia al menos 2 veces como la potencia de salida del controlador.
Curva de reducción de potencia
