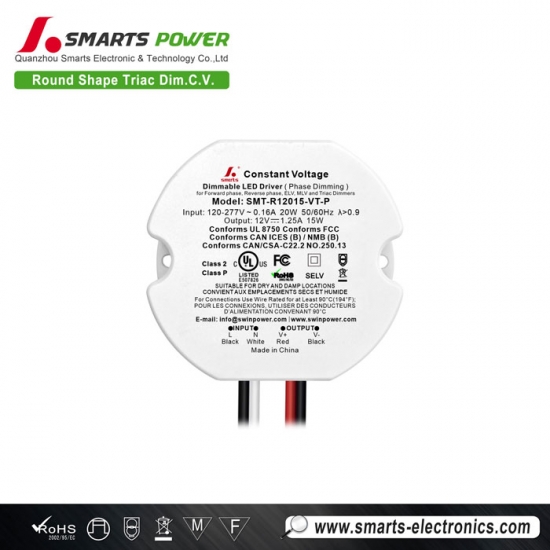

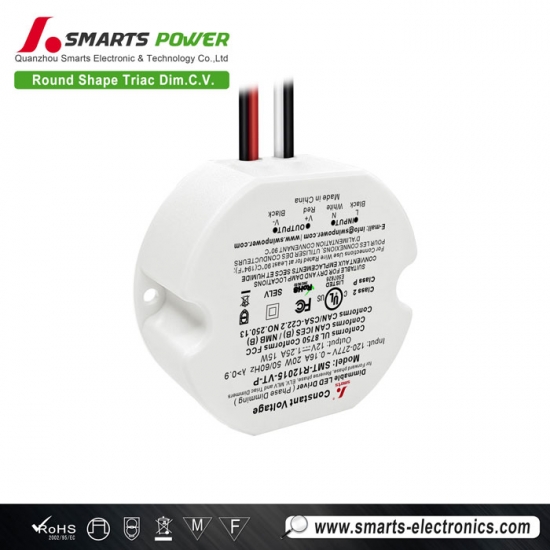

Controlador de tira de luz LED regulable con triac de voltaje constante de 15 W, de forma redonda, para interiores
Controlador LED regulable TRIAC redondo de voltaje constante de 15 W Este controlador, con una carcasa totalmente de plástico, es ideal para su instalación en proyectos de iluminación LED en espacios interiores reducidos. Incluye una garantía de 7 años.
Especificación
| Modelo | SMT-R12015-VT-P | SMT-R24015-VT-P | |
| Certificado | UL pendiente / RoHS / SELV | ||
| Producción | Voltaje CC | 12V | 24V |
| Corriente nominal | 1,25 A | 0,625A | |
| Potencia nominal | 15W | ||
| Tolerancia de voltaje | ±0,5 V | ||
| Aporte | Rango de voltaje | 120-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia a plena carga | ≥0,98 a 120 VCA ≥0,92 a 277 VCA | ||
| THD (típico) a plena carga | ≤10% | ||
| Eficiencia a plena carga | ≥73% a 120 VCA ≥75% a 277 VCA | 77% a 120 VCA 74% a 277 VCA | |
| Corriente alterna (máx.) | 0,18A | ||
| Corriente de irrupción (típica) | 0,96 A, 35,2 µs al 50 % de Ipico 120 VCA 1,96 A, 26 µs al 50 % de Ipico 277 VCA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | |
| Sobrecarga | Modo de hipo del 105 % al 120 %, se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Temperatura elevada |
Temperatura ambiente superior a 55℃±5℃, la producción se reduce al 50%;
Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | ||
| Vibración | 10 ~ 500 Hz, 2G, 12 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |
| Tensión de resistencia | I/PO/P: 1,88 kV CA | ||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | ||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 1 kV | ||
| Otros | Peso neto | 0,103 kg | |
| Dimensión | 54*48,2*24 mm (Φ*Ancho*Alto) | ||
| Embalaje | 380*290*155 mm, 100 unidades/caja | ||
| Notas |
1. Todos los parámetros que NO se mencionan específicamente se miden a carga nominal para 120 VCA y 25 ℃ de temperatura ambiente.
2. Se requiere una potencia de salida reducida a bajo voltaje de entrada para garantizar una larga vida útil. |
||
|
|
|
|
Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre americano | |
| Cable de entrada | 1015 2*18 AWG 0,824mm2\Negro(L),Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0,326mm2\Rojo(V+),Negro(V-) |
| Cable electrónico de atenuación | 1015 2*22 AWG 0,326mm2\Morado(DIM+),Rosa(DIM-) |
Operación de atenuación
Usando una atenuación --- Atenuación por corte de fase/TRIAC gramo
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión.
un atenuador de fase/triac o r sistema de iluminación.
2. Trabajando con F fase anterior, MLV y Fase inversa, ELV, Atenuadores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 10%.
4. Por favor, intente utilizar atenuadores con potencia al menos 2 veces como la potencia de salida del controlador.
Curva de reducción de potencia
Productos relacionados

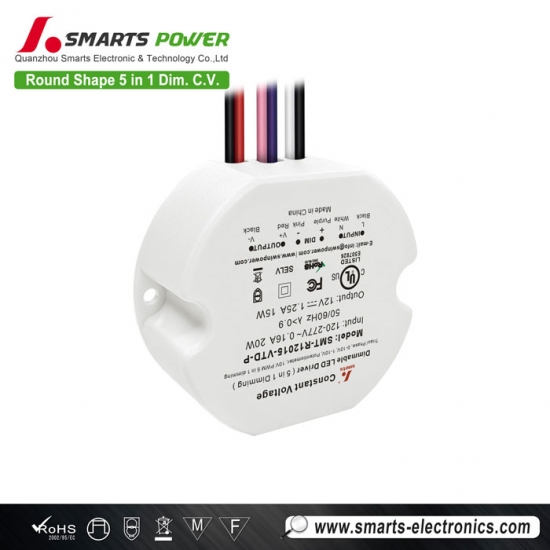

Este presenta un diseño de carcasa de plástico redonda, este Fuente de alimentación LED de 15 W Admite atenuación mediante TRIAC y 0-10V. Cuenta con certificación UL, cumple con las normativas internacionales de seguridad en iluminación y tiene una garantía de 7 años.
