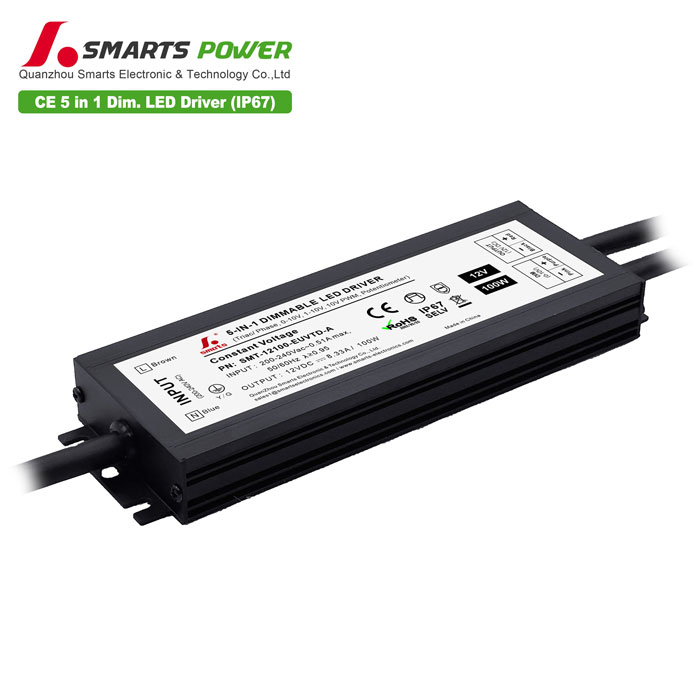

Controlador LED regulable 5 en 1 de voltaje constante de 100 W, 12 V, 24 V, IP67 para exteriores
Controlador LED regulable 5 en 1 de voltaje constante de 100 W, 12 V, 24 V, IP67 para exteriores
Controlador LED regulable 5 en 1 de voltaje constante de 100 W, 12 V, 24 V, IP67 para exteriores
PICARDÍA Fuente de alimentación LED de 100 W con triac de 0-10 V para gabinete de aluminio tiene unaProtecciones de seguridad avanzadas (cortocircuito, sobrecarga, sobretemperatura): protege su sistema de iluminación con funciones de recuperación automática y un diseño de enfriamiento silencioso y resistente al fuego para un funcionamiento sin preocupaciones en entornos residenciales o comerciales.
Especificación
| Número de modelo | SMT-12100-EUVTD-LA | SMT-24100-EUVTD-LA | |
| Producción | Potencia nominal | 100 W | |
| Voltaje nominal | 12 V CC | 24 V CC | |
| Corriente nominal | 8.33A | 4.16A | |
| Tolerancia de voltaje | ±0,5 V | ||
| Regulación de voltaje | ±0,5% | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 200-240 V | |
| Rango de frecuencia | 47-63 Hz | ||
| Eficiencia (típ.) | 87% a 230 VCA | 89% a 230 VCA | |
| Distorsión armónica total | THD ≤ 20 % (carga del 100 %) | ||
| Factor de potencia (típico) | 0,96 a 230 V CA (carga completa) | ||
| Corriente CA (típica) | 0,5 A | ||
| Corriente de entrada (típica) | <20 A | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |
| Sobrecarga | Reducir de forma inteligente el voltaje de salida, recuperación automática o reencendido para recuperación | ||
| Sobretemperatura | 100℃±10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento. | ||
| Clase de protección | I | ||
| Ambiente | Temperatura de trabajo | Tcase=-40℃ ~ +60℃ (Consulte la sección “CARGA DE SALIDA vs. TEMPERATURA”) | |
| Humedad de trabajo | 20 ~ 95 % de humedad relativa sin condensación | ||
| Temperatura de almacenamiento | -40 ~ +90, 10 ~ 95 % de humedad relativa | ||
| Humedad | |||
| Coeficiente de temperatura | ±0,03 %/℃ (0~50℃) | ||
| Vibración | 10-500 Hz, 2G 12 minutos/ciclo, período de 72 minutos cada uno a lo largo de los ejes X, Y, Z | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | EN613471, EN61347-2-13 | |
| Tensión soportada | I/PO/P: 3 KVAC Carcasa I/P: 1,5 KVAC Carcasa O/P: 0,5 KVAC | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 M ohmios / 500 V CC / 25 °C / 70 % de humedad relativa | ||
| Servicios médicos de emergencia | EN61000-3-2; EN61000-3-3; EN61547 | ||
| Campo electromagnético | EN62493-2010 | ||
| Otros | Clasificación IP | IP65 | |
| Peso | 0,4 kg | ||
| Tamaño | Largo 332 x Ancho 34 x Alto 24 mm | ||
 |
 |
 |
 |
Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 12 | |
| 25A | 15 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| 25A | 30 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Operación de atenuación

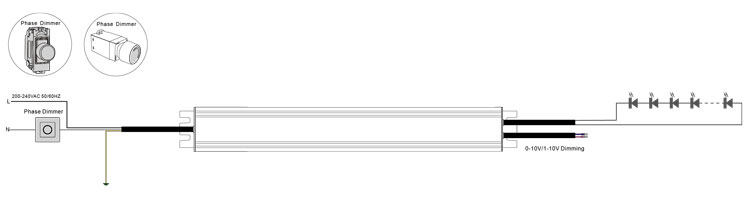

Uso de una atenuación --- Atenuación por corte de fase/TRIAC
1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión de un regulador de fase/triac o un sistema de iluminación.
2. Trabajo con fase directa/borde delantero, MLV y fase inversa/borde posterior, ELV, reguladores TRIAC o sistema de iluminación.
3.La carga mínima es de aproximadamente el 10 %.
Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.

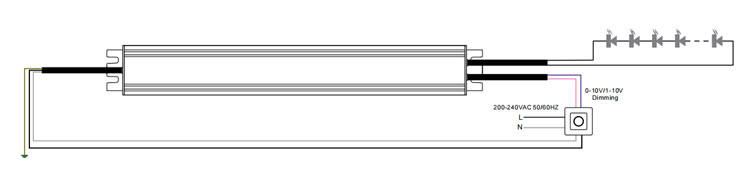

Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
(La entrada del controlador está conectada al regulador de intensidad).

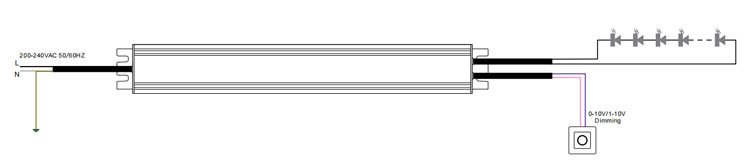

Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
(El controlador está conectado independientemente a la entrada).
