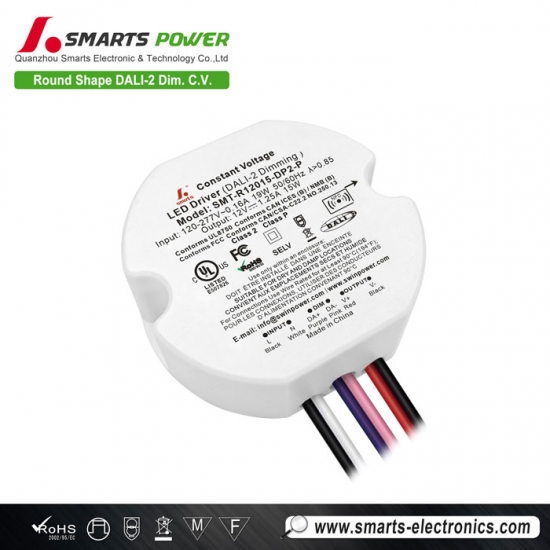

Controladores LED de voltaje constante de 15 W, regulables, de forma redonda, dali-2, 12 V/24 V para tiras de luces LED.
El 15W DALI-2 Fuente de alimentación LED regulable Su diseño compacto permite una instalación rápida y sencilla. Con una carcasa totalmente de plástico, ofrece un rango de atenuación del 0,1 % al 100 %, lo que la hace ideal para proyectos de iluminación LED inteligente en interiores.
Especificación
| Modelo | SMT-R12015-DP2-P | SMT-R24015-DP2-P | SMT-R48015-DP2-P | |
| Certificado | UL pendiente / CE / UKCA / SELV / ROHS / REACH | |||
| Producción | Voltaje nominal de CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±3% | ±2% | ±2% | |
| Regulación de carga | ±2% | ±1% | ±1% | |
| Regulación de voltaje | ±0,5% | |||
| Corriente nominal | 1,25 A | 0,625A | 0,313A | |
| Potencia nominal | 15W | |||
| Excederse | 8% | 5% | 5% | |
| Aporte | Rango de voltaje | 220-240 V CA (UE) y 120-277 V CA (EE. UU.) | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia a plena carga | 0,98 a 120 VCA 0,91 a 230 VCA 0,83 a 277 VCA | |||
| THD (típico) a plena carga | ≤8% a 120 VCA ≤20% a 230 VCA ≤20% a 277 VCA | |||
| Eficiencia a plena carga |
79% a 120 VCA
81,1% a 230 VCA 81% a 277 VCA |
82,4% a 120 VCA
84,1% a 230 VCA 83,9% a 277 VCA |
82,5 % a 120 V CA
84,5% a 230 VCA 84% a 277 VCA |
|
| Corriente alterna (máx.) | 0,18A | |||
| Corriente de irrupción (típica) |
1,4 A, 2,4 µs a 50 % de Ipico 120 VCA 2,24 A, 24 µs a 50 % de Ipico 230 VCA
2,36 A, 25,2 µs a 50 % de Ipico, 277 VCA |
|||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Desactiva la tensión de salida y se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Sobrecarga | Modo de hipo del 105 % al 110 %, se recupera automáticamente una vez eliminada la condición de fallo. | |||
| Temperatura elevada | Cuando la temperatura ambiente supera los 50 °C ± 5 °C, la salida se apaga. | |||
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | ||
| Humedad de trabajo | 20 - 90% HR sin condensación | |||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | |||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 2G, 10 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | |||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad |
EN61347-1; EN61347-2-13
UL8750; CAN/CSA-C22.2 N.° 250.13 |
||
| Tensión de resistencia |
I/PO/P: 3,75 kV CA (UE)
I/PO/P: 1,88 kV CA (EE. UU.) |
|||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | |||
| Inmunidad EMC |
EN61547; EN61000-4-2,3,4,5,6,11
La FCC/ICES no solicita esta prueba. |
|||
| Emisión EMC |
EN55015; EN61000-3-2,3
FCC Parte 15 Subparte B |
|||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 2 kV | |||
| Otros | Peso neto | 0,11 kg | ||
| Dimensión | 54*48,2*24,0 mm (Φ*An*Al) | |||
| Embalaje | 380*290*155 mm, 100 unidades/caja | |||
| Notas |
1. Salvo que se especifique lo contrario, todas las especificaciones se miden con una entrada de 230 V, carga nominal y temperatura ambiente de 25 ℃.
2. Estados predeterminados: El nivel de voltaje de salida es el nivel 1. (Ver a continuación la tabla de niveles de regulación de voltaje NFC). La frecuencia de salida es de 4 kHz. La curva de atenuación es una curva logarítmica. |
|||
|
|
|
|
Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
|
Tipo C (ruptura)
capacidad: 6 kA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
|
Tipo C (ruptura)
capacidad: 6 kA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
|
Tipo C (ruptura)
capacidad: 6 kA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre americano | |
| Cable de entrada | Negro (L) Blanco (N) (2*18AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2*22AWG) |
| Cable de atenuación | Morado (DMX+) Marrón (DMX-) Rosa (GND) (3*22AWG) |
Operación de atenuación
Diagrama de conexión para el atenuador DALI:
Diagrama de conexión para el sistema DALI:
Función NFC
|
|
|
|
|
Aplicación ProNFC |
Dispositivos portátiles NFC |
Descarga para iOS |
Descarga para Android |
Ajuste ligeramente el voltaje de salida mediante NFC.
El voltaje de salida se puede leer y escribir mediante un teléfono móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW).
cerca del área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13,0 V | 13,1 V | 13,3 V | 13,5 V |
| 24V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Configura fácilmente tu dirección mediante NFC.
La dirección se puede leer y escribir mediante un teléfono móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) al acercarlo al área de señal NFC del controlador LED regulable.
