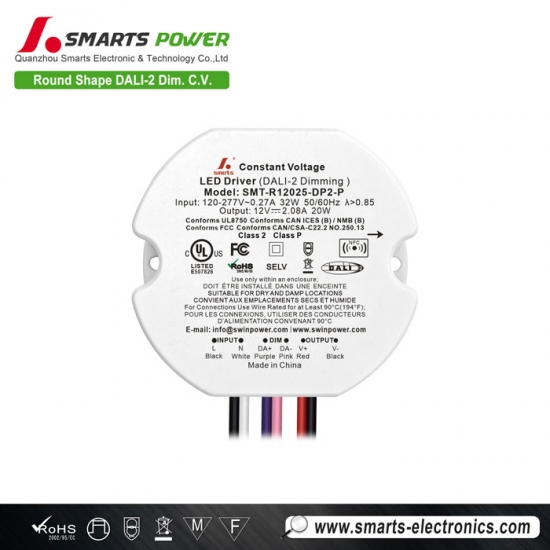

Controladores LED de voltaje constante de 15 W, regulables, de forma redonda, dali-2, 12 V/24 V para tiras de luces LED.
El 25W DALI-2 Fuente de alimentación LED de voltaje constante regulable Incorpora un módulo de programación inteligente NFC integrado, que permite ajustar el voltaje de salida mediante una aplicación NFC para lograr una atenuación suave, estable y sin parpadeos.
Especificación
| Modelo | SMT-R12025-DP2-P | SMT-R24025-DP2-P | SMT-R48025-DP2-P | |
| Certificado | UL pendiente / CE / UKCA / SELV / ROHS / REACH | |||
| Producción | Voltaje nominal de CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±3% | ±2% | ±2% | |
| Regulación de carga | ±2% | ±1% | ±1% | |
| Regulación de voltaje | ±0,5% | |||
| Corriente nominal | 2.08A | 1.04A | 0,52A | |
| Potencia nominal | 25W | |||
| Excederse | 10% | 5% | 5% | |
| Aporte | Rango de voltaje | 220-240 V CA (UE) y 120-277 V CA (EE. UU.) | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia a plena carga | 0,98 a 120 VCA 0,93 a 230 VCA 0,88 a 277 VCA | |||
| THD (típico) a plena carga | ≤6% a 120 VCA ≤10% a 230 VCA ≤13% a 277 VCA | |||
| Eficiencia a plena carga |
81,2% a 120 VCA
82,4% a 230 VCA 82% a 277 VCA |
85,4% a 120 V CA
86,4% a 230 VCA 86% a 277 VCA |
86,5 % a 120 V CA
87% a 230 VCA 86% a 277 VCA |
|
| Corriente alterna (máx.) | 0,26A | |||
| Corriente de irrupción (típica) |
2,28 A, 35 µs al 50 % de Ipico 120 VCA 3,92 A, 50 µs al 50 % de Ipico 230 VCA
4,68 A, 40 µs a 50 % de Ipico, 277 VCA |
|||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Desactiva la tensión de salida y se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Sobrecarga | Modo de hipo del 105 % al 110 %, se recupera automáticamente una vez eliminada la condición de fallo. | |||
| Temperatura elevada | Cuando la temperatura ambiente supera los 50 °C ± 5 °C, la salida se apaga. | |||
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | ||
| Humedad de trabajo | 20 - 90% HR sin condensación | |||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | |||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 2G, 10 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | |||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad |
EN61347-1; EN61347-2-13
UL8750; CAN/CSA-C22.2 N.° 250.13 |
||
| Tensión de resistencia |
I/PO/P: 3,75 kV CA (UE)
I/PO/P: 1,88 kV CA (EE. UU.) |
|||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | |||
| Inmunidad EMC |
EN61547; EN61000-4-2,3,4,5,6,11
La FCC/ICES no solicita esta prueba. |
|||
| Emisión EMC |
EN55015; EN61000-3-2,3
FCC Parte 15 Subparte B |
|||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 2 kV | |||
| Otros | Peso neto | 0,138 kg | ||
| Dimensión | 69,4*62,9*24,0 mm (Φ*Ancho*Alto) | |||
| Embalaje | 385*290*190 mm, 80 unidades/caja | |||
| Notas |
1. Salvo que se especifique lo contrario, todas las especificaciones se miden con una entrada de 230 V, carga nominal y temperatura ambiente de 25 ℃.
2. Estados predeterminados: El nivel de voltaje de salida es el nivel 1. (Ver a continuación la tabla de niveles de regulación de voltaje NFC). La frecuencia de salida es de 4 kHz. La curva de atenuación es una curva logarítmica. |
|||
|
|
|
|
Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
|
Tipo C (ruptura)
capacidad: 6 kA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
|
Tipo C (ruptura)
capacidad: 6 kA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
|
Tipo C (ruptura)
capacidad: 6 kA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre americano | |
| Cable de entrada | Negro (L) Blanco (N) (2*18AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2*22AWG) |
| Cable de atenuación | Morado (DMX+) Marrón (DMX-) Rosa (GND) (3*22AWG) |
Operación de atenuación
Diagrama de conexión para el atenuador DALI:
Diagrama de conexión para el sistema DALI:
Función NFC
|
|
|
|
|
Aplicación ProNFC |
Dispositivos portátiles NFC |
Descarga para iOS |
Descarga para Android |
Ajuste ligeramente el voltaje de salida mediante NFC.
El voltaje de salida se puede leer y escribir mediante un teléfono móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW).
cerca del área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13,0 V | 13,1 V | 13,3 V | 13,5 V |
| 24V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Configura fácilmente tu dirección mediante NFC.
La dirección se puede leer y escribir mediante un teléfono móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) al acercarlo al área de señal NFC del controlador LED regulable.
Productos relacionados
Este

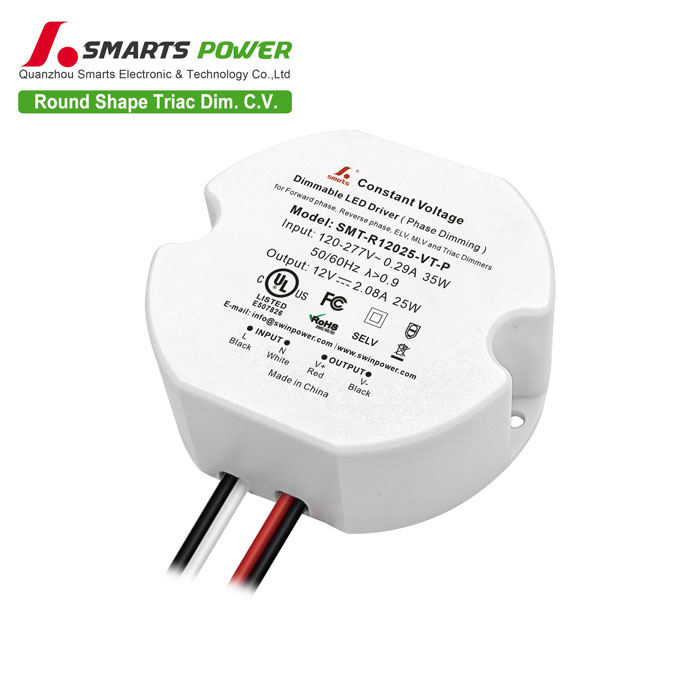

Controlador LED regulable por triac de 25 W
