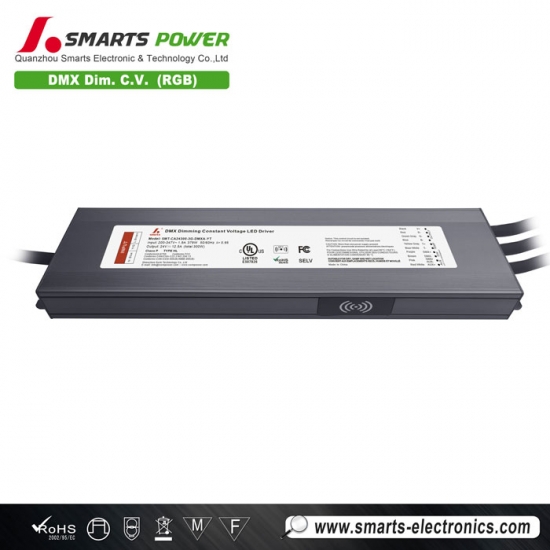

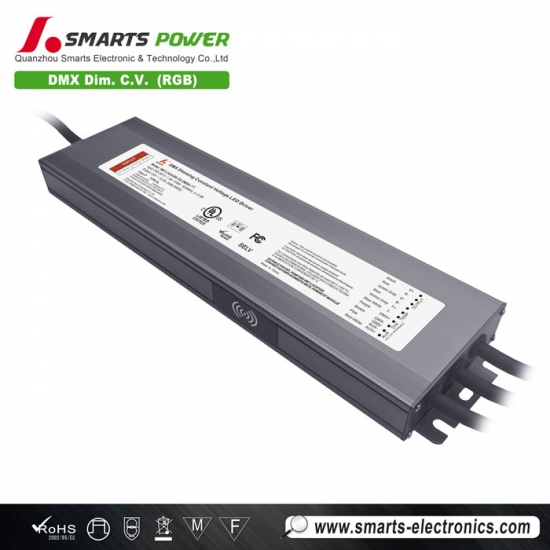

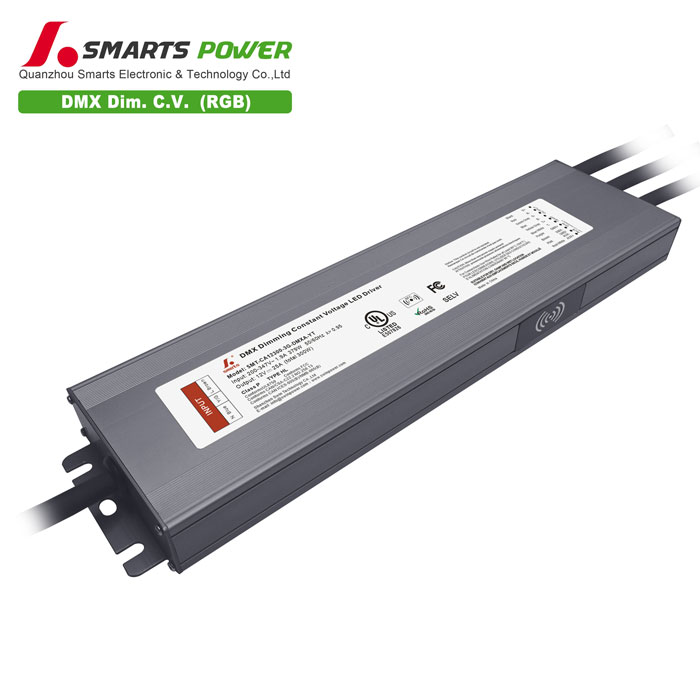

Este Fuente de alimentación LED regulable por DMX de 288 W Ofrece un rango de voltaje de entrada de 347 V CA y un rango de atenuación ultra profundo de 0,18 % a 100 %. Dispone de múltiples opciones de frecuencia. Ideal para proyectos de iluminación LED inteligente en interiores y exteriores, en zonas húmedas.
Especificación
| Modelo | SMT-CA24288-3G-DMXA-Y | SMT-CA48288-3G-DMXA-Y | |
| Certificado | cUL / FCC / Clase P / TIPO HL / Clase 2 | ||
| Producción | Voltaje de CC | 24 V | 48 V |
| Ajuste fino del voltaje | 24-25,5 V | 48-50 V | |
| Corriente nominal | 3*4A | 3*2A | |
| Potencia nominal | 288W | ||
| Tolerancia de voltaje | ±2% | ±1% | |
| Regulación de voltaje | <1% | <1% | |
| Regulación de carga | ±2% | ±1% | |
| Excederse | <3% | <11% | |
| ONDULACIÓN Y RUIDO (máx.) | 312 mVp-p | 300 mVp-p | |
| Aporte | Rango de voltaje | 200-347 V CA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Energía en espera | ≤0,5 W | ||
| Factor de potencia (típico) a plena carga |
≥0,98 a 277 V CA
≥0,96 a 347 V CA |
≥0,98 a 277 V CA
≥0,96 a 347 V CA |
|
| Eficiencia (típica) a plena carga |
≥94,2 % a 277 V CA
≥94,4 % a 347 V CA |
≥93,9 % a 277 V CA
≥94,0 % a 347 V CA |
|
| THD(típ.) a plena carga |
<5% a 277 V CA
<7% a 347 V CA |
<5% a 277 V CA
<7% a 347 V CA |
|
| Corriente CA (máx.) | 1,1 A a 277 V CA 0,9 A a 347 V CA | ||
| Corriente de entrada (típ.) | 79A,332us@50%Ipico 277VAC 99A,384us@50%Ipico 347VAC | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Apague el voltaje de salida, vuelva a encenderlo para recuperarse después de que se elimine la condición de falla | |
| Sobrecarga | ≥110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
||
| Ambiente | Trabajando TEMP. | -40~+50℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20 - 95 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750, CAN/CSA-C22.2 N.° 250.13 | |
| Tensión soportada | Entrada/Salida/P: 3,75 KVCA Entrada/Salida-FG: 1,5 KVCA Salida/FG: 0,5 KVCA | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | ||
| Inmunidad EMC (EMS) | La FCC y el ICES no solicitan esta prueba (EE. UU.) | ||
| Emisión EMC (EMI) | FCC Parte 15 Subparte B; ANSI C63.4:2014 | ||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 4 kV, modo común 6 kV | ||
| Otros | Peso neto | 1,35 kg cada uno | |
| Dimensión | 302 x 78 x 25,1 mm (largo x ancho x alto) | ||
| Embalaje | 350*300*215 mm 20 piezas/caja | ||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 277 V, carga nominal y una temperatura ambiente de 25 ℃. | ||
| 2. Estados predeterminados: Voltaje de salida: Voltaje de CC. Frecuencia de salida: 4 kHz. | |||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||

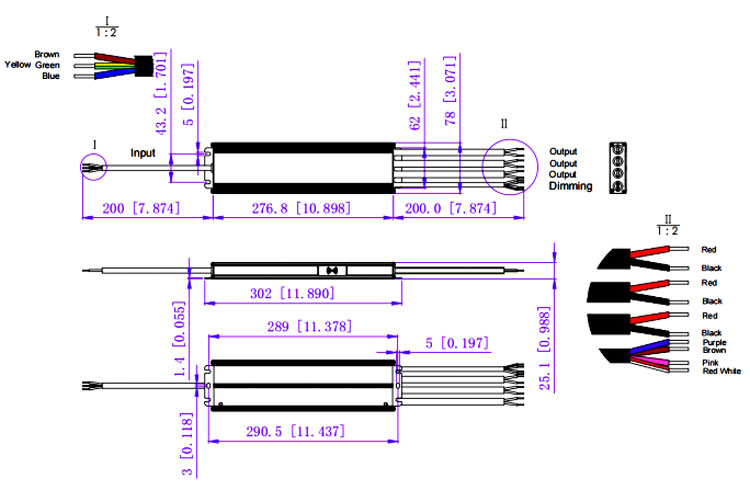

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 4 |
| 13A | 5 | |
| 16A | 6 | |
| 20A | 8 | |
| 25A | 10 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 5 |
| 13A | 6 | |
| 16A | 8 | |
| 20A | 10 | |
| 25A | 12 | |
| Cuando el voltaje de entrada es 347 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 6 |
| 13A | 8 | |
| 16A | 10 | |
| 20A | 12 | |
| 25A | 16 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable global | |
| DT300 | |

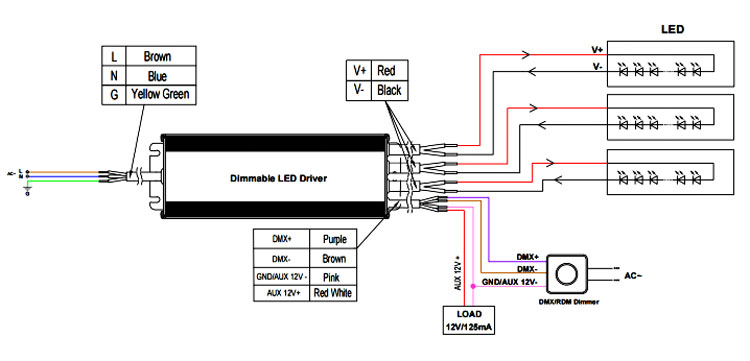

| Cable de entrada (24 V y 48 V) | Marrón (L) Azul (N) Amarillo y verde (G) (3*17 AWG/3*1,04 mm²) |
| Cable de salida (24 V y 48 V) | Rojo (V+) Negro (V-) (2*18 AWG)*3 |
| Cable de atenuación | Púrpura (DMX+) Rosa (GND/AUX 12V-) Marrón (DMX-) Rojo Blanco (AUX 12V+) (4*18 AWG) |
Consejos útiles:
Asegúrese de conectarlos correctamente. , De lo contrario, su producto no funcionará correctamente y podría dañarse.
Operación de atenuación
Nota ：
1. El nombre del modelo SMT - California xx 288 -DMX A significa que no hay fuente de alimentación auxiliar, por lo que no hay cableado correspondiente
2. El nombre del modelo SMT - California xx 288 -DMX A -Y significa que hay una fuente de alimentación auxiliar.
Función NFC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50 V |
