Fuente de alimentación LED regulable DMX impermeable de 347 V CA, 12 V/24 V/48 V, 60 W, con caja de conexiones
Fuente de alimentación LED regulable DMX impermeable de 347 V CA, 12 V/24 V/48 V, 60 W, con caja de conexiones
Fuente de alimentación LED regulable DMX impermeable de 347 V CA, 12 V/24 V/48 V, 60 W, con caja de conexiones

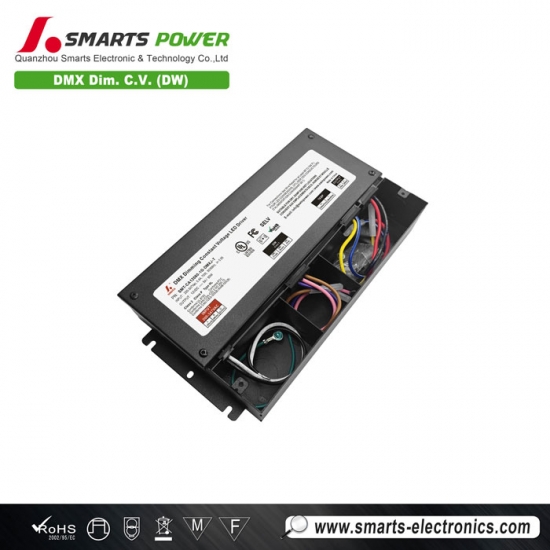

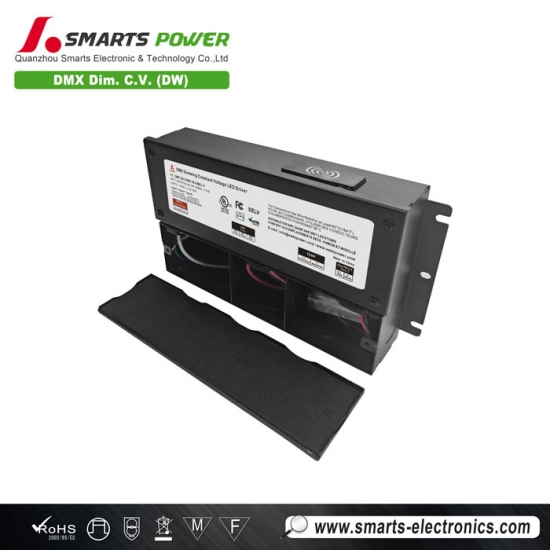

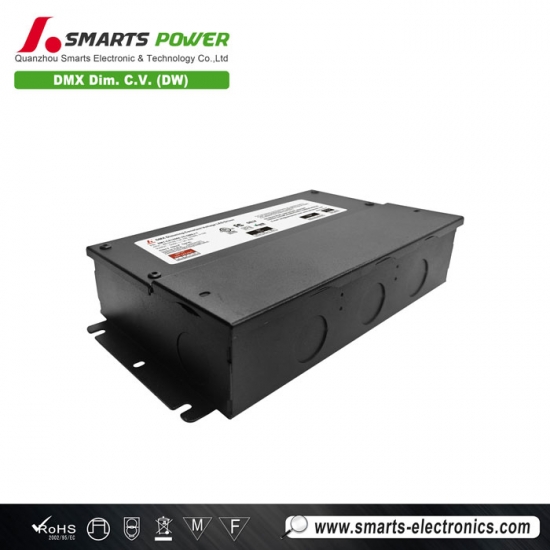

Este Fuente de alimentación LED inteligente regulable DMX de 60 W Cuenta con una caja de conexiones integrada y una carcasa de hierro fundido. Ofrece múltiples opciones de frecuencia y una curva de atenuación ajustable. También incluye una fuente de alimentación auxiliar. Los parámetros del controlador se pueden ajustar mediante la aplicación NFC.
Especificación
| Modelo | SMT-CA12060-1G-DMXJ-T | SMT-CA24060-1G-DMXJ-T | SMT-CA48060-1G-DMXJ-T | |
| Certificado | UL / FCC / Clase P / Clase 2 / TIPO HL | |||
| Producción | Voltaje de CC | 12 V | 24 V | 48 V |
| Ajuste fino del voltaje | 12~13,5 V | 24-26 V | 48-50 V | |
| Corriente nominal | 5A | 2,5 A | 1,25 A | |
| Potencia nominal | 60 W | |||
| Tolerancia de voltaje | ±4% | ±2% | ±2% | |
| Regulación de voltaje | ≤1% | ≤1% | ≤1% | |
| Regulación de carga | ±1% | ±1% | ±1% | |
| Sobreimpulso/subimpulso | <10% (carga completa) | |||
| ONDULACIÓN Y RUIDO (máx.) | 350 mVp-p | 530 mVp-p | 695 mVp-p | |
| Aporte | Rango de voltaje | 200-347 V CA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia (típico) a plena carga |
≥0,98 a 277 V CA
≥0,95 a 347 V CA |
≥0,98 a 277 V CA
≥0,95 a 347 V CA |
≥0,98 a 277 V CA
≥0,95 a 347 V CA |
|
| Eficiencia (típica) a plena carga |
≥87% a 277 VCA
≥87,5 % a 347 V CA |
≥88% a 277 VCA
≥88% a 347 V CA |
≥88% a 277 VCA
≥88,5 % a 347 V CA |
|
| THD(típ.) a plena carga | ≤7 % a 277 V ≤5 % a 347 V | |||
| Corriente CA (máx.) | <0,27 A a 277 V CA <0,22 A a 347 V CA | |||
| Corriente de entrada (típ.) | 21.6A, 194us@50%Ipico 277VAC 22.4A,276us@50%Ipico 347VAC | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Apague el voltaje de salida, vuelva a encenderlo para recuperarse después de que se elimine la condición de falla | ||
| Sobrecarga | ≥110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
|||
| Ambiente | Trabajando TEMP. | -40~+50℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20 - 95 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750, CAN/CSA-C22.2 N.° 250.13 (EE. UU.) | ||
| Tensión soportada | Entrada/Salida/P: 1,88 kV CA (máx. 3,75 kV) Entrada/Salida-FG: 1,88 kV CA Salida/Salida-FG: 0,5 kV CA (EE. UU.) | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |||
| Inmunidad EMC (EMS) | La FCC y el ICES no solicitan esta prueba (EE. UU.) | |||
| Emisión EMC (EMI) | FCC Parte 15 Subparte B; ANSI C63.4a-2017, ICES-005 Edición 5 (EE. UU.) | |||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 4 kV, modo común 6 kV | |||
| Otros | Peso neto | 1,2 kilos | ||
| Dimensión | 202,5 x 125 x 42,7 mm (largo x ancho x alto) | |||
| Embalaje | 293*260*265 mm 10 piezas/caja | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 277 V, carga nominal y una temperatura ambiente de 25 ℃. | |||
| 2. Estados predeterminados: El voltaje de salida es de CC. La frecuencia de salida es de 4 kHz. La curva de atenuación es logarítmica. | ||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||

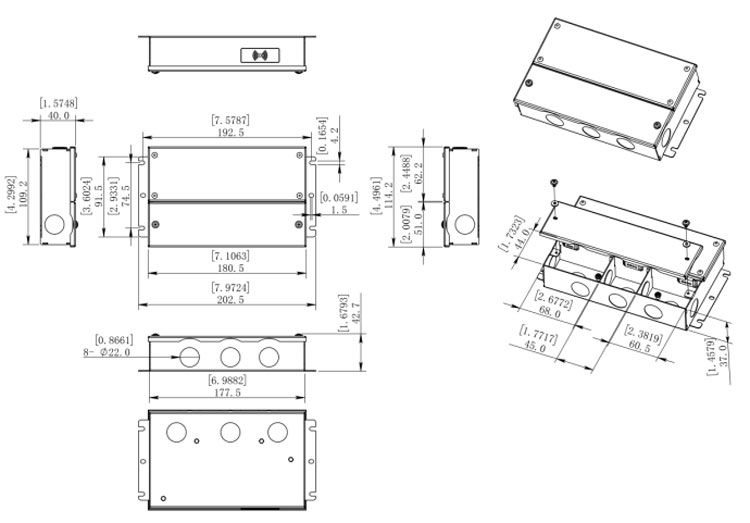

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 22 |
| 13A | 29 | |
| 16A | 36 | |
| 20A | 45 | |
| 25A | 56 | |
| Cuando el voltaje de entrada es 347 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| JD61 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2*18 AWG) |
| Cable de atenuación | Púrpura (DMX+) Marrón (DMX-) Rosa (GND) (3*18 AWG) |
| Cable de temperatura externa | Amarillo gris (TEMP+) Azul blanco (TEMP-) (2*18 AWG) |
Consejos útiles:
Asegúrese de conectarlos correctamente. , De lo contrario, su producto no funcionará correctamente y podría dañarse.

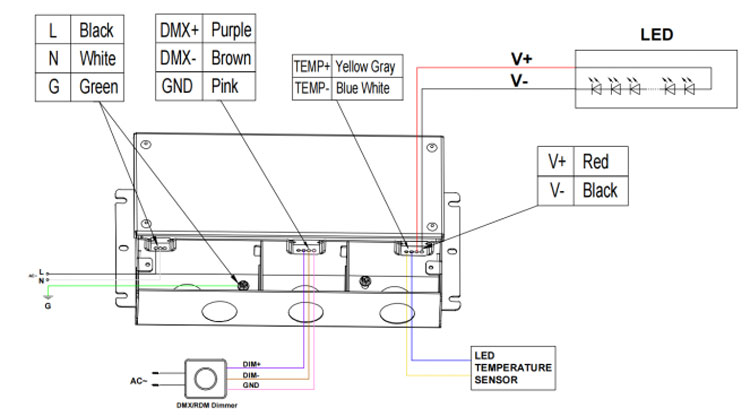

Operación de atenuación
Nota ：
1. El nombre del modelo SMT - California xx060-DMXJ significa que no hay detección de temperatura de lámpara, por lo que el controlador LED no tiene cableado de detección de temperatura de lámpara.
2. El nombre del modelo SMT - California xx060-DMXJ-T significa que hay detección de temperatura de la lámpara.
Función NFC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
Productos relacionados
|

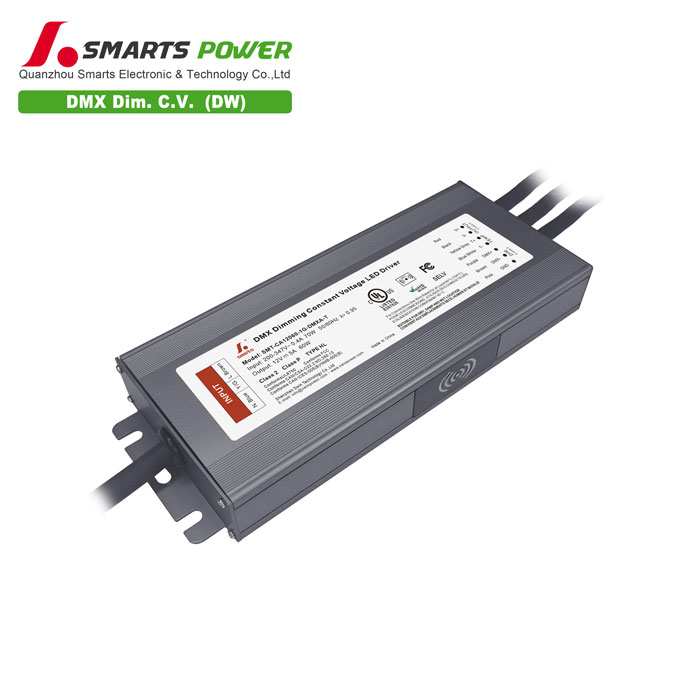

Modo: SMT-CA12060-1G-DMXA Voltaje de entrada: 200-347 V CA
