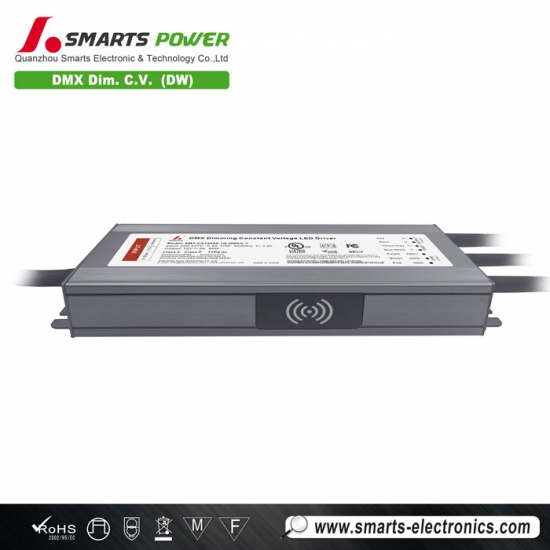

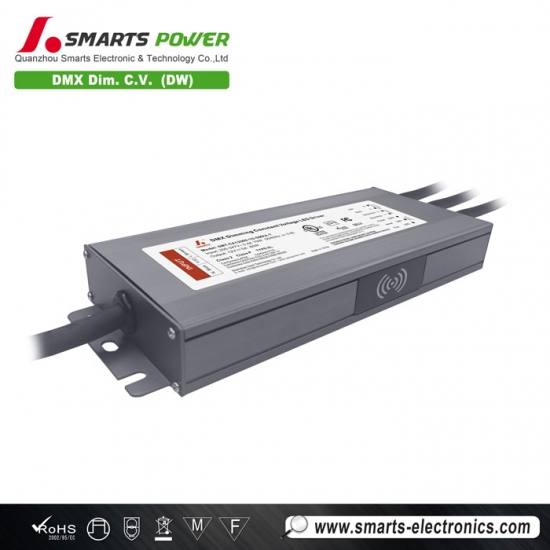

Controlador LED inteligente DMX de 60 W, regulable, resistente al agua, con voltaje de entrada de 347 V CA para luces LED.
Controlador LED inteligente DMX de 60 W, regulable, resistente al agua, con voltaje de entrada de 347 V CA para luces LED.
Controlador LED inteligente DMX de 60 W, regulable, resistente al agua, con voltaje de entrada de 347 V CA para luces LED.
Carcasa de aluminio, Fuente de alimentación LED de 60 W regulable por DMX Clasificación de resistencia al agua IP66, excelente disipación de calor, múltiples opciones de frecuencia, módulo de programación inteligente NFC incorporado, los parámetros del controlador LED se pueden ajustar a través de la aplicación NFC y viene con una garantía extendida de 7 años.
Especificación
| Modelo | SMT-CA12060-1G-DMXA-T | SMT-CA24060-1G-DMXA-T | SMT-CA48060-1G-DMXA-T | |
| Certificado | UL / FCC / CE / SELV / Clase P / TIPO HL / ROHS / Reach / UKCA / ICES-005 | |||
| Producción | Voltaje de CC | 12 V | 24 V | 48 V |
| Ajuste fino del voltaje | 12~13,5 V | 24-26 V | 48-50 V | |
| Corriente nominal | 5A | 2,5 A | 1,25 A | |
| Potencia nominal | 60 W | |||
| Tolerancia de voltaje | ±4% | ±2% | ±2% | |
| Regulación de voltaje | ≤1% | ≤1% | ≤1% | |
| Regulación de carga | ±1% | ±1% | ±1% | |
| Sobreimpulso/subimpulso | <10% (carga completa) | |||
| ONDULACIÓN Y RUIDO (máx.) | 350 mVp-p | 530 mVp-p | 695 mVp-p | |
| Aporte | Rango de voltaje | 200-347 V CA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia (típico) a plena carga |
≥0,99 a 230 V CA
≥0,98 a 277 V CA ≥0,95 a 347 V CA |
≥0,99 a 230 V CA
≥0,98 a 277 V CA ≥0,95 a 347 V CA |
≥0,99 a 230 V CA
≥0,98 a 277 V CA ≥0,95 a 347 V CA |
|
| Eficiencia (típica) a plena carga |
≥87% a 230 V CA
≥87% a 277 VCA ≥87,5 % a 347 V CA |
≥87% a 230 V CA
≥88% a 277 VCA ≥88% a 347 V CA |
≥87,5 % a 230 V CA
≥88% a 277 VCA ≥88,5 % a 347 V CA |
|
| THD(típ.) a plena carga | ≤7 % a 230 V/277 V ≤5 % a 347 V | |||
| Corriente CA (máx.) | <0,33 A a 230 V CA <0,27 A a 277 V CA <0,22 A a 347 V CA | |||
| Corriente de entrada (típ.) | 20,8 A, 158 us al 50 % de Ipico 230 V CA 21,6 A, 194 us al 50 % de Ipico 277 V CA 22,4 A, 276 us al 50 % de Ipico 347 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Apague el voltaje de salida, vuelva a encenderlo para recuperarse después de que se elimine la condición de falla | ||
| Sobrecarga | ≥110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
|||
| Ambiente | Trabajando TEMP. | -40~+50℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20 - 95 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750, CAN/CSA-C22.2 N.° 250.13 (EE. UU.) | ||
| Tensión soportada | Entrada/Salida/P: 1,88 kV CA (máx. 3,75 kV) Entrada/Salida-FG: 1,88 kV CA Salida/Salida-FG: 0,5 kV CA (EE. UU.) | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |||
| Inmunidad EMC (EMS) | La FCC y el ICES no solicitan esta prueba (EE. UU.) | |||
| Emisión EMC (EMI) | FCC Parte 15 Subparte B; ANSI C63.4a-2017, ICES-005 Edición 5 (EE. UU.) | |||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 4 kV, modo común 6 kV | |||
| Otros | Peso neto | 0,75 kilogramos | ||
| Dimensión | 200 x 78 x 25 mm (largo x ancho x alto) | |||
| Embalaje | 415*230*170 mm 20 piezas/caja | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 277 V, carga nominal y una temperatura ambiente de 25 ℃. | |||
| 2. Estados predeterminados: El voltaje de salida es de CC. La frecuencia de salida es de 4 kHz. La curva de atenuación es logarítmica. | ||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||

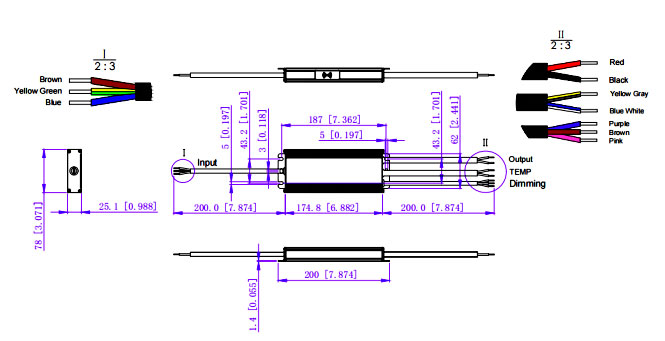

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 36 | |
| 25A | 46 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 22 |
| 13A | 29 | |
| 16A | 36 | |
| 20A | 45 | |
| 25A | 56 | |
| Cuando el voltaje de entrada es 347 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
DT60
Cable de entrada
Marrón (L) (Azul (N) Verde amarillo (G) (3*17 AWG)
Cable de salida
Rojo (V+) Negro (V-) (2*18 AWG)
Cable de atenuación
Púrpura (DMX+) Marrón (DMX-) Rosa (GND) (3*18 AWG)
Cable de temperatura externa
Amarillo gris (TEMP+) Azul blanco (TEMP-) (2*18 AWG)
Consejos útiles:
Asegúrese de conectarlos correctamente. , De lo contrario, su producto no funcionará correctamente y podría dañarse.
Operación de atenuación
Nota ：
1. El nombre del modelo SMT - California xx060-DMX A significa que no hay detección de temperatura de la lámpara, por lo que el controlador LED no tiene cableado de detección de temperatura de la lámpara.
2. El nombre del modelo SMT - California xx060-DMX A -T significa que hay detección de temperatura de la lámpara.
Función NFC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
Productos relacionados
|

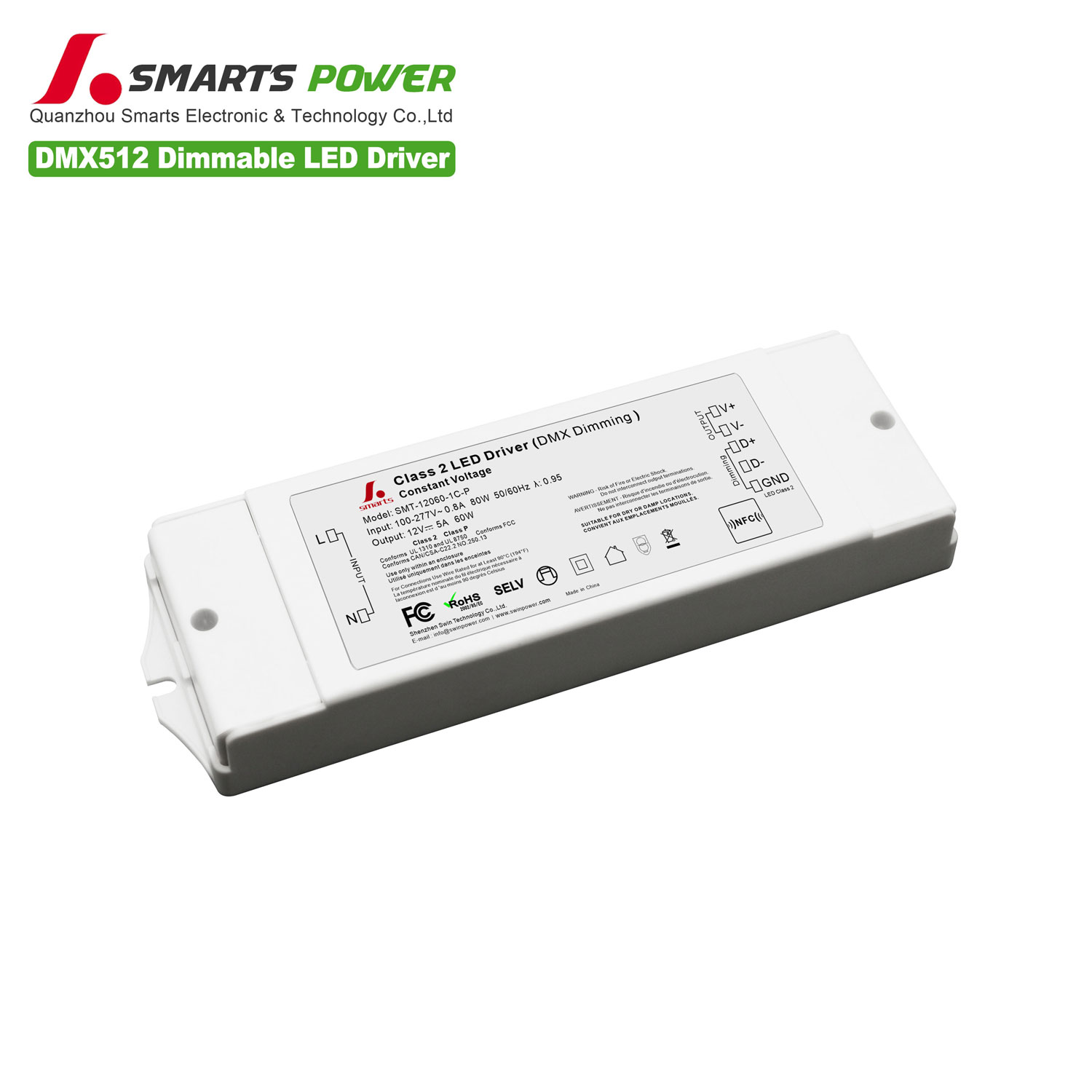

Modo: SMT-12060-1C-P Voltaje de entrada: 100-265 V CA
