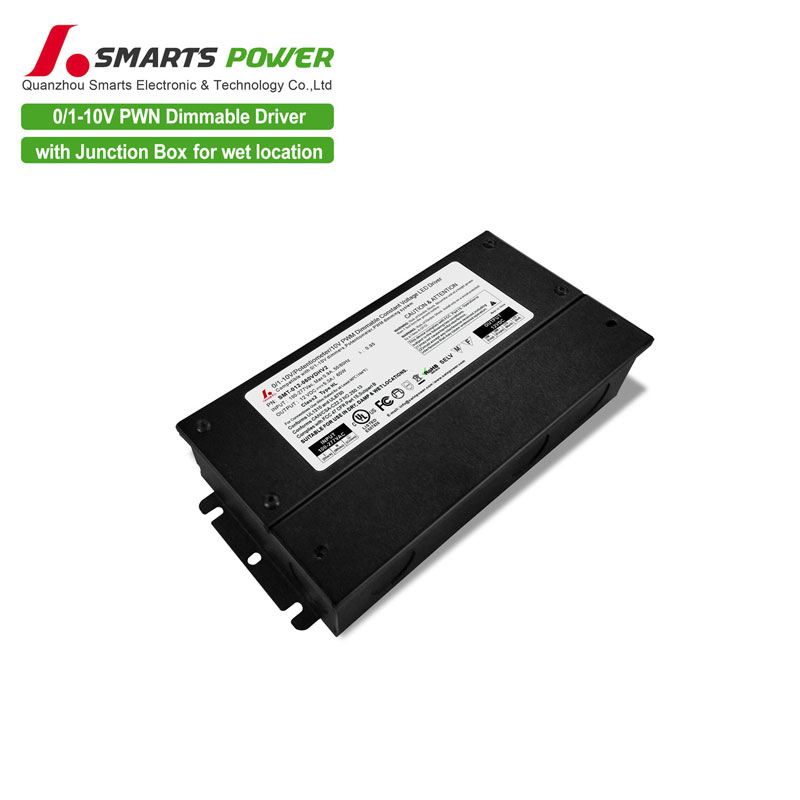

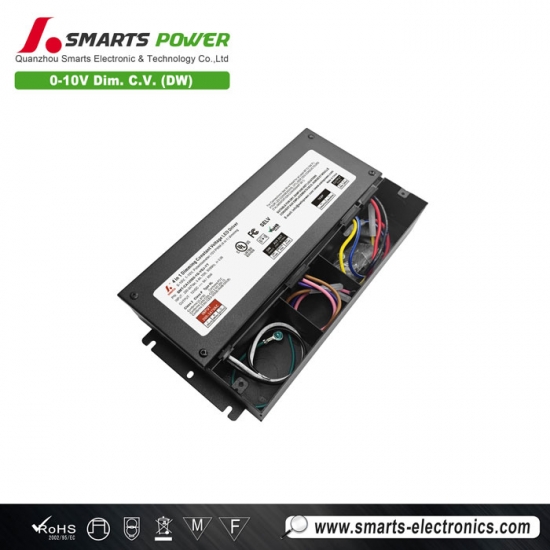

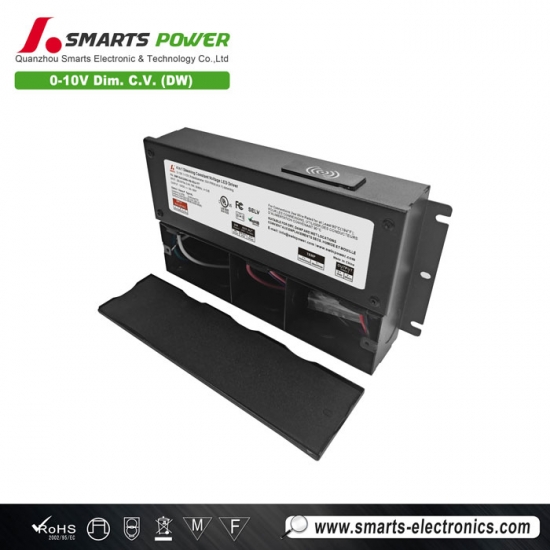

Caja de conexiones para controlador LED de voltaje constante de atenuación de 0 a 10 V, 60 W, 347 V CA, para mercados de Canadá
Caja de conexiones para controlador LED de voltaje constante de atenuación de 0 a 10 V, 60 W, 347 V CA, para mercados de Canadá
Caja de conexiones para controlador LED de voltaje constante de atenuación de 0 a 10 V, 60 W, 347 V CA, para mercados de Canadá
Este Controlador LED regulable de 0 a 10 V Cuenta con PFC activo integrado y operación a voltaje constante. Opera en un rango de voltaje de entrada de 200 a 347 V CA y alcanza una eficiencia del 88,5 %. Apto para instalación en el mercado canadiense.
Especificación
| Modelo | SMT-CA12060-1G-VDJ-YT | SMT-CA24060-1G-VDJ-YT | SMT-CA48060-1G-VDJ-YT | |
| Certificado | UL / FCC / Clase P / Clase 2 / TIPO HL | |||
| Producción | Voltaje de CC | 12 V | 24 V | 48 V |
| Ajuste fino del voltaje | 12 ~ 13,5 V | 24-26 V | 48-50 V | |
| Corriente nominal | 5A | 2,5 A | 1,25 A | |
| Potencia nominal | 60 W | |||
| Tolerancia de voltaje | ±4% | ±2% | ±2% | |
| Regulación de voltaje | ≤1% | ≤1% | ≤1% | |
| Regulación de carga | ±1% | ±1% | ±1% | |
| Sobreimpulso/subimpulso | <10% (carga completa) | |||
| ONDULACIÓN Y RUIDO (máx.) | 350 mVp-p | 530 mVp-p | 695 mVp-p | |
| Aporte | Rango de voltaje | 200-347 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Energía en espera | ≤0,5 W | |||
| Factor de potencia (típico) a plena carga |
≥0,98 a 277 V CA
≥0,95 a 347 V CA |
≥0,98 a 277 V CA
≥0,95 a 347 V CA |
≥0,98 a 277 V CA
≥0,95 a 347 V CA |
|
| Eficiencia (típica) a plena carga |
≥87 % a 277 V CA
≥87,5 % a 347 V CA |
≥88 % a 277 V CA
≥88 % a 347 V CA |
≥88 % a 277 V CA
≥88,5 % a 347 V CA |
|
| THD(típico) a plena carga | ≤7 % a 277 V ≤5 % a 347 V | |||
| Corriente CA (máx.) | <0,27 A a 277 V CA <0,22 A a 347 V CA | |||
| Corriente de entrada (típica) | 21.6A, 194us@50%Ipico 277VAC 22.4A,276us@50%Ipico 347VAC | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Apague el voltaje de salida, vuelva a encenderlo para recuperarse después de que se elimine la condición de falla | ||
| Sobrecarga | ≥110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
|||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-95 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750, CAN/CSA-C22.2 N.° 250.13 (EE. UU.) | ||
| Tensión soportada | Entrada/Salida/P: 1,88 kV CA (máx. 3,75 kV) Entrada/Salida-FG: 1,88 kV CA Salida-FG: 0,5 kV CA (EE. UU.) | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |||
| Inmunidad EMC (EMS) | La FCC y el ICES no solicitan esta prueba (EE. UU.) | |||
| Emisión EMC (EMI) | FCC Parte 15 Subparte B; ANSI C63.4a-2017, ICES-005 Edición 5 (EE. UU.) | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 4 kV, modo común 6 kV | |||
| Otros | Peso neto | 1,2 kilos | ||
| Dimensión | 202,5 x 125 x 42,7 mm (largo x ancho x alto) | |||
| Embalaje | 293*260*265 mm 10 piezas/caja | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 277 V, carga nominal y una temperatura ambiente de 25 ℃. | |||
| 2. Estados predeterminados: El voltaje de salida es CC. La frecuencia de salida es de 4 kHz. La curva de atenuación es logarítmica. | ||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||

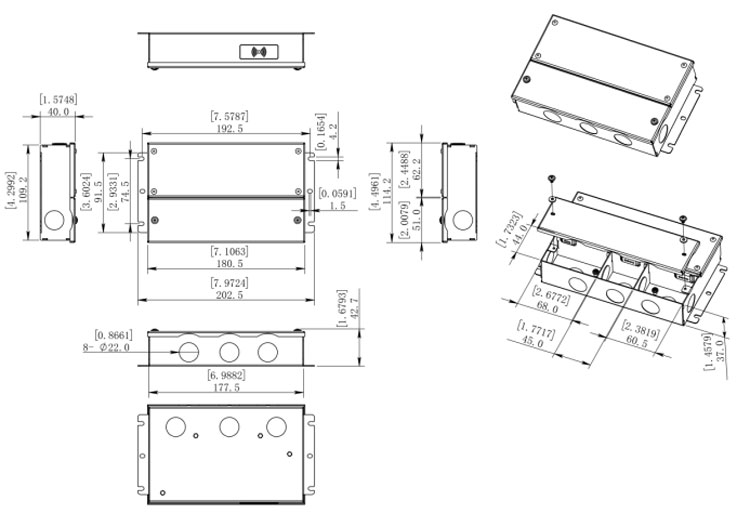

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 22 |
| 13A | 29 | |
| 16A | 36 | |
| 20A | 45 | |
| 25A | 56 | |
| Cuando el voltaje de entrada es 347 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable global | |
| DT300 | |
| Cable de entrada (12 V, 24 V y 48 V) | Marrón (L) Azul (N) Amarillo y verde (G) (3 x 17 AWG/3 x 1,04 mm²) |
| Cable de salida (12 V) | Negro (V+) Rojo (R-) Verde Gris (G-) Azul (B-) (3*12 AWG) |
| Cable de salida (24 V) | Negro (V+) Rojo (R-) Verde Gris (G-) Azul (B-) (3*14 AWG) |
| Cable de salida (48 V) | Negro (V+) Rojo (R-) Verde Gris (G-) Azul (B-) (3*16 AWG) |
| Cable de atenuación | Púrpura (DIM+) Rosa (DIM-/AUX 12V-) Marrón (AUX 12V+) (3*18 AWG) |
| Cable de temperatura externa | Amarillo gris (TEMP+) Azul blanco (TEMP-) (2*18 AWG) |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Cualquier otra solicitud de cable, podemos personalizarlo.
Operación de atenuación
Nota ：
1. El nombre del modelo SMT - California xx060- enfermedad venérea J significa que no hay detección de temperatura de la lámpara, por lo que el controlador LED no tiene cableado de detección de temperatura de la lámpara.
2. El nombre del modelo SMT - California xx060- enfermedad venérea JT significa que hay detección de temperatura de la lámpara.
Función FC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente la corriente de salida mediante NFC
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo:NFC-RW) cerca del área de señal NFC del controlador LED regulable.
