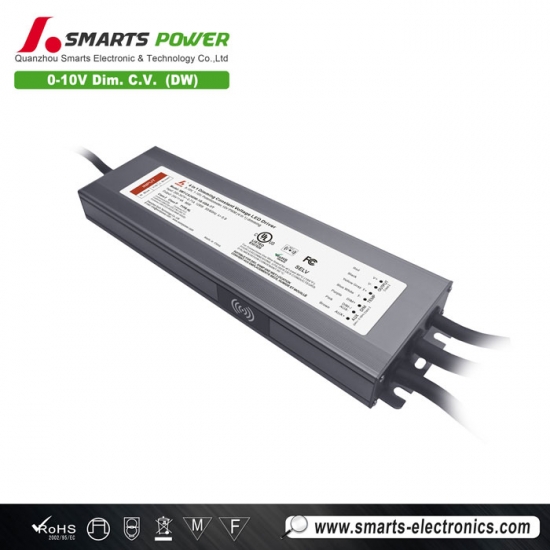

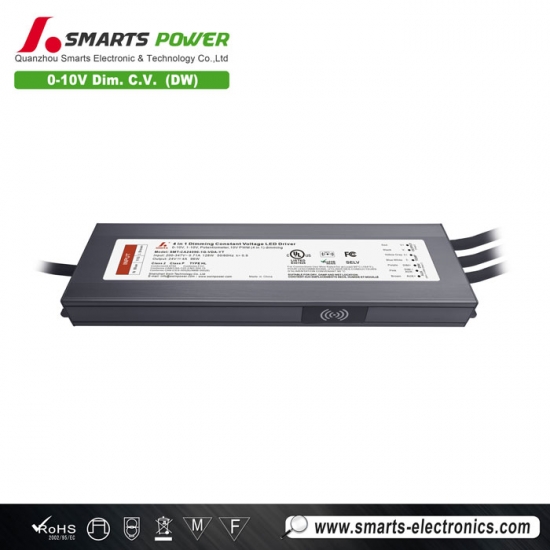

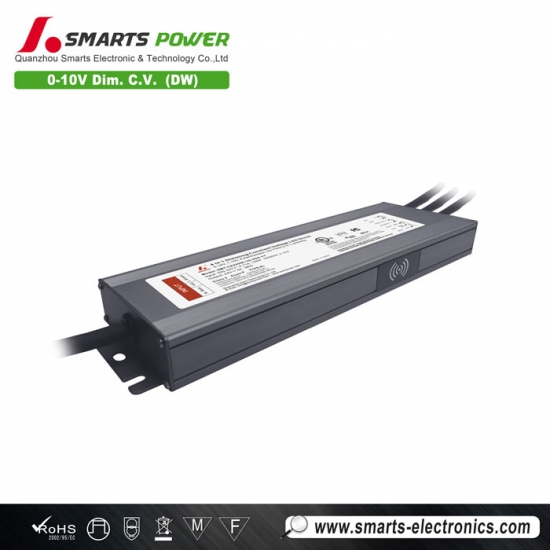

Controlador LED de voltaje constante regulable, sin parpadeo, de 24 voltios, 96 W y 347 V para el mercado canadiense.
Controlador LED de voltaje constante regulable, sin parpadeo, de 24 voltios, 96 W y 347 V para el mercado canadiense.
Controlador LED de voltaje constante regulable, sin parpadeo, de 24 voltios, 96 W y 347 V para el mercado canadiense.
0 Fuente de alimentación LED regulable de 10 V y 96 W Con carcasa de aluminio, clasificación de impermeabilidad IP67 y excelente disipación del calor. Múltiples opciones de frecuencia interna. Fuente de luz auxiliar única y función de detección de temperatura del grano de la lámpara. Los parámetros del controlador se pueden ajustar mediante la aplicación. Garantía de 7 años.
Especificación
Modelo | SMT-CA24096-1G-VDA-YT | SMT-CA48096-1G-VDA-YT | |
Certificado | cUL / FCC / CE / SELV / Clase P / TIPO HL / RoHS / Reach / UKCA / ICES-005 / Clase 2 | ||
Producción | Voltaje de CC | 24 V | 48 V |
Ajuste fino del voltaje | 24-26 V | 48-50 V | |
Corriente nominal | 4A | 2A | |
Potencia nominal | 96W | ||
Tolerancia de voltaje | ±2% | ±2% | |
Regulación de voltaje | ≤1% | ≤1% | |
Regulación de carga | ±2% | ±2% | |
Sobreimpulso/subimpulso | <3% | <3% | |
ONDULACIÓN Y RUIDO (máx.) | 400 mVp-p | 800 mVp-p | |
Aporte | Rango de voltaje | 200-347 VCA | |
Rango de frecuencia | 47 - 63 Hz | ||
Energía en espera | ≤0,5 W | ||
Factor de potencia (típico) a plena carga |
≥0,98 a 230 V CA
≥0,97 a 277 V CA ≥0,92 a 347 V CA |
≥0,98 a 230 V CA
≥0,97 a 277 V CA ≥0,94 a 347 V CA |
|
Eficiencia (típica) a plena carga |
≥90 % a 230 V CA
≥90 % a 277 V CA ≥91 % a 347 V CA |
≥90 % a 230 V CA
≥90 % a 277 V CA ≥90 % a 347 V CA |
|
THD(típico) a plena carga | <15% a 200 VCA - 347 VCA | ||
Corriente CA (máx.) | 0,5 A a 230 V CA 0,42 A a 277 V CA 0,35 A a 347 V CA | ||
Corriente de entrada (típica) | 45,6 A/271 us al 50 % de Ipico 230 V CA 55,7 A/398 us al 50 % de Ipico 277 V CA 69,8 A/570 us al 50 % de Ipico 347 V CA | ||
Corriente de fuga | <0,5 mA | ||
Protección | Cortocircuito | Apague el voltaje de salida, vuelva a encenderlo para recuperarse después de que se elimine la condición de falla | |
Sobrecarga | ≥115% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | ||
Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
||
Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) | |
Humedad de trabajo | 20-95 % HR sin condensación | ||
Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | ||
Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750, CAN/CSA-C22.2 N.° 250.13 | |
Tensión soportada | Entrada/Salida/P: 1,88 kV CA (máx. 3,75 kV) Entrada/Salida-FG: 1,88 kV CA Salida-FG: 0,5 kV CA | ||
Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | ||
Inmunidad EMC (EMS) | La FCC y el ICES no solicitan esta prueba (EE. UU.) | ||
Emisión EMC (EMI) | FCC Parte 15 Subparte B; ANSI C63.4:2014 | ||
Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 4 kV, modo común 6 kV | ||
Otros | Peso neto | 0,85 kg cada uno | |
Dimensión | 232 x 78,1 x 25,3 mm (largo x ancho x alto) | ||
Embalaje | 300*210*215 mm 20 piezas/caja | ||
Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 277 V, carga nominal y una temperatura ambiente de 25 ℃. | ||
2. Estados predeterminados: El voltaje de salida es CC. La frecuencia de salida es 4 kHz. | |||
3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. |
Especificación mecánica
Recomendación de MCB
Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C (ruptura
capacidad:6KA) |
10A | 12 |
13A | 15 | |
16A | 19 | |
20A | 24 | |
25A | 30 | |
Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C (ruptura
capacidad:6KA) |
10A | 14 |
13A | 18 | |
16A | 23 | |
20A | 28 | |
25A | 36 | |
Cuando el voltaje de entrada es 347 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C (ruptura
capacidad:6KA) |
10A | 17 |
13A | 22 | |
16A | 27 | |
20A | 34 | |
25A | 43 |
Nota :
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
DT100 | |
Cable de entrada | Marrón (L) Azul (N) Verde amarillo (G) (3*17 AWG) |
Cable de salida |
12 V: Rojo (V+) Negro (V-) (2 x 14 AWG)
24 V: Rojo (V+) Negro (V-) (2 x 16 AWG) 48 V: Rojo (V+) Negro (V-) (2 x 18 AWG) |
Cable de atenuación | Púrpura (DIM+) Rosa (DIM-/AUX-) Marrón (AUX +) (3*18 AWG) |
Cable de temperatura externa | Amarillo gris (TEMP+) Azul blanco (TEMP-) (2*18 AWG) |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Cualquier otra solicitud de cable, podemos personalizarlo.
Operación de atenuación
Nota :
1. El nombre del modelo SMT - California xx 096 - enfermedad venérea A significa que no hay fuente de alimentación auxiliar ni detección de temperatura de la lámpara, por lo que no hay cableado correspondiente para el controlador LED.
2. El nombre del modelo SMT - California xx 096 - enfermedad venérea AY significa que hay una fuente de alimentación auxiliar pero no hay detección de temperatura de lámpara, por lo que el controlador LED no tiene cableado de detección de temperatura de lámpara.
3. El nombre del modelo SMT - California xx 096 - enfermedad venérea AT significa que no hay fuente de alimentación auxiliar pero hay detección de temperatura de la lámpara, por lo que el controlador LED no tiene cableado de alimentación auxiliar.
4. El nombre del modelo SMT - California xx 096 - enfermedad venérea A-YT significa que hay una fuente de alimentación auxiliar y detección de temperatura de la lámpara.
Función FC :
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente la corriente de salida mediante NFC
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo:NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Productos relacionados

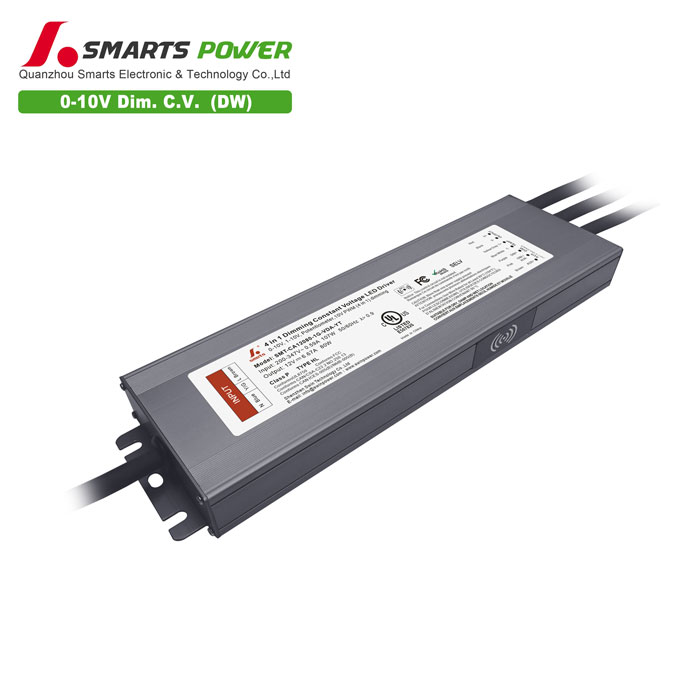

Modo: SMT-CA12080-1G-VDA-YT Voltaje de entrada: 200-347 V CA
