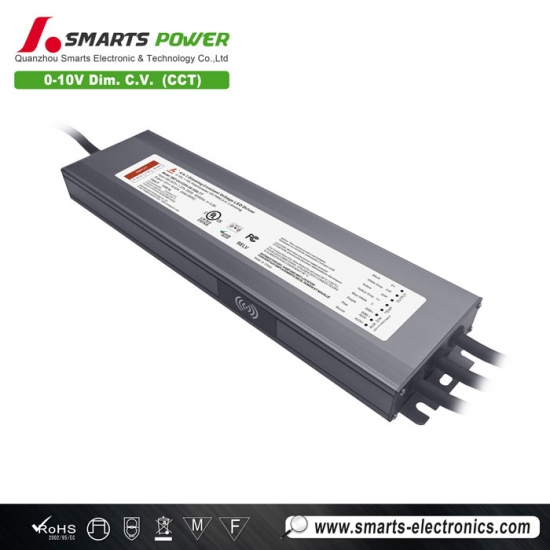

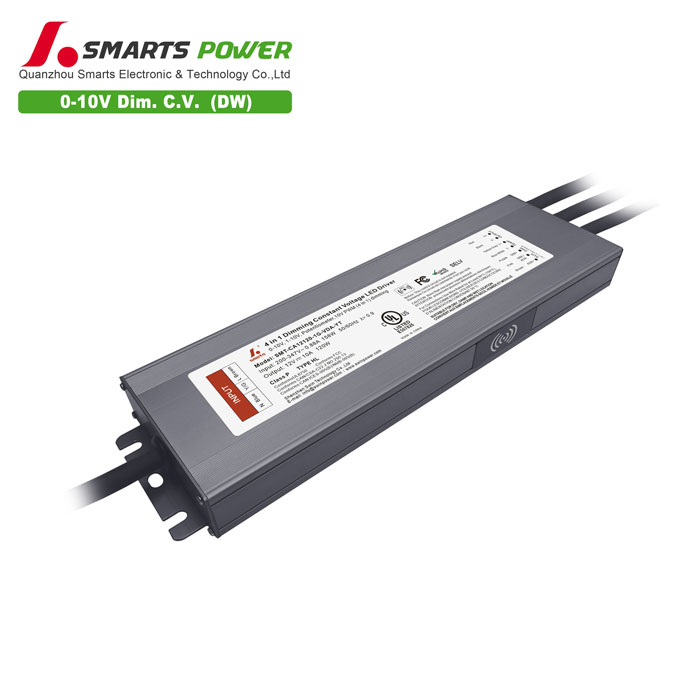

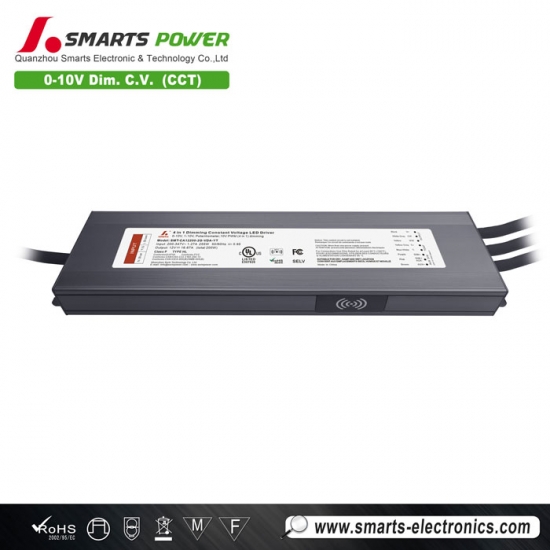

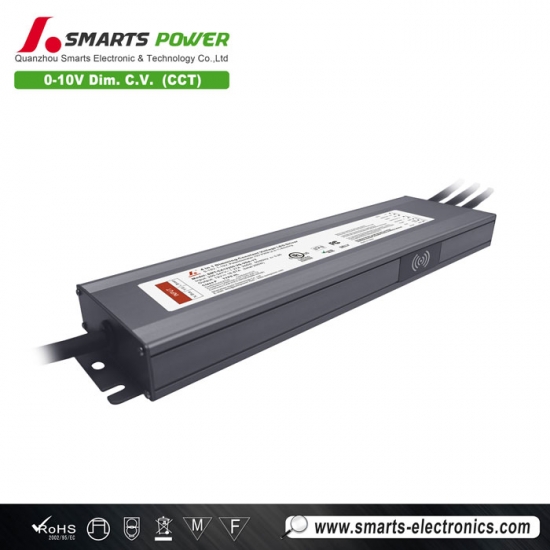

Controlador LED de voltaje constante regulable de 0 a 10 V, 347 V CA, 12 V, 200 W, resistente al agua IP67
Controlador LED de voltaje constante regulable de 0 a 10 V, 347 V CA, 12 V, 200 W, resistente al agua IP67
Controlador LED de voltaje constante regulable de 0 a 10 V, 347 V CA, 12 V, 200 W, resistente al agua IP67
Carcasa de aluminio, Fuente de alimentación LED regulable de voltaje constante de 0 a 10 V Refrigeración por convección natural de aire, resistente al agua IP67. Múltiples frecuencias disponibles. Parámetros del controlador LED ajustables mediante la aplicación NFC. Compatible con... Mercados de Canadá .
Especificación
Modelo | SMT-CA12200-2G-VDA-YT | SMT-CA24200-2G-VDA-YT | SMT-CA48200-2G-VDA-YT | |
Certificado | cUL / FCC / CE / SELV / Clase P / TIPO HL / RoHS / Reach / UKCA / ICES-005 / Clase 2 | |||
Producción | Voltaje de CC | 12 V | 24 V | 48 V |
Ajuste fino del voltaje | 12-13,5 V | 24-26 V | 48-50 V | |
Corriente nominal | 16.67A | 8.33A | 4.17A | |
Potencia nominal | 200 W | |||
Tolerancia de voltaje | ±4% | ±2% | ±2% | |
Regulación de voltaje | ≤1% | ≤1% | ≤1% | |
Regulación de carga | ±4% | ±2% | ±2% | |
Excederse | <6% | <3,5% | <3% | |
ONDULACIÓN Y RUIDO (máx.) | 264 mVp-p | 437 mVp-p | 654 mVp-p | |
Aporte | Rango de voltaje | 200-347 VCA | ||
Rango de frecuencia | 47 - 63 Hz | |||
Energía en espera | ≤0,5 W | |||
Factor de potencia (típico) a plena carga |
≥0,99 a 230 V CA
≥0,98 a 277 V CA ≥0,97 a 347 V CA |
≥0,99 a 230 V CA
≥0,98 a 277 V CA ≥0,97 a 347 V CA |
≥0,99 a 230 V CA
≥0,98 a 277 V CA ≥0,97 a 347 V CA |
|
Eficiencia (típica) a plena carga |
≥91,4 % a 230 V CA
≥91,5 % a 277 V CA ≥92 % a 347 V CA |
≥93,5 % a 230 V CA
≥94 % a 277 V CA ≥94 % a 347 V CA |
≥92,6 % a 230 V CA
≥92,5 % a 277 V CA ≥93 % a 347 V CA |
|
THD(típico) a plena carga | <8% a 200 VCA - 347 VCA | |||
Corriente CA (máx.) | 1 A a 230 V CA 0,85 A a 277 V CA 0,65 A a 347 V CA | |||
Corriente de entrada (típica) | 100 A, 259 us al 50 % de Ipico 230 V CA 120 A, 244 us al 50 % de Ipico 277 V CA 150 A, 259 us al 50 % de Ipico 347 V CA | |||
Corriente de fuga | <0,5 mA | |||
Protección | Cortocircuito | Apague el voltaje de salida, vuelva a encenderlo para recuperarse después de que se elimine la condición de falla | ||
Sobrecarga | ≥115% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
|||
Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) | ||
Humedad de trabajo | 20-95 % HR sin condensación | |||
Almacenamiento TEM.,Humedad | -40 - +200 ℃, 10 - 95 % HR sin condensación | |||
Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | |||
Seguridad y compatibilidad electromagnética | Normas de seguridad | EN61347-1 EN61347-2-13 (UE) y UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.) | ||
Tensión soportada | Entrada/Salida/P: 3,75 kVCA Entrada/Salida-FG: 1,5 kVCA Salida/Salida-FG: 0,5 kVCA (UE) Entrada/Salida/P: 1,8 kVCA Entrada/Salida-FG: 1,8 kVCA Salida/Salida-FG: 1,8 kVCA (EE. UU.) | |||
Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |||
Inmunidad EMC (EMS) | FCC/ICES no solicita esta prueba (UE) y FCC Parte 15, Subparte B; ANSI C63.4-2014 (EE. UU.) | |||
Emisión EMC (EMI) | EN55015 EN61000-3-2,3 (≥50 % de carga) (UE) y FCC Parte 15 Subparte B (EE. UU.) | |||
Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 4 kV, modo común 6 kV | |||
Otros | Peso neto | 1,15 kg cada uno | ||
Dimensión | 279 x 78 x 25 mm (largo x ancho x alto) | |||
Embalaje | 330*300*215 mm 20 piezas/caja | |||
Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 277 V, carga nominal y una temperatura ambiente de 25 ℃. | |||
2. Estados predeterminados: El voltaje de salida es voltaje de CC. | ||||
3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. |

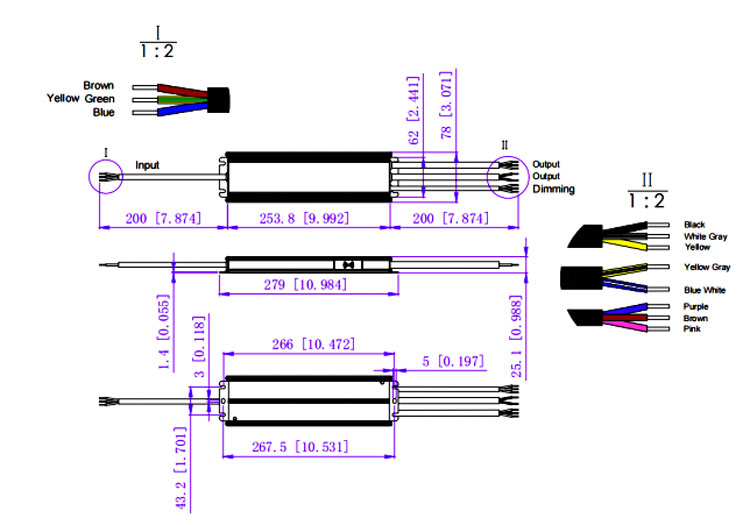

Especificación mecánica
Recomendación de MCB
Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C (ruptura
capacidad:6KA) |
10A | 6 |
13A | 7 | |
16A | 9 | |
20A | 12 | |
25A | 15 | |
Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C (ruptura
capacidad:6KA) |
10A | 7 |
13A | 9 | |
16A | 11 | |
20A | 14 | |
25A | 17 | |
Cuando el voltaje de entrada es 347 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C (ruptura
capacidad:6KA) |
10A | 9 |
13A | 12 | |
16A | 14 | |
20A | 18 | |
25A | 23 |
Nota :
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
DT100 | |
Cable de entrada | Marrón (L) Azul (N) Verde amarillo (G) (3*17 AWG) |
Cable de salida |
12 V: Rojo (V+) Negro (V-) (2 x 14 AWG)
24 V: Rojo (V+) Negro (V-) (2 x 16 AWG) 48 V: Rojo (V+) Negro (V-) (2 x 18 AWG) |
Cable de atenuación | Púrpura (DIM+) Rosa (DIM-/AUX-) Marrón (AUX +) (3*18 AWG) |
Cable de temperatura externa | Amarillo gris (TEMP+) Azul blanco (TEMP-) (2*18 AWG) |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Cualquier otra solicitud de cable, podemos personalizarlo.

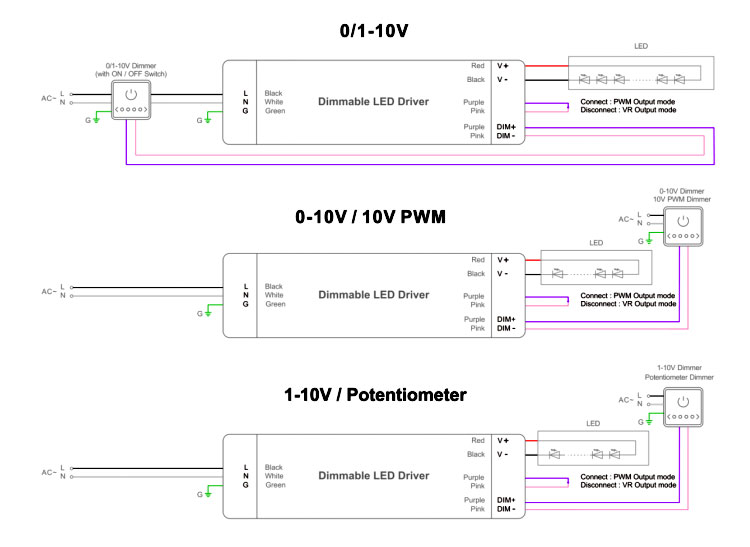

Operación de atenuación
Nota :

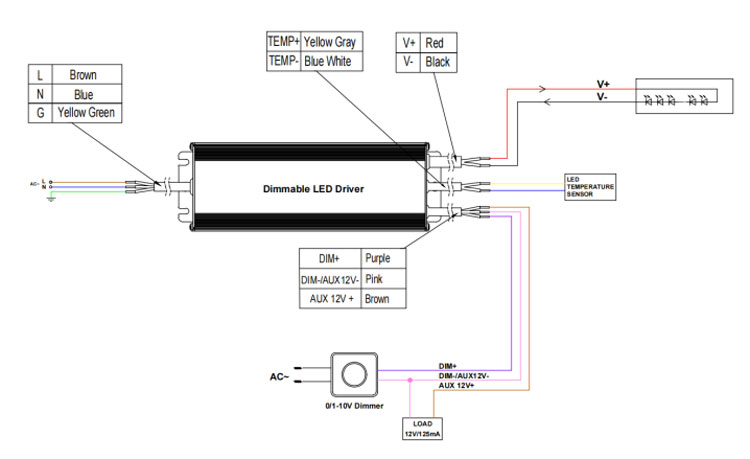

1. El nombre del modelo SMT - California xx 200 - enfermedad venérea A significa que no hay fuente de alimentación auxiliar ni detección de temperatura de la lámpara, por lo que no hay cableado correspondiente para el controlador LED.
2. El nombre del modelo SMT - California xx 200 - enfermedad venérea AY significa que hay una fuente de alimentación auxiliar pero no hay detección de temperatura de lámpara, por lo que el controlador LED no tiene cableado de detección de temperatura de lámpara.
3. El nombre del modelo SMT - California xx 200 - enfermedad venérea AT significa que no hay fuente de alimentación auxiliar pero hay detección de temperatura de la lámpara, por lo que el controlador LED no tiene cableado de alimentación auxiliar.
4. El nombre del modelo SMT - California xx 200 - enfermedad venérea A-YT significa que hay una fuente de alimentación auxiliar y detección de temperatura de la lámpara.
Función FC :
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente la corriente de salida mediante NFC
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo:NFC-RW) cerca del área de señal NFC del controlador LED regulable.
