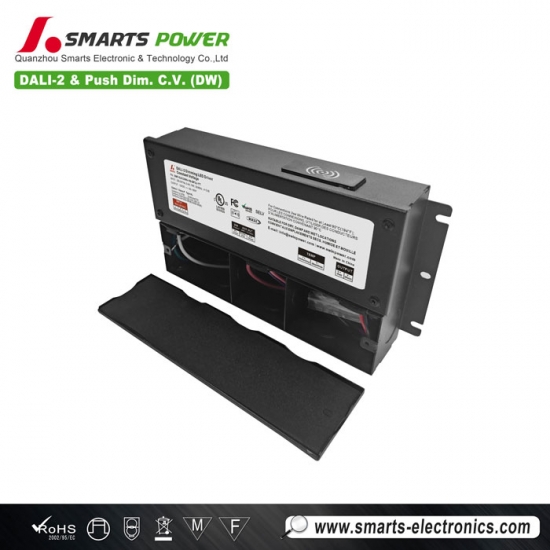

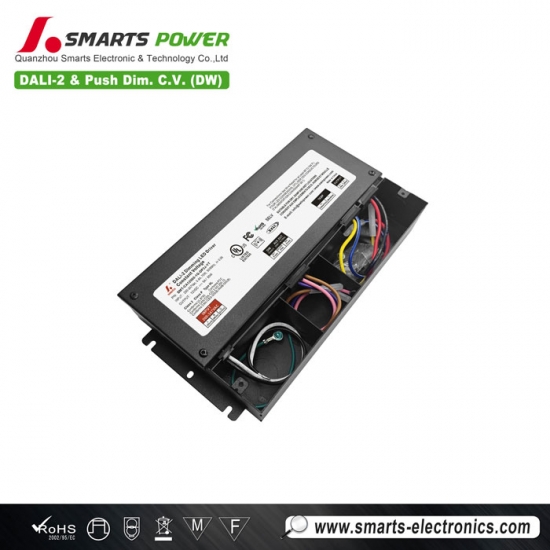

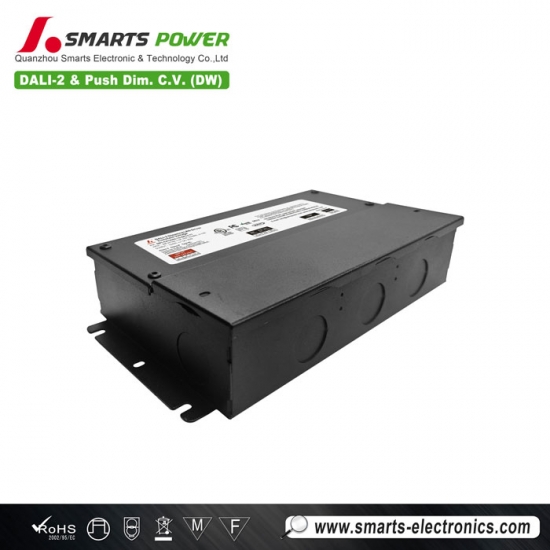

Controlador LED de voltaje constante regulable DALI-2 y PUSH de 347 V CA, 60 W, con caja de conexiones
Controlador LED de voltaje constante regulable DALI-2 y PUSH de 347 V CA, 60 W, con caja de conexiones
Controlador LED de voltaje constante regulable DALI-2 y PUSH de 347 V CA, 60 W, con caja de conexiones
El Fuente de alimentación LED regulable por pulsación dali-2 de 60 W está integrado con la caja de conexiones, ofreciendo una curva de atenuación ajustable del 0,2% al 100%, asegurando una atenuación suave, estable y sin parpadeos.
Especificación
| Modelo | SMT-CA12060-1G-DP2J-YT | SMT-CA24060-1G-DP2J-YT | SMT-CA48060-1G-DP2J-YT | |
| Certificado | cUL / FCC / SELV / Clase P / TIPO HL / ICES-005 / Clase 2 | |||
| Producción | Voltaje de CC | 12 V | 24 V | 48 V |
| Ajuste fino del voltaje | 12-13,5 V | 24-26 V | 48-50 V | |
| Corriente nominal | 5A | 2,5 A | 1,25 A | |
| Potencia nominal | 60 W | |||
| Tolerancia de voltaje | ±4% | ±2% | ±2% | |
| Regulación de voltaje | ≤1% | ≤1% | ≤1% | |
| Regulación de carga | ±1% | ±1% | ±1% | |
| Sobreimpulso/subimpulso | <10% (carga completa) | |||
| ONDULACIÓN Y RUIDO (máx.) | 350 mVp-p | 530 mVp-p | 695 mVp-p | |
| Aporte | Rango de voltaje | 200-347 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia (típico) a plena carga |
≥0,98 a 277 V CA
≥0,95 a 347 V CA |
≥0,98 a 277 V CA
≥0,95 a 347 V CA |
≥0,98 a 277 V CA
≥0,95 a 347 V CA |
|
| Eficiencia (típica) a plena carga |
≥87 % a 277 V CA
≥87,5 % a 347 V CA |
≥88 % a 277 V CA
≥88 % a 347 V CA |
≥88 % a 277 V CA
≥88,5 % a 347 V CA |
|
| THD(típico) a plena carga | ≤7 % a 277 V ≤5 % a 347 V | |||
| Corriente CA (máx.) | <0,27 A a 277 V CA <0,22 A a 347 V CA | |||
| Corriente de entrada (típica) | 21.6A, 194us@50%Ipico 277VAC 22.4A,276us@50%Ipico 347VAC | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Apague el voltaje de salida, vuelva a encenderlo para recuperarse después de que se elimine la condición de falla | ||
| Sobrecarga | ≥110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
|||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-95 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750, CAN/CSA-C22.2 N.° 250.13 (EE. UU.) | ||
| Tensión soportada | Entrada/Salida/P: 1,88 kV CA (máx. 3,75 kV) Entrada/Salida-FG: 1,88 kV CA Salida-FG: 0,5 kV CA (EE. UU.) | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |||
| Inmunidad EMC (EMS) | La FCC y el ICES no solicitan esta prueba (EE. UU.) | |||
| Emisión EMC (EMI) | FCC Parte 15 Subparte B; ANSI C63.4a-2017, ICES-005 Edición 5 (EE. UU.) | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 4 kV, modo común 6 kV | |||
| Otros | Peso neto | 1,2 kilos | ||
| Dimensión | 205 x 118 x 43 mm (largo x ancho x alto) | |||
| Embalaje | 290*260*270 mm 10 piezas/caja | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 277 V, carga nominal y una temperatura ambiente de 25 ℃. | |||
| 2. Estados predeterminados: | ||||
| 3. El voltaje de salida es voltaje de CC. | ||||
| 4. La frecuencia de salida es 4KHZ. | ||||
| 5. La curva de atenuación es una curva logarítmica. | ||||
| 6. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||

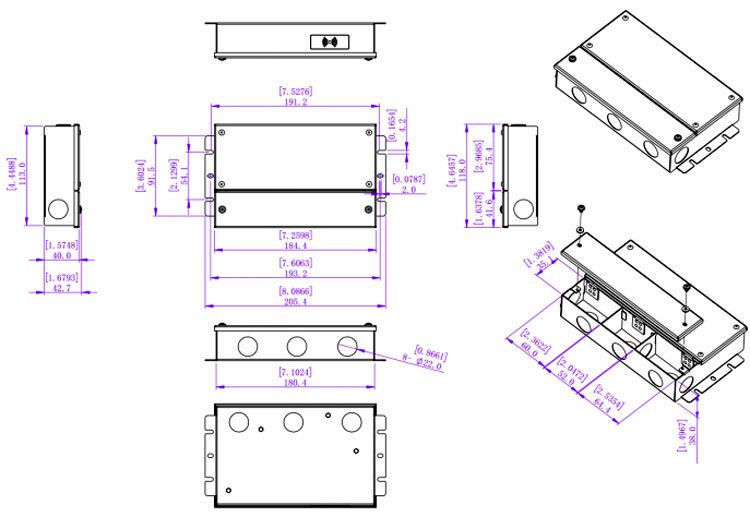

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 22 |
| 13A | 29 | |
| 16A | 36 | |
| 20A | 45 | |
| 25A | 56 | |
| Cuando el voltaje de entrada es 347 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
| Cuando el voltaje de entrada es 347 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable americano | |
| JD63 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Cable de salida | 12 V/24 V/48 V: Rojo (V+) Negro (V-) (2 x 18 AWG) |
| Cable de atenuación | Púrpura (DALI+) Rosa (DALI-/AUX 24V-) Marrón (AUX 24V+) (3*18 AWG) |
| Cable de temperatura externa | Amarillo gris (TEMP+) Azul blanco (TEMP-) (2*18 AWG) |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Podemos personalizar cualquier otra solicitud de cable.

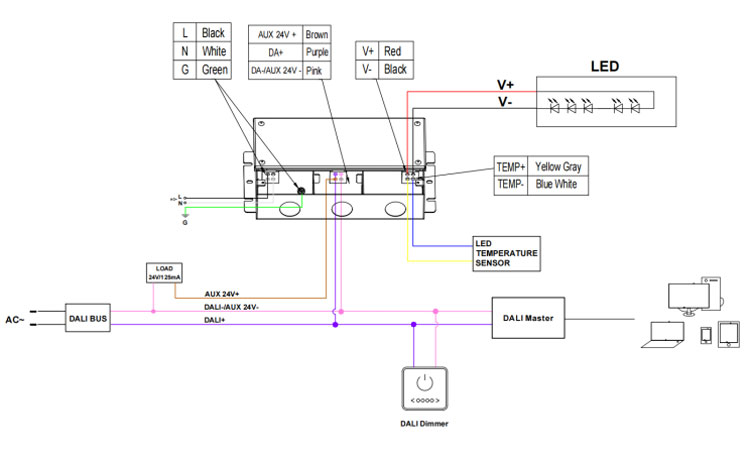

Operación de atenuación
Nota ：
1. Cuando enciende la alimentación del bus DALI interno, no necesita una fuente de alimentación de bus externa.
2. El nombre del modelo SMT - California xx060-1G-D P2 J significa que no hay fuente de alimentación auxiliar ni detección de temperatura de la lámpara, por lo que no hay cableado correspondiente para el controlador LED.
3. El nombre del modelo SMT - California xx060-1G-D P2J -Y significa que hay una fuente de alimentación auxiliar pero no hay detección de temperatura de lámpara, por lo que el controlador LED no tiene cableado de detección de temperatura de lámpara.
4. El nombre del modelo SMT - California xx060-1G-D P2 JT significa que no hay fuente de alimentación auxiliar pero hay detección de temperatura de la lámpara, por lo que el controlador LED no tiene cableado de alimentación auxiliar.
5. El nombre del modelo SMT - California xx060-1G-D P2 J-YT significa que hay una fuente de alimentación auxiliar y detección de temperatura de la lámpara.
Función NFC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
