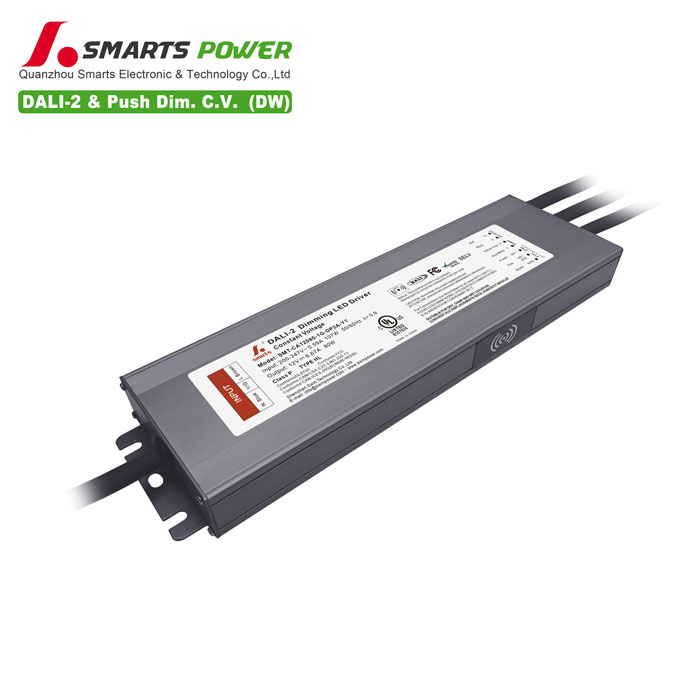

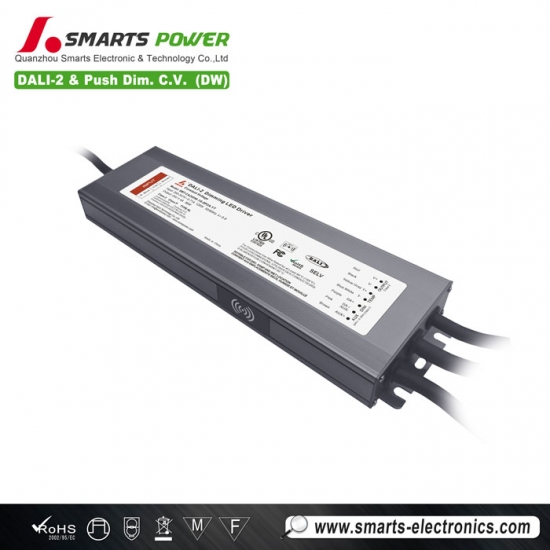

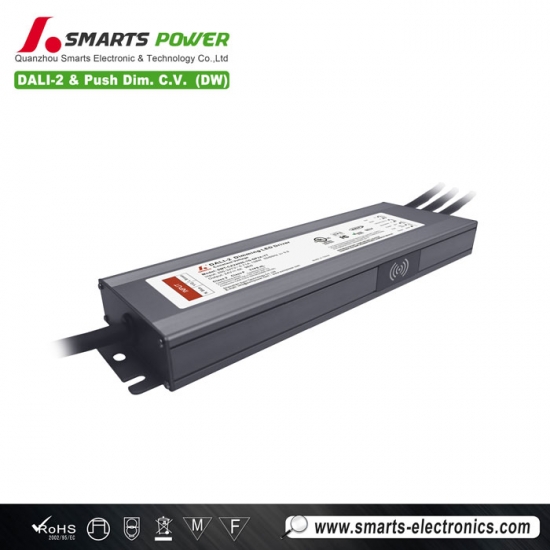

Esta carcasa de aluminio Fuente de alimentación LED regulable dali-2 y push Tiene certificación IP66 de impermeabilidad y utiliza refrigeración por aire natural, lo que lo hace apto tanto para entornos secos como húmedos. Además, incorpora un módulo de programación inteligente NFC que permite ajustar los parámetros del controlador LED mediante la aplicación NFC. Incluye una garantía de 7 años.
Especificación
| Modelo | SMT-CA24096-1G-DP2A-YT | SMT-CA48096-1G-DP2A-YT | |
| Certificado | cUL / FCC / CE / SELV / Clase P / TIPO HL / RoHS / Reach / UKCA / ICES-005 / Clase 2 | ||
| Producción | Voltaje de CC | 24 V | 48 V |
| Ajuste fino del voltaje | 24-26 V | 48-50 V | |
| Corriente nominal | 4A | 2A | |
| Potencia nominal | 96W | ||
| Tolerancia de voltaje | ±2% | ±2% | |
| Regulación de voltaje | ≤1% | ≤1% | |
| Regulación de carga | ±2% | ±2% | |
| Sobreimpulso/subimpulso | <3% | <3% | |
| ONDULACIÓN Y RUIDO (máx.) | 400 mVp-p | 800 mVp-p | |
| Aporte | Rango de voltaje | 200-347 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Energía en espera | ≤0,5 W | ||
| Factor de potencia (típico) a plena carga |
≥0,98 a 230 V CA
≥0,97 a 277 V CA ≥0,92 a 347 V CA |
≥0,98 a 230 V CA
≥0,97 a 277 V CA ≥0,94 a 347 V CA |
|
| Eficiencia (típica) a plena carga |
≥90 % a 230 V CA
≥90 % a 277 V CA ≥91 % a 347 V CA |
≥90 % a 230 V CA
≥90 % a 277 V CA ≥90 % a 347 V CA |
|
| THD(típico) a plena carga | <15% a 200 VCA - 347 VCA | ||
| Corriente CA (máx.) | 0,5 A a 230 V CA 0,42 A a 277 V CA 0,35 A a 347 V CA | ||
| Corriente de entrada (típica) | 45,6 A/271 us al 50 % de Ipico 230 V CA 55,7 A/398 us al 50 % de Ipico 277 V CA 69,8 A/570 us al 50 % de Ipico 347 V CA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Apague el voltaje de salida, vuelva a encenderlo para recuperarse después de que se elimine la condición de falla | |
| Sobrecarga | ≥115% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-95 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750, CAN/CSA-C22.2 N.° 250.13 | |
| Tensión soportada | Entrada/Salida/P: 1,88 kV CA (máx. 3,75 kV) Entrada/Salida-FG: 1,88 kV CA Salida-FG: 0,5 kV CA | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | ||
| Inmunidad EMC (EMS) | La FCC y el ICES no solicitan esta prueba (EE. UU.) | ||
| Emisión EMC (EMI) | FCC Parte 15 Subparte B; ANSI C63.4:2014 | ||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 4 kV, modo común 6 kV | ||
| Otros | Peso neto | 0,85 kg cada uno | |
| Dimensión | 232 x 78,1 x 25,3 mm (largo x ancho x alto) | ||
| Embalaje | 300*280*215 mm 20 piezas/caja | ||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 277 V, carga nominal y una temperatura ambiente de 25 ℃. | ||
| 2. Estados predeterminados: El voltaje de salida es CC. La frecuencia de salida es de 4 kHz. La curva de atenuación es logarítmica. | |||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||

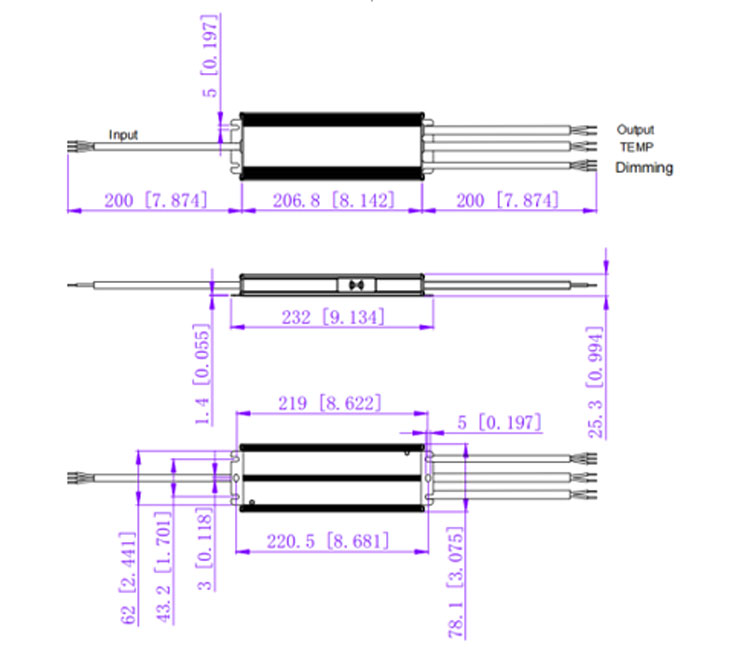

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 12 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 24 | |
| 25A | 30 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 14 |
| 13A | 18 | |
| 16A | 23 | |
| 20A | 28 | |
| 25A | 36 | |
| Cuando el voltaje de entrada es 347 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 17 |
| 13A | 22 | |
| 16A | 27 | |
| 20A | 34 | |
| 25A | 43 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| DT100 | |
| Cable de entrada | Marrón (L) Azul (N) Amarillo Verde (G) (3*17 AWG) |
| Cable de salida |
12 V: Rojo (V+) Negro (V-) (2 x 14 AWG)
24 V: Rojo (V+) Negro (V-) (2 x 16 AWG) 48 V: Rojo (V+) Negro (V-) (2 x 18 AWG) |
| Cable de atenuación | Púrpura (DALI+) Rosa (DALI-/AUX-) Marrón (AUX +)(3*18AWG) |
| Cable de temperatura externa | Amarillo gris (TEMP+) Azul blanco (TEMP-) (2*18 AWG) |
Consejos útiles:
Asegúrese de conectarlos correctamente. , De lo contrario, su producto no funcionará correctamente y podría dañarse.
Operación de atenuación
Nota ：
1. El nombre del modelo SMT - California xx0 96 - 1G- DP2A significa que no hay fuente de alimentación auxiliar ni detección de temperatura de la lámpara, por lo que no hay cableado correspondiente para el controlador LED.
2. El nombre del modelo SMT - California xx0 96 - 1G- DP2A - Y significa que hay una fuente de alimentación auxiliar pero no hay detección de temperatura de lámpara, por lo que el controlador LED no tiene cableado de detección de temperatura de lámpara.
3. El nombre del modelo SMT - California xx0 96 - 1G- DP2A-T significa que no hay fuente de alimentación auxiliar pero hay detección de temperatura de la lámpara, por lo que el controlador LED no tiene cableado de alimentación auxiliar.
4. El nombre del modelo SMT - California xx0 96 - 1G- DP2A-YT significa que hay una fuente de alimentación auxiliar y detección de temperatura de la lámpara.
Función NFC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50 V |
