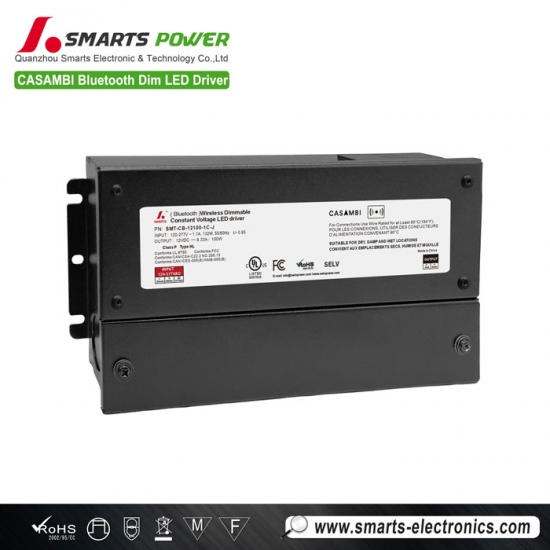

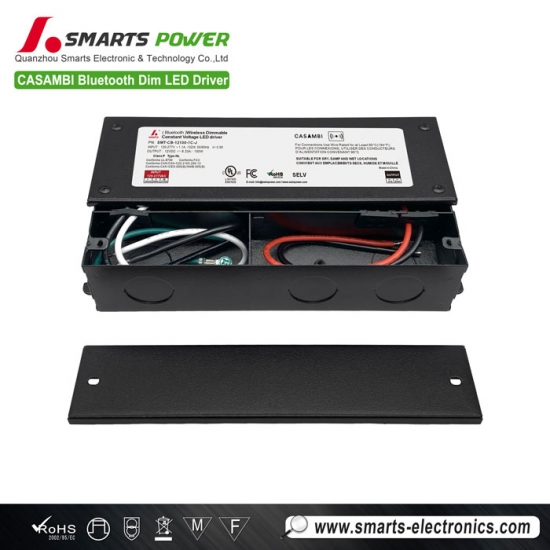

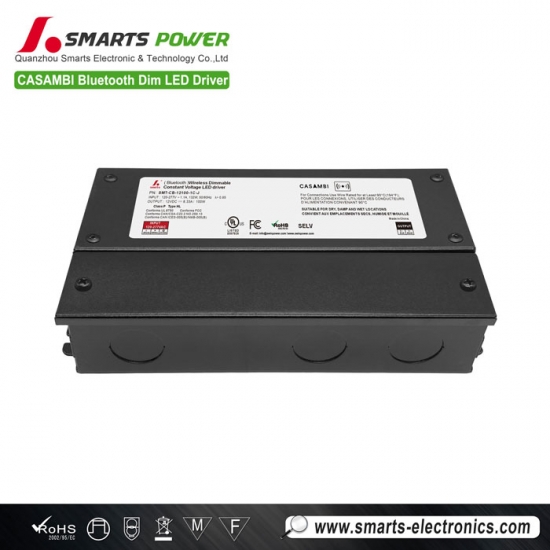

Caja de conexiones para fuente de alimentación de controlador LED de voltaje constante regulable CASAMBI de 12 V y 100 W
Caja de conexiones para fuente de alimentación de controlador LED de voltaje constante regulable CASAMBI de 12 V y 100 W
Caja de conexiones para fuente de alimentación de controlador LED de voltaje constante regulable CASAMBI de 12 V y 100 W
El nuevo Smartspower Controlador LED Bluetooth CASAMBI La serie de atenuación inalámbrica incorpora una caja de conexiones, ideal para proyectos de iluminación LED en interiores y exteriores, incluso en espacios secos. El rango de atenuación es suave, estable y sin parpadeos, entre el 0 % y el 100 %.
Especificación
| Modelo | SMT-CB-12100-xC-J | SMT-CB-24100-xC-J | SMT-CB-48100-xC-J | |
| Certificado | UL / FCC / ICES-005 / TIPO HL / Clase P / ROHS / REACH | |||
| Producción | Voltaje de CC | 12 V | 24 V | 48 V |
| Tolerancia de voltaje | ±4% | ±2% | ±2% | |
| Regulación de carga | ±3% | ±2% | ±1% | |
| Regulación de línea | ≤1% | ≤1% | ≤1% | |
| Corriente nominal | 8.33A | 4.17A | 2.08A | |
| Potencia nominal | 100 W | 100 W | 100 W | |
| ONDULACIÓN Y RUIDO (máx.) | 300 mVp-p | 244 mVp-p | 208 mVp-p | |
| Voltaje de sobreimpulso | <3% (carga completa), <4% (sin carga) | |||
| Aporte | Rango de voltaje | 120-277 V CA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia a plena carga | >0,95 | |||
| THD(típ.) a plena carga | ≤10 % a 120 V CA ≤15 % a 277 V CA | |||
| Eficiencia (típica) a plena carga |
87,5 % a 120 V CA
90,0 % a 277 V CA |
90,0 % a 120 V CA
92,6 % a 277 V CA |
88,6 % a 120 V CA
91,9 % a 277 V CA |
|
| Corriente CA (máx.) | 1.1A | |||
| Corriente de entrada (típ.) | 49,6 A/136 us al 50 % de Ipico 120 V CA 96,0 A/146 us al 50 % de Ipico 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar una excepción. | ||
| Sobrecarga | Modo hipo del 105 % al 120 %, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobretemperatura | Apaga el voltaje de salida y se recupera automáticamente después de que la temperatura baja. | |||
| Ambiente | Trabajando TEMP. | -40~+50℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20 - 95 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje XYZ 72 minutos cada uno | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | ||
| Tensión soportada | Entrada/Salida/P: 1,88 KVCA Entrada/Salida-FG: 1,88 KVCA Salida/FG: 0,5 KVCA | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: >100 MΩ / 500 VCC / 25 ℃ / 70 % de humedad relativa | |||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 1 kV, modo común 2 kV | |||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | |||
| Emisión EMC | CFR47 FCC Parte 15 Subparte B:2020; ANSI C63.4a-2017; ICES-005 Edición 5 | |||
| Otros | Peso neto | 2 kilos | ||
| Dimensión | 188 x 95,4 x 42,7 mm (largo x ancho x alto) | |||
| Embalaje | 415*265*270MM 20 piezas/caja | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 120 V, carga nominal y una temperatura ambiente de 25 ℃. | |||
| 2. Estados predeterminados: El voltaje de salida es de CC. La frecuencia de salida es de 5,2 kHz. | ||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 17 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 11 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 °C.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable americano | |||||
| Antena incorporada JM8506 | |||||
| Cable de entrada de versión de 12 V, 24 V, 36 V y 48 V | Negro (L) Blanco (N) Verde (G) (3*18 AWG) | ||||
| Cable de salida | 1 Canal:DW | 2 canales: CCT | 3 canales: RGB | 4 canales: RGBW | 5 canales: RGBCW |
|
Rojo(V+)
Negro(V-) |
Negro(V+)
Blanco/Gris (CW-) Amarillo (WW-) |
Negro(V+)
Rojo(R-) Verde/Gris (G-) Azul(B-) |
Negro(V+)
Blanco/Gris (CW-) Rojo(R-) Verde/Gris (G-) Azul(B-) |
Negro(V+)
Blanco/Gris (CW-) Amarillo (WW-) Rojo(R-) Verde/Gris (G-) Azul(B-) |
|
| Descripción del cable de salida | El área de la sección transversal del cable de salida de la versión de 12 V, 24 V y 48 V es de 18 AWG. | ||||
| Observaciones: | |||||
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A): 1 mm² x 10 A/mm² = 10 A.
2. Cualquier otra solicitud de cable, podemos personalizarlo.
