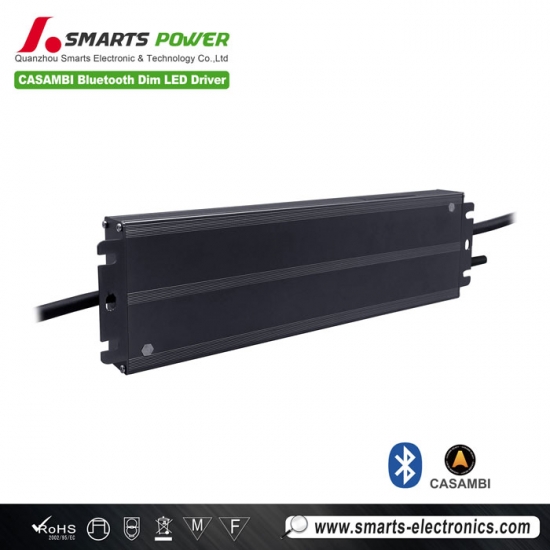

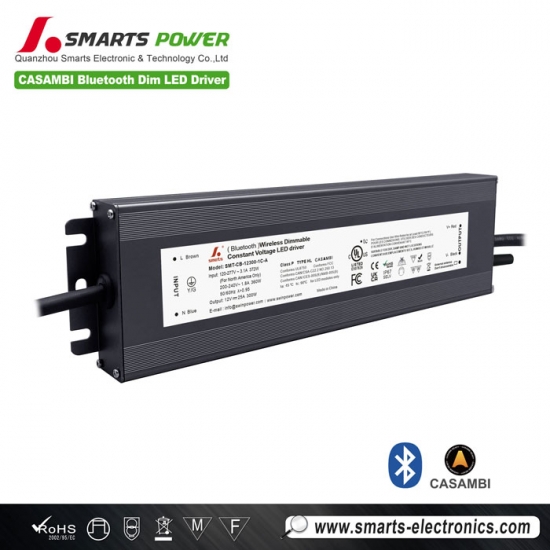

Controlador LED de voltaje constante regulable, 12 V/24 V, 300 W, resistente al agua IP67, para iluminación exterior
Controlador LED de voltaje constante regulable, 12 V/24 V, 300 W, resistente al agua IP67, para iluminación exterior
Controlador LED de voltaje constante regulable, 12 V/24 V, 300 W, resistente al agua IP67, para iluminación exterior
El nuevo Smartspower controlador LED de atenuación inalámbrica Cuenta con PFC activo integrado y un modo de funcionamiento de voltaje constante. Su carcasa de aluminio ofrece una clasificación de impermeabilidad IP67 y una excelente disipación del calor. La instalación es rápida y sencilla, y los efectos de iluminación se pueden ajustar mediante una aplicación móvil. Consigue una atenuación suave, estable y sin parpadeos.
Especificación
| Modelo | SMT-CB-12300-1C-A | SMT-CB-24300-1C-A | SMT-CB-36300-1C-A | SMT-CB-48300-1C-A | |
| Certificado | UL / cUL / FCC / Clase 2 / CE / RoHS / Reach | ||||
| Producción | Voltaje de CC | 12 V | 24 V | 36 V | 48 V |
| Tolerancia de voltaje | ±0,5 V | ||||
| Regulación de voltaje | ≤0,5% | ||||
| Corriente nominal | 25A | 12,5 A | 8.33A | 6.25A | |
| Potencia nominal | 300 W | ||||
| Regulación de carga | ≤3% | ||||
| Aporte | Rango de voltaje | 110~277 VCA | |||
| Rango de frecuencia | 47 - 63 Hz | ||||
| Factor de potencia a plena carga | ≥0,95 | ||||
| THD(típico) a plena carga | ≤15% | ||||
| Eficiencia a plena carga |
≥89% a 120 V CA
≥90% a 230 V CA ≥91% a 277 V CA |
≥91% a 120 V CA
≥93% a 230 V CA ≥93% a 277 V CA |
≥89% a 120 V CA
≥90% a 230 V CA ≥91% a 277 V CA |
≥91% a 120 V CA
≥93% a 230 V CA ≥93% a 277 V CA |
|
| Corriente CA (máx.) | 3.2A | ||||
| Corriente de entrada (típ.) | 45,6 A, 440 us al 50 % de pico a 120 V CA 114 A, 55 us al 50 % de pico a 230 V CA | ||||
| 94 A, 480 µs a 50 % de pico a 277 V CA | |||||
| Potencia sin carga | ≤5 W | ||||
| Corriente de fuga | ≤0,5 W | ||||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobrecarga | ≤120% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | ||||
| Sobretemperatura | Temperatura de la superficie de la carcasa: 100 °C ± 10 °C. Apague el voltaje de salida y se recuperará automáticamente después. | ||||
| caída de temperatura | |||||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción a continuación) | Temperatura del punto Tc (Ta=40 ℃) | ≤95℃ | |
| Humedad de trabajo | 20 - 95 % HR sin condensación | ||||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||||
| Vibración | 10~500 Hz, 5G 12 min/1 ciclo, período de 72 min cada uno a lo largo de los ejes X, Y, Z | ||||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | EN61347-1 EN61347-2-13 (UE) y UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.) | |||
| Tensión soportada | Entrada/Salida/P: 3,75 KVCA Entrada/Salida-FG: 1,5 KVCA Salida/FG: 0,5 KVCA (UE) | ||||
| Entrada/Salida/P: 1,8 KVCA Entrada/Salida-FG: 1,8 KVCA Salida/FG: 1,8 KVCA (EE. UU.) | |||||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||||
| Emisión EMC | EN55015 EN61000-3-2,3 (≥50%) (UE) y FCC Parte 15B (EE. UU.) | ||||
| Otros | Peso neto | ?KG | |||
| Dimensión | 279*78*25,1 mm (largo*ancho*alto) | ||||
| Embalaje | 20 piezas/caja | ||||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con carga nominal y 25 °C de temperatura ambiente. | ||||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | |||||

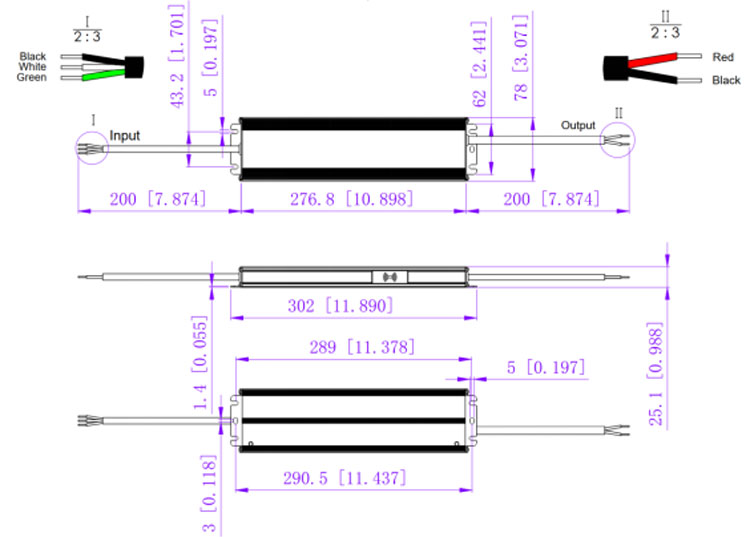

Especificación mecánica
1. Cable de entrada 18AWG, Cable negro (L), Cable blanco (N), Cable verde (G).
2. Cable de salida 12 AWG (12 V), 14 AWG (24 V/36 V/48 V), cable rojo (+) al lado positivo (+), cable negro (-) al lado negativo (-).
3. Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse.
4. Sin atenuación, con antena externa
Operación de atenuación

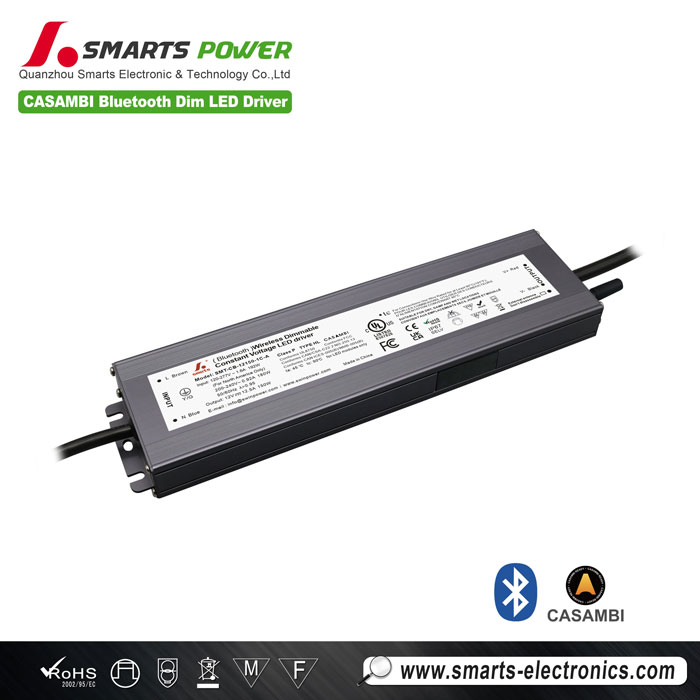

Productos relacionados
|
