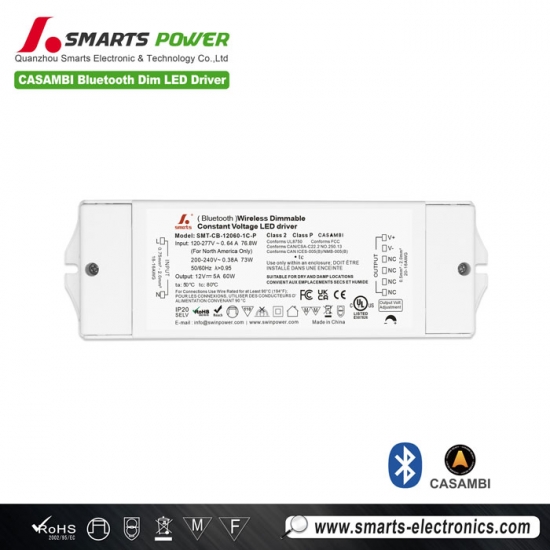

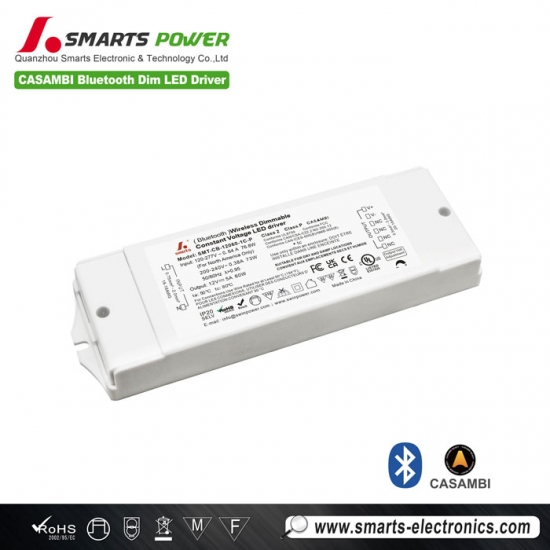

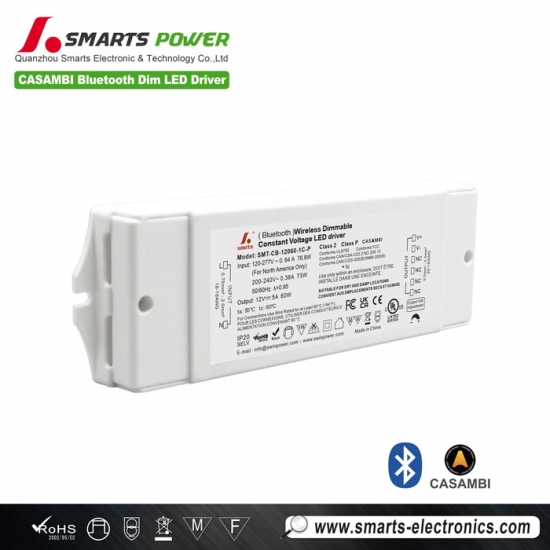

Controlador LED CASAMBI Bluetooth regulable de 12 V/24 V y 60 W para iluminación LED
Controlador LED CASAMBI Bluetooth regulable de 12 V/24 V y 60 W para iluminación LED
Controlador LED CASAMBI Bluetooth regulable de 12 V/24 V y 60 W para iluminación LED
T Recientemente actualizó su sistema inalámbrico Smartspower. controlador LED Bluetooth Incorpora el modo de regulación CASAMBI, lo que simplifica y facilita el cableado. Proporciona un control preciso de la regulación y su carcasa de plástico la hace idónea para su instalación en proyectos de iluminación LED de interior con espacio limitado.
Especificación
| Modelo | SMT-CB-12060-XC-P | SMT-CB-24060-XC-P | SMT-CB-48060-XC-P | |
| Certificado | UL/FCC/CE/SAA/UKCA/RoHS/alcance | |||
| Producción | Voltaje de CC | 12V | 24 V | 48V |
| Tolerancia de voltaje | ±4% | ±2% | ±2% | |
| Regulación de carga | ±3% | ±2% | ±1% | |
| Regulación de línea | ≤1% | ≤1% | ≤1% | |
| Corriente nominal | 5A | 2.5A | 1.25A | |
| Potencia nominal | 60 W | 60 W | 60 W | |
| ONDULACIÓN Y RUIDO (máx.) | 376 mVp-p | 248 mVp-p | 208 mVp-p | |
| sobretensión | <3% (carga completa) <4% (sin carga) | |||
| Aporte | Rango de voltaje | 120-277 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia (típico) a plena carga |
0,99 a 120 VCA
0,98 a 230 VCA 0,95 a 277 VCA |
0,99 a 120 VCA
0,98 a 230 VCA 0,95 a 277 VCA |
0,99 a 120 VCA
0,98 a 230 VCA 0,95 a 277 VCA |
|
| THD (típ.) a plena carga | ≤10% a 120 VCA ≤15% a 277 VCA | |||
| Eficiencia (típ.) a plena carga |
86,5 % a 120 V CA 90,0 % a 230 V CA
90,5 % a 277 VCA |
87,0 % a 120 V CA
88,5 % a 230 V CA 89,5 % a 277 VCA |
86,0 % a 120 V CA; 89,5 % a 277 V CA | |
| Corriente alterna (máx.) | 0,64 A a 120 V CA 0,28 A a 277 V CA | |||
| Corriente de arranque (típica) | 26,4 A/136 µs al 50 % de la corriente pico a 120 V CA; 46,7 A/140 µs al 50 % de la corriente pico a 277 V CA; 63,2 A/146 µs al 50 % de la corriente pico a 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo de recuperación automática tras la eliminación de una excepción | ||
| Sobrecarga | ≥120% Modo de recuperación automática, se recupera automáticamente una vez eliminada la condición de fallo | |||
| Temperatura excesiva | Desconectar la tensión de salida y recuperarla automáticamente cuando baje la temperatura. | |||
| Ambiente | Trabajando TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | ||
| Humedad de trabajo | 20 - 95% HR sin condensación | |||
| TEM de almacenamiento, humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| coeficiente de temperatura | ±0,03%/℃ (0 - 50 ℃) | |||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje XYZ 72 minutos cada uno | |||
| Seguridad y EMC | Normas de seguridad | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| Resistencia a la tensión |
Entrada/Salida: 3,75 kVCA (UE)
Entrada/Salida: 1,8 kVCA (EE. UU.) |
|||
| Resistencia de aislamiento | I/PO/P: >100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 1 kV | |||
| Inmunidad EMC |
La FCC/ICES no solicita esta prueba (EE. UU.)
EN61000-4-2,3,4,5,11 EN61547 (UE) |
|||
| Emisión EMC | FCC Parte 15 Subparte B; ANSI C63.4a-2017 (EE. UU.) EN55015 EN61000-3-2,3 (≥50%) (UE) | |||
| Otros | Peso neto | 0,35 kg | ||
| Dimensión | 192*62*24 mm (largo*ancho*alto) | |||
| Embalaje | 280*210*160 mm, 20 unidades/caja | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 120 V, carga nominal y una temperatura ambiente de 25 ℃. | |||
| 2. Estados predeterminados: La tensión de salida es la tensión nominal de CC. La frecuencia de salida es de 5,2 kHz. | ||||
| 3. El controlador LED cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||

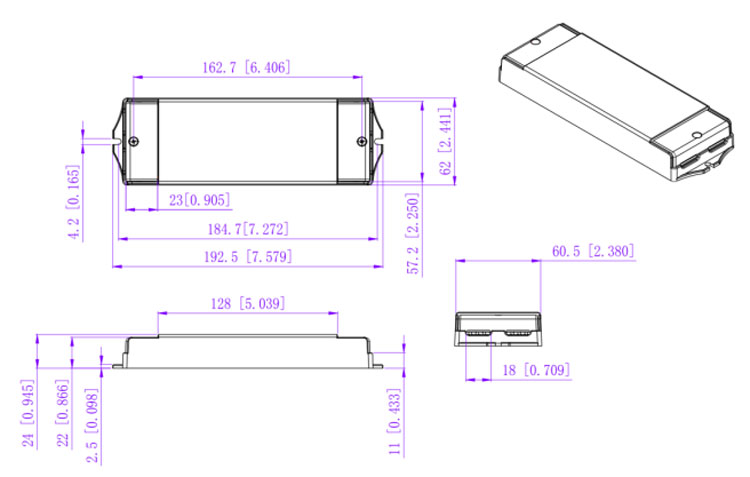

Especificaciones mecánicas
| Cuando la tensión de entrada es de 120 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 9 |
| 13A | 12 | |
| 16A | 15 | |
| 20A | 19 | |
| 25A | 23 | |
| Cuando la tensión de entrada es de 230 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 18 |
| 13A | 23 | |
| 16A | 28 | |
| 20A | 36 | |
| 25A | 45 | |
| Cuando la tensión de entrada es de 277 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 21 |
| 13A | 28 | |
| 16A | 34 | |
| 20A | 43 | |
| 25A | 52 | |
Nota ：
1. Las cantidades mencionadas de controladores LED conectados al Tipo C se recomiendan considerando una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
1. Entrada del terminal DG128 con 3P: Cable vivo (L), Cable neutro (N).
2. Terminales de salida DG128 con XC:(X+1)P: LED SEC positivo (LED+), LED negativo (LED-). Conectado a la luz LED; diseño de ánodo común.
3. Asegúrese de conectarlos correctamente, de lo contrario su producto no funcionará correctamente y podría dañarse.
Consejo útil s :
1. Diámetro de alambre sugerido: Primario 0,75-2,5 mm 2 (18-14 AWG); Secundario 0,5-2,5 mm 2 (20-14 AWG).
2. Cualquier otra solicitud, podemos personalizarla.
