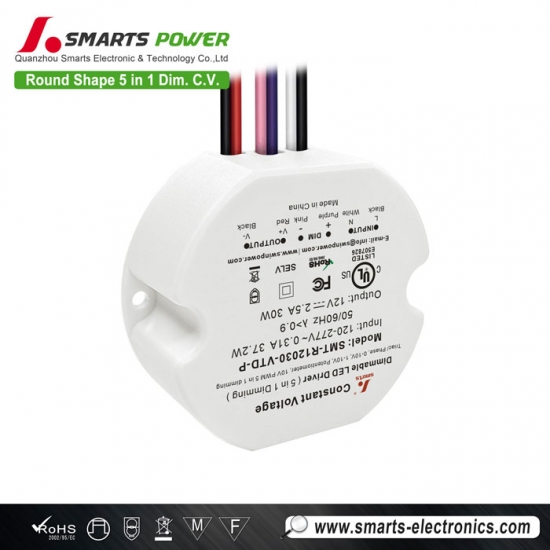

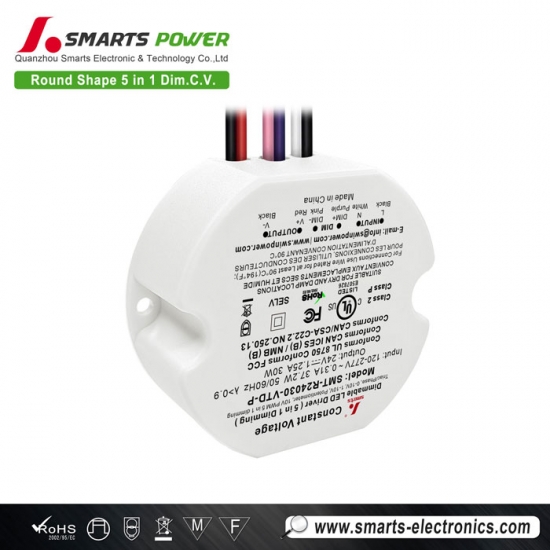

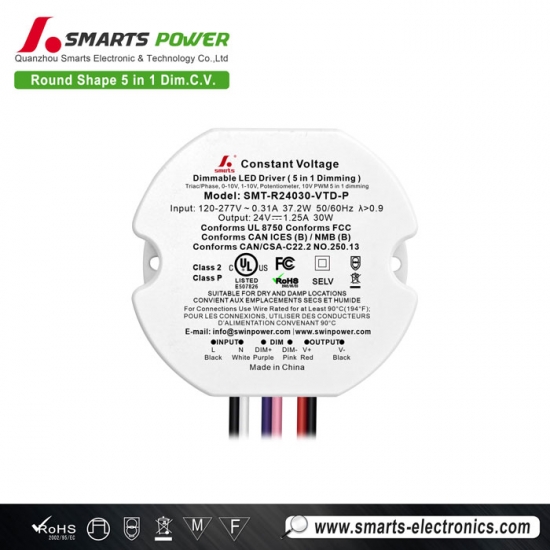

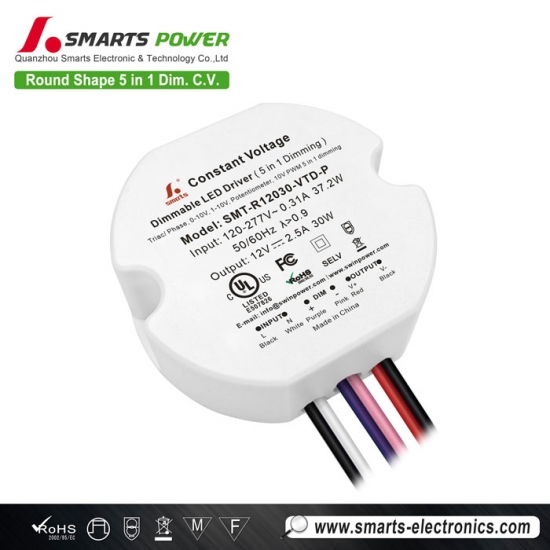

Triac de tamaño pequeño y regulador de 0-10 V, fuente de alimentación LED redonda de 30 W de voltaje constante para interiores
Controlador LED regulable Smartspower de 30 W (Carcasa redonda) — con 5 modos de atenuación en 1 y un rango de atenuación suave, estable y sin parpadeos del 0 al 100 %. Con 7 años de garantía.
Especificación
| Modelo | SMT-R24030-VTD-P | |
| Certificado | UL pendiente / RoHS / SELV | |
| Producción | Voltaje CC | 24V |
| Corriente nominal | 1,25 A | |
| Potencia nominal | 30W | |
| Tolerancia de voltaje | ±0,5 V | |
| Aporte | Rango de voltaje | 120-277 VCA |
| Rango de frecuencia | 47 - 63 Hz | |
| Factor de potencia a plena carga | ≥0,98 a 120 VCA ≥0,92 a 277 VCA | |
| THD (típico) a plena carga | ≤15% a 120 VCA ≤25% a 277 VCA | |
| Eficiencia a plena carga | ≥82% a 120 VCA ≥82% a 277 VCA | |
| Corriente alterna (máx.) | 0,32A | |
| Corriente de irrupción (típica) | 4,24 A, 52 µs al 50 % de Ipico 120 VCA 7,52 A, 34 µs al 50 % de Ipico 277 VCA | |
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. |
| Sobrecarga | Modo de hipo del 105 % al 120 %, se recupera automáticamente una vez eliminada la condición de fallo. | |
| Temperatura elevada |
Temperatura ambiente superior a 55℃±5℃, la producción se reduce al 50%;
Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
|
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) |
| Humedad de trabajo | 20 - 90% HR sin condensación | |
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | |
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | |
| Vibración | 10 ~ 500 Hz, 2G, 12 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | |
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 |
| Tensión de resistencia | I/PO/P: 1,88 kV CA | |
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | |
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | |
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | |
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 1 kV | |
| Otros | Peso neto | |
| Dimensión | 74,4*66,4*24 mm (Φ*Ancho*Alto) | |
| Embalaje | 385*290*190 mm, 80 unidades/caja | |
| Notas | 1. Todos los parámetros que NO se mencionan específicamente se miden a carga nominal para 120 VCA y 25 ℃ de temperatura ambiente. | |
| 2. Se requiere una potencia de salida reducida a bajo voltaje de entrada para garantizar una larga vida útil. | ||
|
|
|
|

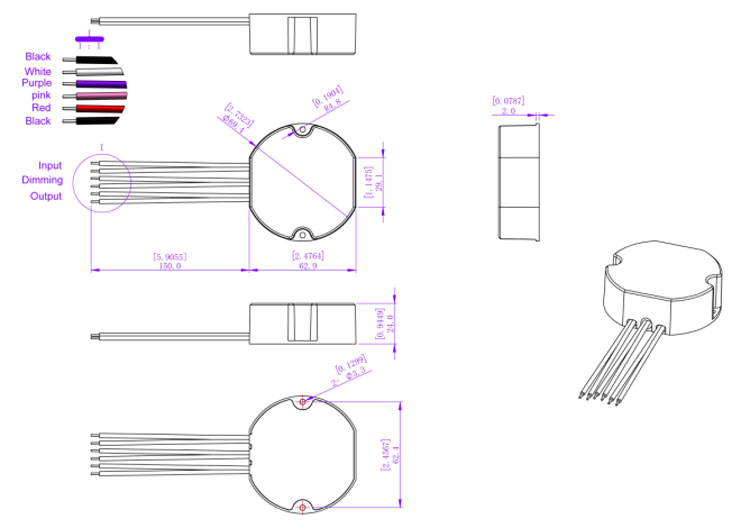

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre americano | |
| Cable de entrada | Negro (L) Blanco (N) (2*18AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2*22AWG) |
| Cable de atenuación | Morado (DIM+) Rosa (DIM-) (2*22AWG) |
Operación de atenuación

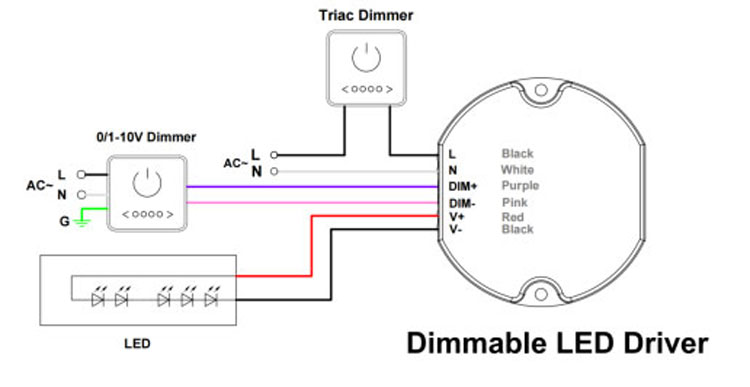

Utilizando dos formas de atenuación al mismo tiempo , Debes asegurarte de que la iluminación LED alcance el brillo máximo y luego podrás operar con la otra atenuación;

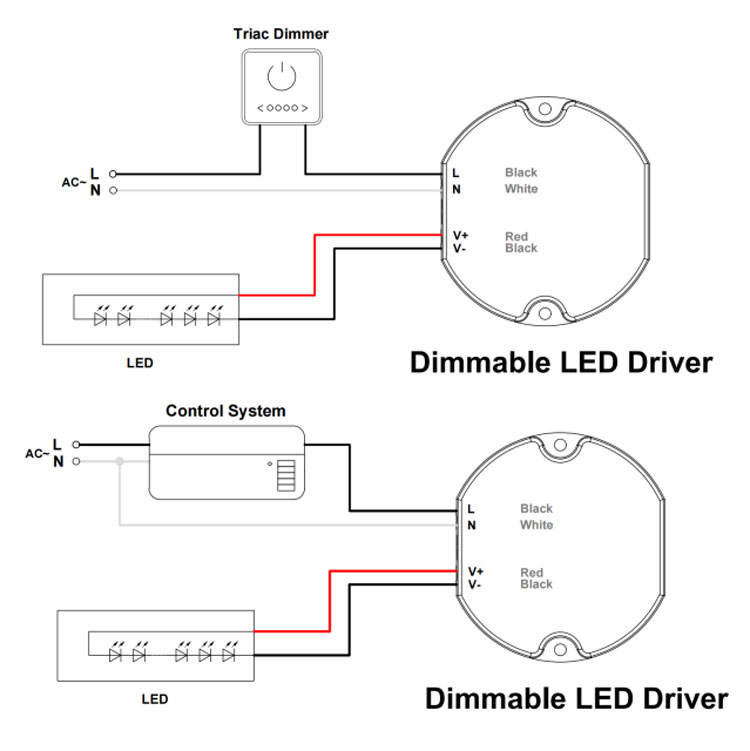

Usando una atenuación --- Atenuación por corte de fase/TRIAC gramo
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión.
un atenuador de fase/triac o r sistema de iluminación.
2. Trabajando con F fase anterior, MLV y Fase inversa, ELV, Atenuadores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 10%.
4. Por favor, intente utilizar atenuadores con potencia al menos 2 veces como la potencia de salida del controlador.

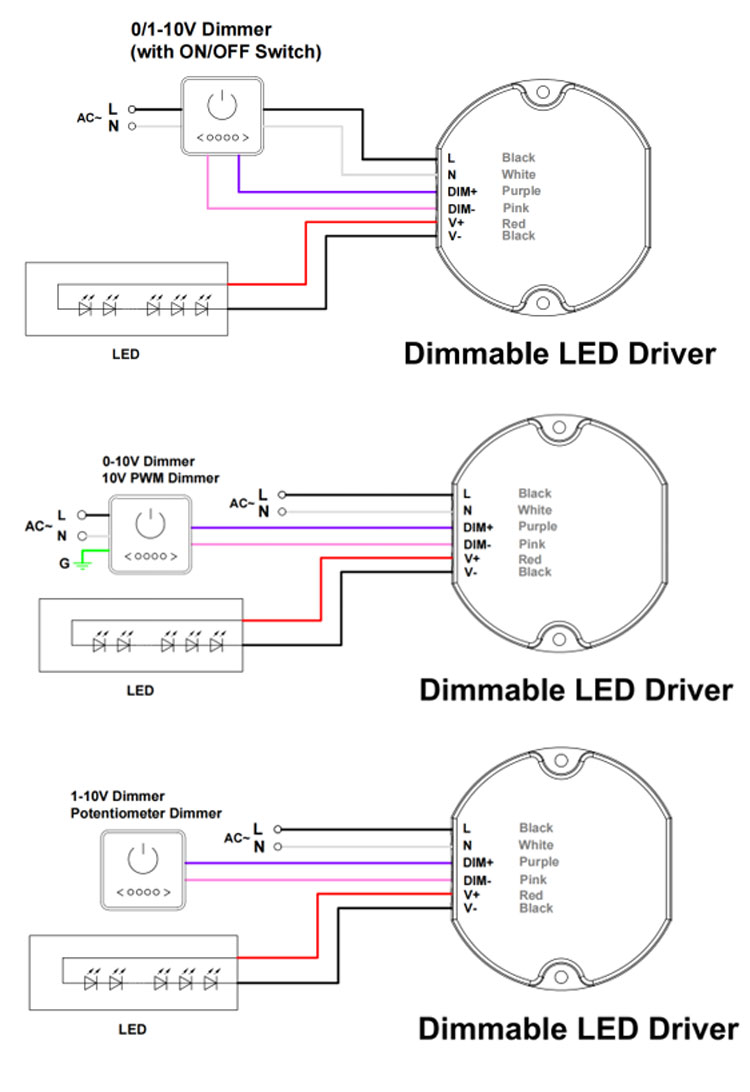

Usando una atenuación ---0-10/ 1-10V Potenciómetro / PWM de 10 V atenuación

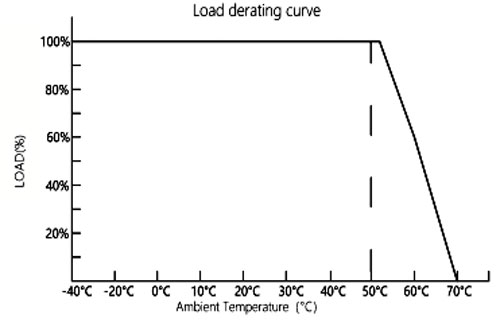

Curva de reducción de potencia
