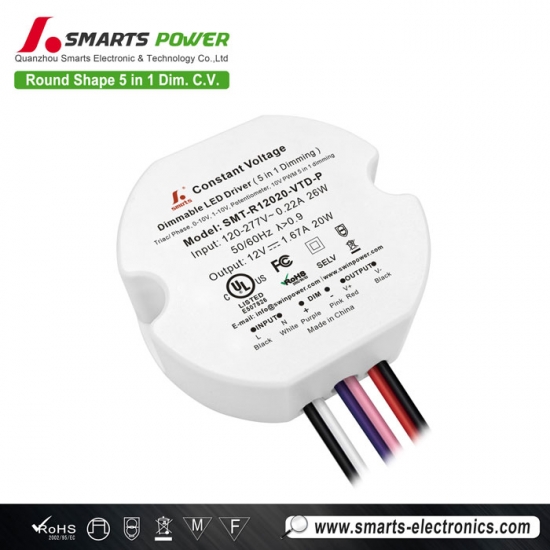

Fuente de alimentación para controlador LED regulable de 20 W y 12 V CC con triac de voltaje constante y rango de 0-10 V para luces LED.
Este de 20W de voltaje constante, Fuente de alimentación LED regulable mediante TRIAC y 0-10V Incorpora múltiples funciones de protección, como protección contra cortocircuitos, sobretemperatura y sobrecarga, y está alojado en una carcasa de plástico, lo que lo hace adecuado para su instalación y uso en proyectos de iluminación LED en interiores y lugares secos.
Especificación
| Modelo | SMT-R12020-VTD-P | SMT-R24020-VTD-P | |
| Certificado | UL pendiente / RoHS / SELV | ||
| Producción | Voltaje CC | 12V | 24V |
| Corriente nominal | 1,67 A | 0,83A | |
| Potencia nominal | 20W | ||
| Tolerancia de voltaje | ±0,5 V | ||
| Aporte | Rango de voltaje | 120-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia a plena carga | ≥0,98 a 120 VCA ≥0,89 a 277 VCA | ≥0,97 a 120 VCA ≥0,91 a 277 VCA | |
| THD (típico) a plena carga | ≤10% a 120 VCA ≤15% a 277 VCA | ≤15% a 120 VCA ≤25% a 277 VCA | |
| Eficiencia a plena carga | ≥75% a 120 VCA ≥73% a 277 VCA | ≥78% a 120 VCA ≥72% a 277 VCA | |
| Corriente alterna (máx.) | 0,23A | ||
| Corriente de irrupción (típica) | 1,92 A, 68 µs al 50 % de Ipico 120 VCA 6,08 A, 44 µs al 50 % de Ipico 277 VCA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | |
| Sobrecarga | Modo de hipo del 105 % al 120 %, se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Temperatura elevada |
Temperatura ambiente superior a 55℃±5℃, la producción se reduce al 50%;
Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | ||
| Vibración | 10 ~ 500 Hz, 2G, 12 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |
| Tensión de resistencia | I/PO/P: 1,88 kV CA | ||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | ||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 1 kV | ||
| Otros | Peso neto | 0,15 kg | |
| Dimensión | 69,4*62,9*24 mm (Φ*Ancho*Alto) | ||
| Embalaje | 385*290*190 mm, 80 unidades/caja | ||
| Notas | 1. Todos los parámetros que NO se mencionan específicamente se miden a carga nominal para 120 VCA y 25 ℃ de temperatura ambiente. | ||
| 2. Se requiere una potencia de salida reducida a bajo voltaje de entrada para garantizar una larga vida útil. | |||
Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
Nota :
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre americano | |
| Cable de entrada | Negro (L) Blanco (N) (2*18AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2*22AWG) |
| Cable de atenuación | Morado (DIM+) Rosa (DIM-) (2*22AWG) |
Operación de atenuación
Utilizando dos formas de atenuación al mismo tiempo , Debes asegurarte de que la iluminación LED alcance el brillo máximo y luego podrás operar con la otra atenuación;
Usando una atenuación --- Atenuación por corte de fase/TRIAC gramo
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión.
un atenuador de fase/triac o r sistema de iluminación.
2. Trabajando con F fase anterior, MLV y Fase inversa, ELV, Atenuadores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 10%.
4. Por favor, intente utilizar atenuadores con potencia al menos 2 veces como la potencia de salida del controlador.
Usando una atenuación ---0-10/ 1-10V Potenciómetro / PWM de 10 V atenuación
Curva de reducción de potencia
Productos relacionados
Este Fuente de alimentación LED regulable 5 en 1 de 15 W Funciona en modo de voltaje constante, cuenta con una carcasa de plástico, tiene una clasificación de impermeabilidad IP20, cumple con las normas internacionales de seguridad para iluminación y viene con una garantía de 7 años.
Modo: SMT-R12015-VTD-P Voltaje de entrada: 100-277 V CA
Tamaño :
54*48,2*24 mm
|
