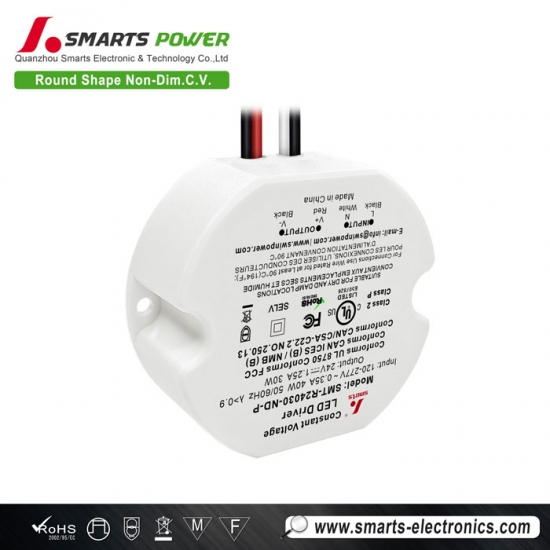

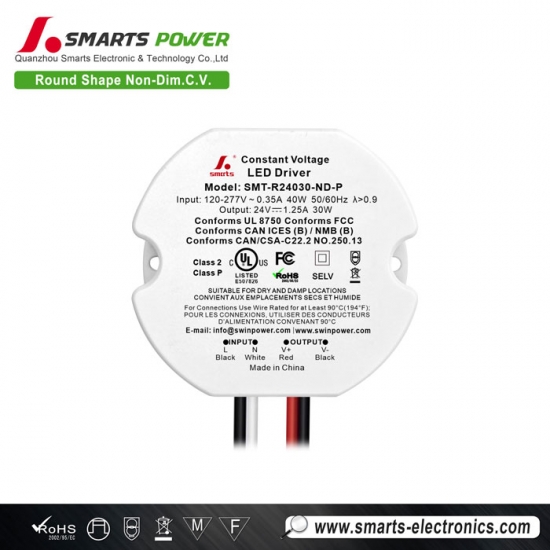

Fuente de alimentación LED redonda de voltaje constante de 30W, serie Round, con 7 años de garantía
Fuente de alimentación LED no regulable de 30WSu carcasa de pequeño volumen incluye PFC activo, protección contra cortocircuitos y sobrecargas, y hasta un 86% de eficiencia para un funcionamiento seguro, silencioso y a largo plazo. La convección por aire libre significa que no hay nada que se desgaste; la carcasa con clasificación para humedad se instala con confianza en interiores o en espacios exteriores cubiertos. La ausencia de regulación simplifica el diseño, construido para durar con una garantía de 7 años.
Especificación
| Modelo | SMT-R24030-ND-P | |
| Certificado | UL pendiente / SELV | |
| Salida | Voltaje nominal de CC | 24V |
| Tolerancia de voltaje | ±2% | |
| Regulación de carga | ±1% | |
| Regulación de voltaje | ±0.5% | |
| Corriente nominal | 1.25A | |
| Potencia nominal | 30W | |
| Sobreimpulso | 5% | |
| Entrada | Rango de voltaje | 120-277VAC |
| Rango de frecuencia | 50 / 60Hz | |
| Factor de potencia a plena carga | >0.9 | |
| THD (típ.) a plena carga | ≤8%@120VAC ≤12%@277VAC | |
| Eficiencia a plena carga | 85.5%@120VAC 86%@277VAC | |
| Corriente CA (máx.) | 0.35A | |
| Corriente de irrupción (típ.) | 2.08A, 54us @50%Ipeak 120VAC 4.48A, 53us @50%Ipeak 277VAC | |
| Corriente de fuga | ||
| Protección | Cortocircuito | Apaga el voltaje de salida, se recupera automáticamente después de eliminar la condición de falla. |
| Sobrecarga | 105%~110% Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |
| Entorno | TEMP. de trabajo | -40~+50℃ (ver curva de reducción de potencia a continuación) |
| Temperatura de la carcasa (Tc) | 90℃ | |
| Humedad de trabajo | 20 - 90% HR sin condensación | |
| TEMP. y humedad de almacenamiento | -40 - +80℃, 10 - 95% HR sin condensación | |
| Coeficiente de TEMP. | ±0.03%/℃(0 - 50℃) | |
| Vibración | 10 ~ 500Hz, 2G 10 minutos/ciclo, eje X Y Z 72 minutos cada uno | |
| Seguridad y EMC | Estándares de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 |
| Voltaje de resistencia | I/P-O/P: 1.88KVAC | |
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% HR | |
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | |
| Emisión EMC | FCC Part 15 Subpart B | |
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: Modo diferencial 2 kV | |
| Otros | Peso neto | 0.193KG |
| Dimensión | 74.4*66.4*24.0mm (Φ*An*Al) | |
| Embalaje | 385*290*190mm 80uds/CTN | |
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden a 120V de entrada, carga nominal y 25℃ de temperatura ambiente. | |
| 2. Utilizar solo dentro de una carcasa; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||
 |
 |
 |
 |
Especificación mecánica
| Cuando el voltaje de entrada es 120Vac, el número de controladores LED compatibles con disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (capacidad de ruptura: 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Cuando el voltaje de entrada es 277Vac, el número de controladores LED compatibles con disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (capacidad de ruptura: 6KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Operación de regulación
Productos relacionados
 el controlador LED de 30W ofrece una regulación TRIAC y 0-10V suave para tiras y módulos LED exigentes. La salida de voltaje constante de 120–277VAC es adecuada para hogares y empresas, mientras que el PFC activo y una eficiencia de hasta el 86% controlan el calor y los costos. La protección contra cortocircuitos y sobrecargas, la refrigeración por convección sin ventilador y una carcasa de plástico clasificada para lugares secos/húmedos garantizan un funcionamiento seguro y silencioso. Potencia máxima, totalmente regulable — 7 años de garantía.

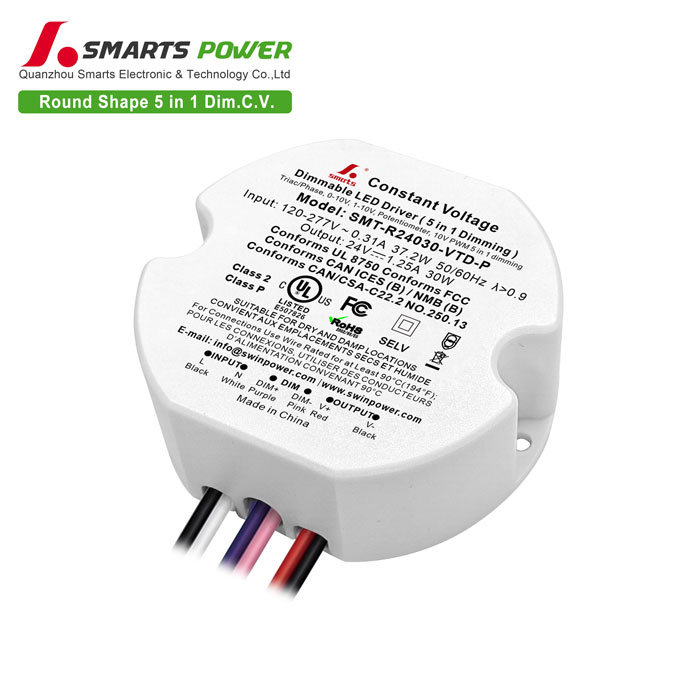

Modo:SMT-R24030-VTD-P voltaje de entrada: 100-277vac
