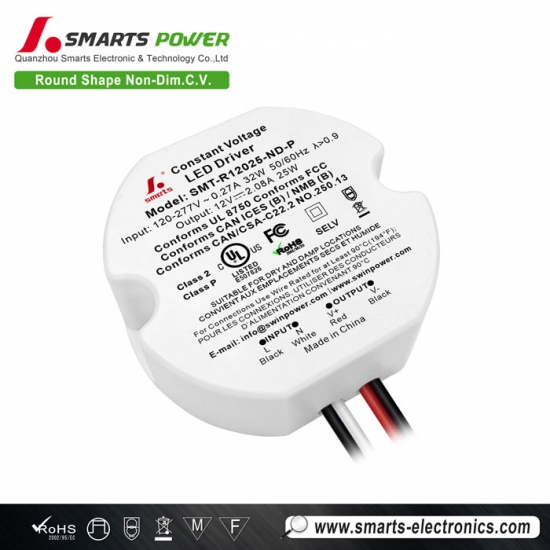

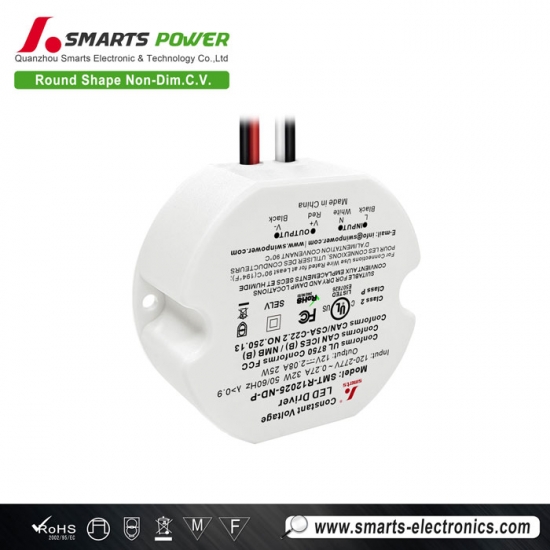

Más potencia, tamaño pequeño, controlador LED redondo de voltaje constante de 25W sin atenuación
El controlador LED redondo de 25W añade capacidad sin perder el perfil redondo compacto. La salida de voltaje constante y una entrada universal de 120–277VAC lo convierten en un reemplazo directo para muchas luminarias LED. El PFC activo y una eficiencia de hasta el 86% reducen el calor y las facturas; la protección contra cortocircuitos y sobrecargas lo mantiene seguro. Refrigeración por convección silenciosa sin ventilador, carcasa de plástico con clasificación para lugares secos/húmedos, garantía de 7 años.
Especificaciones
| Modelo | SMT-R12025-ND-P | SMT-R24025-ND-P | SMT-R48025-ND-P | |
| Certificado | UL / FCC / ICES-005 / Class P / Class 2 / SELV | |||
| Salida | Voltaje nominal de CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±3% | ±2% | ±2% | |
| Regulación de carga | ±2% | ±1% | ±1% | |
| Regulación de voltaje | ±0.5% | |||
| Corriente nominal | 2.08A | 1.04A | 0.52A | |
| Potencia nominal | 25W | |||
| Sobreimpulso | 10% | 5% | 5% | |
| Entrada | Rango de voltaje | 120-277VAC | ||
| Rango de frecuencia | 50 / 60Hz | |||
| Factor de potencia a plena carga | >0.9 | |||
| THD (típ.) a plena carga | ≤6% a 120VAC ≤13% a 277VAC | |||
| Eficiencia a plena carga | 81.2% a 120VAC 82% a 277VAC |
85.4% a 120VAC 86% a 277VAC |
86.5% a 120VAC 86% a 277VAC |
|
| Corriente CA (máx.) | 0.27A | |||
| Corriente de irrupción (típ.) | 2.28A, 35us a 50%Ipeak 120VAC 4.68A, 40us a 50%Ipeak 277VAC | |||
| Corriente de fuga | ||||
| Protección | Cortocircuito | Apaga el voltaje de salida, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | 105%~110% modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |||
| Entorno | TEMP. de trabajo (Ta) | -40~+50℃ | ||
| Temperatura de la carcasa (Tc) | 90℃ | |||
| Humedad de trabajo | 20 - 90% HR sin condensación | |||
| TEMP. de almacenamiento, humedad | -40 - +80℃, 10 - 95% HR sin condensación | |||
| Coeficiente de TEMP. | ±0.03%/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500Hz, 2G 10 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |||
| Seguridad y EMC | Estándares de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Voltaje de resistencia | I/P-O/P: 1.88KVAC | |||
| Resistencia de aislamiento | I/P-O/P: 100MΩ / 500VDC / 25℃ / 70% HR | |||
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | |||
| Emisión EMC | FCC Part 15 Subpart B; ANSI C63.4:2014+A1:2017; ICES-005 Issue 5; NMB-005 | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: Modo diferencial 2 kV | |||
| Otros | Peso neto | 0.138KG | ||
| Dimensión | 69.4*62.9*24.0mm (Φ*An*Al) | |||
| Embalaje | 385*290*190mm 80uds/CTN | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden a una entrada de 120V, carga nominal y temperatura ambiente de 25℃. | |||
| 2. Utilizar solo dentro de una carcasa; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
 |
 |
 |
 |
Especificación mecánica
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C (capacidad de ruptura: 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C (capacidad de ruptura: 6KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Operación de regulación de intensidad
Productos relacionados

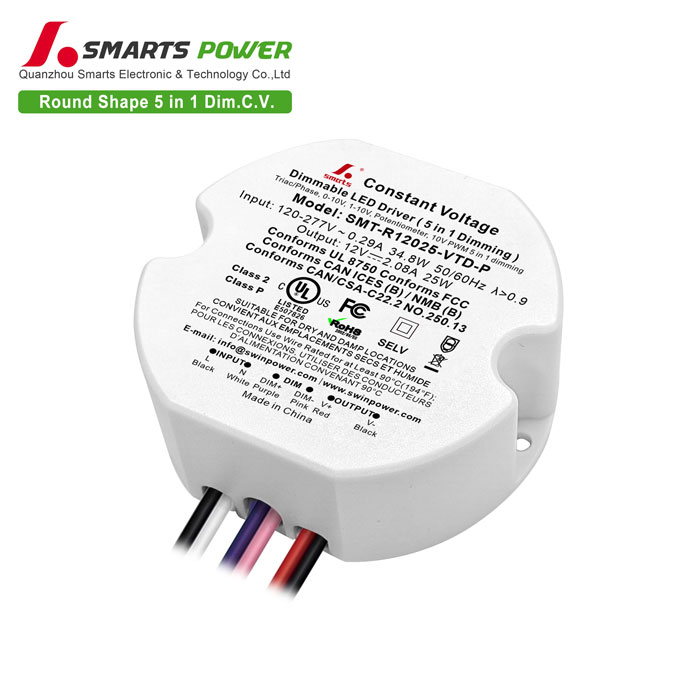

El controlador LED redondo regulable de 25W añade niveles de luz ajustables a accesorios de potencia media, letreros e iluminación de calas. Admite regulación TRIAC para hogares de modernización y regulación de 0-10V para nuevas construcciones comerciales, cubriendo ambos mundos. La salida de voltaje constante de 120–277VAC, el PFC activo y una eficiencia de hasta el 86% gestionan la energía de forma inteligente. La protección contra cortocircuitos/sobrecargas y la refrigeración por convección silenciosa se encuentran dentro de una carcasa de plástico clasificada para lugares secos/húmedos. 7 años de garantía.
