Controlador de fuente de alimentación LED de clase P de corriente constante de 30 W con atenuación PWM de 0 a 10 V para iluminación LED

Ultrafino, Controlador LED regulable de 30 W y corriente constante de 0 a 10 V Con función PFC activa integrada, alcanza una eficiencia de hasta el 84 %. Resistente al agua y al polvo, protege tanto la fuente de alimentación como la lámpara. 7 años de garantía.
  • Artículo No.:

    SMT-WDI030-CDA
  • marca:

    SMARTS
  • voltaje de entrada:

    100-277VAC
  • tensión de salida:

    3-30V
  • corriente de salida:

    300-1050mA
  • modo de trabajo:

    Constant Current
  • proceso de dar un título:

    UL,CE, FCC, ROHS
  • garantía:

    7 years
consulta ahora
detalles del producto

Fuente de alimentación LED ultradelgada de 60 W, 0-10 V, regulable, de corriente constante, resistente al agua y con protección IP67.

La carcasa totalmente de aluminio es resistente al agua IP67 y cuenta con un Fuente de alimentación LED regulable de 0 a 10 V y 30 W Con protección contra cortocircuitos, sobretemperatura, sobrecarga y sobretensión. El rango de atenuación es estable y uniforme, del 1 al 100 %, sin parpadeos.

Especificación

Modelo SMT-WDI030-CDA
Certificado ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Clase P / Tipo HL / UKCA
Producción Voltaje de CC 3-42 V
Reglamento vigente ±2%
Ondulación actual <3%
Corriente de sobreimpulso <0,1%
Corriente nominal 300-1050 mA (la corriente de salida se puede ajustar arbitrariamente dentro de este rango usando NFC)
Potencia nominal 30 W
Aporte Rango de voltaje 100-277 VCA
Rango de frecuencia 47 - 63 Hz
Factor de potencia (típico) a plena carga >0,98 a 120 VCA >0,95 a 230 VCA >0,9 a 277 VCA
THD(típico) a plena carga ≤14 % a 120 V CA ≤18 % a 230 V CA ≤23 % a 277 V CA
Eficiencia (típica) a plena carga >83% a 120 VCA >83% a 230 VCA >82% a 277 VCA
Corriente CA (máx.) 0,39 A
Corriente de entrada (típica) 4,5 A, 50 %, 84 us a 120 VCA; 9A, 50%, 84us a 230 VCA; 11A, 50%, 84us a 277 VCA
Corriente de fuga <0,5 mA
Protección Cortocircuito Modo de corriente constante, puede recuperarse automáticamente después de una eliminación anormal.
Sobrecarga ≤110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla
Sobretemperatura Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente;
Temperatura ambiente superior a 60℃ ± 5℃ para reducir la salida al 0%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente;
Ambiente TEMPERATURA DE TRABAJO. -40~+50℃ (ver curva de reducción a continuación)
Humedad de trabajo 20-95 % HR sin condensación
Almacenamiento TEM.,Humedad -40 - +80 ℃, 10 - 95 % HR sin condensación
Coeficiente de temperatura ±0,03 %/℃(0 - 50℃)
Vibración 10~500 Hz, 5G 12 minutos/ciclo, 72 minutos cada uno en los ejes X, Y y Z
Seguridad y compatibilidad electromagnética Normas de seguridad Regulaciones americanas: Normativa europea:
UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.); E495946 EN61347-1 EN61347-2-13
Tensión soportada Regulaciones americanas: Normativa europea:
Entrada/Salida/Salida: 3,75 kV CA; Entrada/Salida-Salida: 1,88 kV CA; Salida-Salida: 1,88 kV CA Entrada/Salida/Salida: 3,75 kVca; Entrada/Salida-Salida: 1,5 kVca; Salida-Salida: 0,5 kVca
Resistencia de aislamiento Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR
Prueba de inmunidad a sobretensiones Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV
Emisión EMC Regulaciones americanas: Normativa europea:
FCC 47 CFR Parte 15, Subparte B (EE. UU.) EN55015 EN 61000-3-3
Otros Peso neto 0,5 kg
Dimensión 314,7 x 38,5 x 23,6 mm (largo x ancho x alto)
Embalaje 380*295*210 mm 30 piezas/caja
Notas 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente.
2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga.


Especificación mecánica


Calibre de cable americano
LN30
Cable de entrada Negro (L) Blanco (N) Verde (G) (3C*18AWG)
Cable de salida Negro (V+) Blanco y gris (CW-) Amarillo (WW-) (3C*18AWG)
Cable de señal Púrpura (D+) Rosa (D-) (2C*18AWG)
Observaciones:

Cálido consejo s :

Corriente máxima recomendada (A) = diámetro del cable (mm) 2 ) x 10 A/mm 2 .

Por ejemplo: 1 mm 2 Cable de salida, Corriente máxima recomendada (A) = 1 mm 2 x 10 A/mm 2 =10A


Operación de atenuación

Usando un regulador de intensidad ---0-10/ 1-10 V / 10 V PWM / Potenciómetro oscurecimiento


Función NFC





Aplicación ProNFC

Dispositivos portátiles NFC

Descargar para iOS

Descargar para Android

Ajuste ligeramente la corriente de salida mediante NFC

La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (lectura y escritura NFC).

dispositivo: NFC-RW) cerca del área de señal NFC del controlador LED regulable.

Establezca la dirección fácilmente mediante NFC

La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (lectura y escritura NFC).

dispositivo:NFC-RW) cerca del área de señal NFC del controlador LED regulable.


Productos relacionados

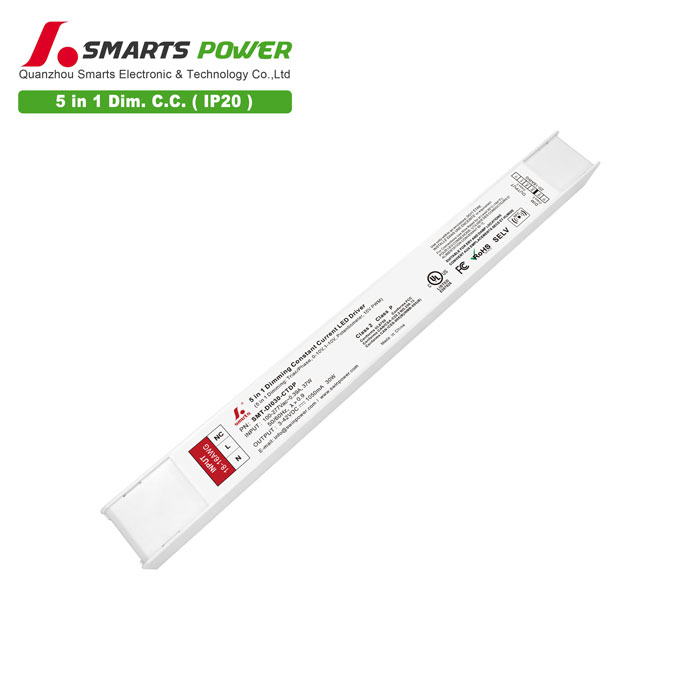

60w dimmable driver for led strip lights Esta lámpara de 30 W con carcasa de plástico Fuente de alimentación LED regulable de 0 a 10 V y triac Con un diseño ultrafino, ideal para proyectos de iluminación LED en interiores en espacios reducidos. Cumple con las normativas internacionales de seguridad de iluminación LED. 7 años de garantía.
