Ultrafino Fuente de alimentación LED regulable de 0 a 10 V y 40 W Con carcasa de aluminio para una excelente disipación del calor, ideal para uso en exteriores en espacios secos y húmedos. Ideal para instalar con iluminación LED o proyectos de iluminación de señalización móvil.
Especificación
| Modelo | SMT-WDI040-CDA | ||
| Certificado | ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Clase P / Tipo HL / UKCA | ||
| Producción | Voltaje de CC | 3-42 V | |
| Reglamento vigente | ±2% | ||
| Ondulación actual | <4% | ||
| Corriente de sobreimpulso | <0,1% | ||
| Corriente nominal | 400-1400 mA (la corriente de salida se puede ajustar arbitrariamente dentro de este rango usando NFC) | ||
| Potencia nominal | 40 W | ||
| Aporte | Rango de voltaje | 100-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | >0,98 a 120 V CA >0,96 a 230 V CA >0,93 a 277 V CA | ||
| THD(típico) a plena carga | ≤13 % a 120 V CA ≤17 % a 230 V CA ≤23 % a 277 V CA | ||
| Eficiencia (típica) a plena carga | >83% a 120 VCA >83% a 230 VCA >82% a 277 VCA | ||
| Corriente CA (máx.) | 0,51 A | ||
| Corriente de entrada (típica) | 5,5 A, 50 %, 78 us a 120 VCA; 10,5 A, 50 %, 76 us a 230 VCA; 12,5 A, 50 %, 78 nosotros a 277 VCA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de corriente constante, puede recuperarse automáticamente después de una eliminación anormal. | |
| Sobrecarga | ≤110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; Temperatura ambiente superior a 60℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; |
||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-95 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10~500 Hz, 5G 12 minutos/ciclo, 72 minutos cada uno en los ejes X, Y y Z | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | Regulaciones americanas: | Normativa europea: |
| UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.); E495946 | EN61347-1 EN61347-2-13 | ||
| Tensión soportada | Regulaciones americanas: | Normativa europea: | |
| Entrada/Salida/Salida: 3,75 kV CA; Entrada/Salida-Salida: 1,88 kV CA; Salida-Salida: 1,88 kV CA | Entrada/Salida/Salida: 3,75 kVca; Entrada/Salida-Salida: 1,5 kVca; Salida-Salida: 0,5 kVca | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | ||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||
| Emisión EMC | Regulaciones americanas: | Normativa europea: | |
| FCC 47 CFR Parte 15, Subparte B (EE. UU.) | EN55015 EN 61000-3-3 | ||
| Otros | Peso neto | 0,5 kg | |
| Dimensión | 314,7 x 38,5 x 23,6 mm (largo x ancho x alto) | ||
| Embalaje | 380*295*210 mm 30 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | |||
Especificación mecánica
| Calibre de cable americano | |
| LN30 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3C*18AWG) |
| Cable de salida | Negro (V+) Blanco y gris (CW-) Amarillo (WW-) (3C*18AWG) |
| Cable de señal | Púrpura (D+) Rosa (D-) (2C*18AWG) |
| Observaciones: | |
Cálido consejo s :
Corriente máxima recomendada (A) = diámetro del cable (mm) 2 ) x 10 A/mm 2 .
Por ejemplo: 1 mm 2 Cable de salida, Corriente máxima recomendada (A) = 1 mm 2 x 10 A/mm 2 =10A
Operación de atenuación
Usando un regulador de intensidad ---0-10/ 1-10 V / 10 V PWM / Potenciómetro oscurecimiento
Función NFC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente la corriente de salida mediante NFC
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo:NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Productos relacionados
|

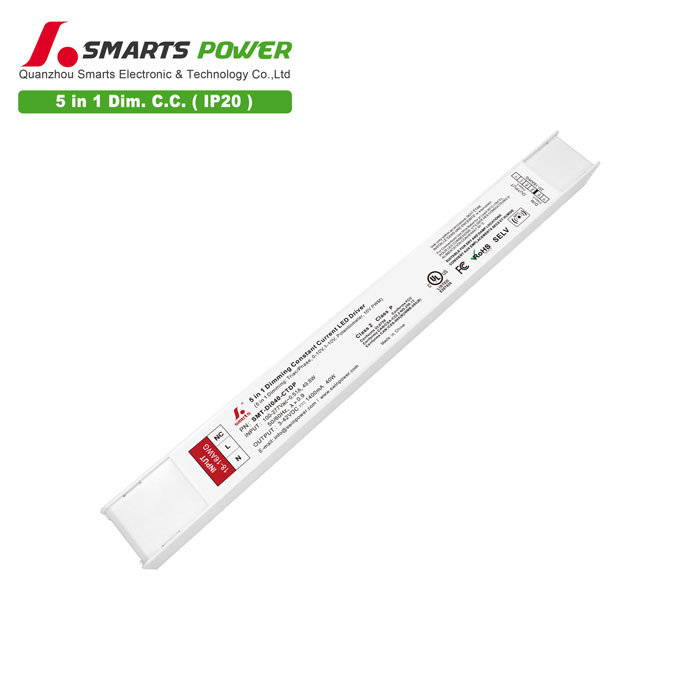

Modo: SMT-DI040-CTDP Voltaje de entrada: 100-277 V CA
