Controlador LED de luz de riel magnético de voltaje constante de 100 W y 24 V sin atenuación para luz LED
Controlador LED de luz de riel magnético de voltaje constante de 100 W y 24 V sin atenuación para luz LED
Controlador LED de luz de riel magnético de voltaje constante de 100 W y 24 V sin atenuación para luz LED
Nueva serie de luces de riel magnéticas no regulables de Smartspower con fuente de alimentación LED de voltaje constante Presenta un diseño ultrafino, excelente disipación de calor y modo de funcionamiento a voltaje constante con protección contra cortocircuitos, sobretemperatura y sobrecarga. Cuenta con certificación UL, cumple con las normativas internacionales de seguridad en iluminación y ofrece 7 años de garantía.
Especificación
| Modelo | SMT-IMT24200-ND-A | SMT-IMT48200-ND-A | |
| Certificado | UL/SELV/FCC/RoHS/REACH | ||
| Producción | Voltaje de CC | 24 V | 48 V |
| Tolerancia de voltaje | ±1,5% | ±1% | |
| Regulación de voltaje | ≤0,5% | ||
| Corriente nominal | 8.34A | 4.17A | |
| Potencia nominal | 200 W | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 120-277 V CA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA; 0,95 a 277 V CA | ||
| THD(típ.) a plena carga | <20% a 120 y 277 V CA | ||
| Eficiencia (típica) a plena carga |
≥91,5 % a 120 V CA
≥93,5 % a 277 V CA |
≥91,5 % a 120 V CA
≥93,5 % a 277 V CA |
|
| Corriente CA (máx.) | 1.9A | ||
| Corriente de entrada (típ.) | 28 A, 470 µs a 50 % 120 V CA; 71 A, 328 µs a 50 % 277 V CA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobrecarga | ≤120% Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura | 100℃ ± 10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento | ||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20 - 90 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 (EE. UU.) | |
| Tensión soportada | I/P-0/P: 1,8 KVCA I/PF/G: 1,8 KVCA O/PF/G: 0,5 KVCA (EE. UU.) | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||
| Emisión EMC | FCC Parte 15 Subparte B (EE. UU.) | ||
| Prueba de inmunidad contra sobretensiones | Modo diferente: 2KV, Modo común: 4KV | ||
| Otros | Peso neto | 0,85 kg | |
| Dimensión | 337,2 x 22,4 x 44 mm / 13,27 x 1,73 x 0,88 pulgadas (largo x ancho x alto) | ||
| Embalaje | 20 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | |||
Especificación mecánica
| Calibre de cable americano MGQ101 | |
| Cables de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Producción | Incorporación de la pista y a través del riel guía de la corriente de salida del controlador |
| Observación: Asegúrese de realizar la conexión correctamente; de lo contrario, el producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A): 1 mm² x 10 A/mm² = 10 A.
Pista compatible :
Operación de atenuación
Productos relacionados
|

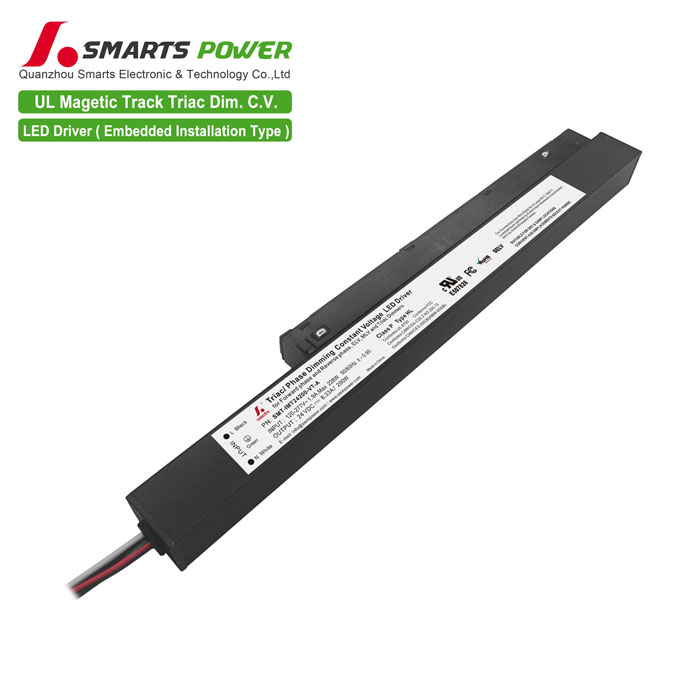

Modo: SMT-IMT24200-VT-A Voltaje de entrada: 100-277 V CA
