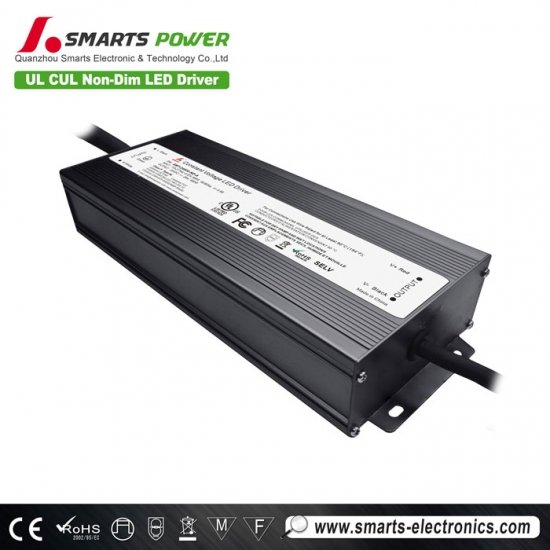

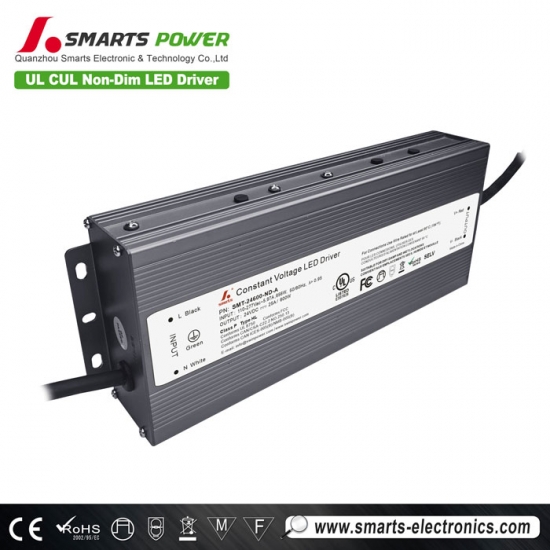

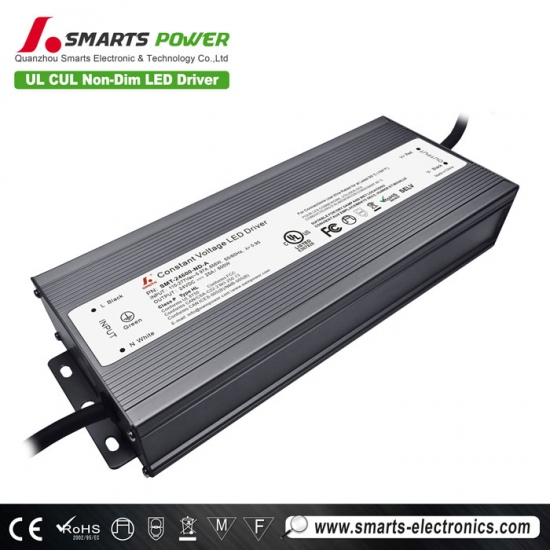

Controlador LED de voltaje constante de 24 voltios y 600 W, resistente al agua IP67, no regulable, para luces LED de exterior
El nuevo sistema Smartspower actualizado Controlador LED no regulable Cuenta con función PFC activa integrada, modo de trabajo de voltaje constante y una eficiencia de hasta el 93 %. Ofrece una protección estable y segura para las lámparas. Cuenta con una garantía de 7 años.
Especificación
| Modelo | SMT-24600-ND-A | SMT-36600-ND-A | SMT-48600-ND-A | |
| Certificado | UL / FCC / Tipo HL / Clase P / SELV / CE / RoHS / REACH | |||
| Producción | Voltaje de CC | 24 V | 36 V | 48 V |
| Ajuste fino del voltaje | / | |||
| Tolerancia de voltaje | ±1,5% | ±1% | ±1% | |
| Regulación de voltaje | ≤0,5% | |||
| Corriente nominal | 25A | 16.67A | 12,5 A | |
| Potencia nominal | 600 W | |||
| Regulación de carga | ±1% | |||
| Aporte | Rango de voltaje | 110-277 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA 0,95 a 277 V CA | |||
| THD(típico) a plena carga | <20 % a 120 V CA y 277 V CA | |||
| Eficiencia (típica) a plena carga |
≥91 % a 120 V CA
≥93 % a 277 V CA 85 % a 277 V CA |
≥90 % a 120 V CA
≥92 % a 277 V CA |
≥90 % a 120 V CA
≥92 % a 277 V CA |
|
| Corriente CA (máx.) | 6A | |||
| Corriente de entrada (típica) | 52 A, 810 us al 50 % de I pico 110 V CA; 76 A, 148 us al 50 % de I pico 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Apague el voltaje de salida, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobrecarga | ≥120% Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobretemperatura | 100℃ ± 10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento | |||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+60℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-90 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 (EE. UU.) | ||
| Tensión soportada | Entrada/Salida/Salida: 1,8 KVCA | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |||
| Emisión EMC | FCC Parte 15 Subparte B; | |||
| Prueba de inmunidad a sobretensiones | Modo diferente: 2KV, Modo común: 4KV | |||
| Otros | Peso neto | 1,98 kg | ||
| Dimensión | 284 x 109 x 48,5 mm (largo x ancho x alto) | |||
| Embalaje | 380*305*160 mm 5 piezas/caja | |||
| Notas | 1. 1.Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | ||||

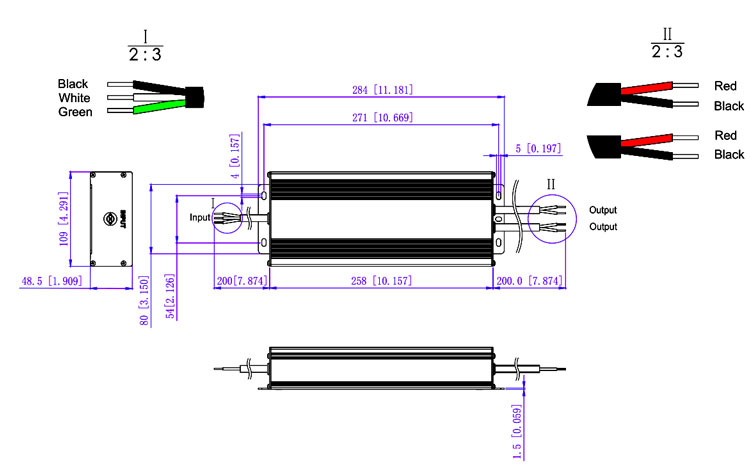

Especificación mecánica
| Calibre de cable americano | |
| DT601 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Cable de salida (24 V y 36 V) |
Rojo (V+) Negro (V-) (2*14 AWG)
Rojo (V+) Negro (V-) (2*14 AWG) |
| Cable de salida (48 V) | Rojo (V+) Negro (V-) (2*14 AWG) |
| Observaciones: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Podemos personalizar cualquier otra solicitud de cable.

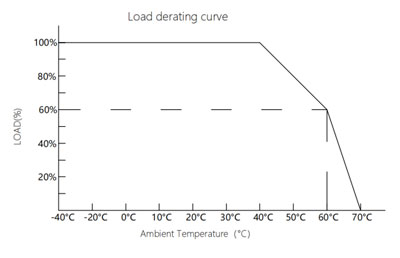

■ Curva de reducción ( carga de salida contra TEMP .)
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. Tenga en cuenta que el aumento de la temperatura de las luminarias LED durante un largo período de tiempo provocará que su potencia aumente.
Por lo tanto, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para evitar sobrecargas.

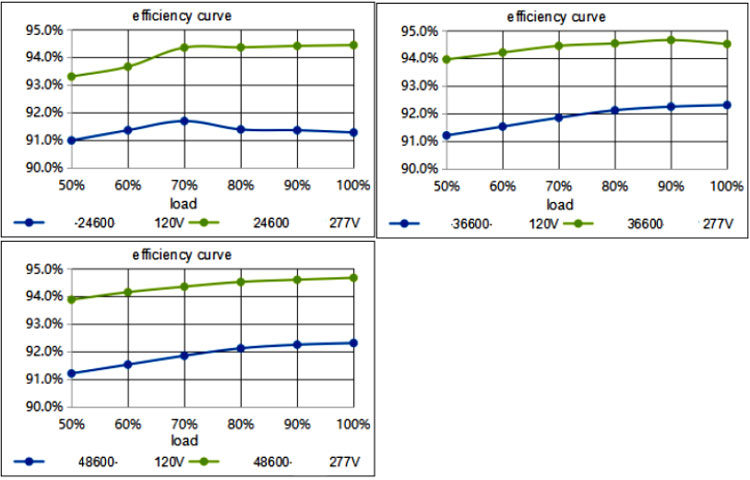

■ mi eficiencia Curva (eficiencia contra carga de salida)

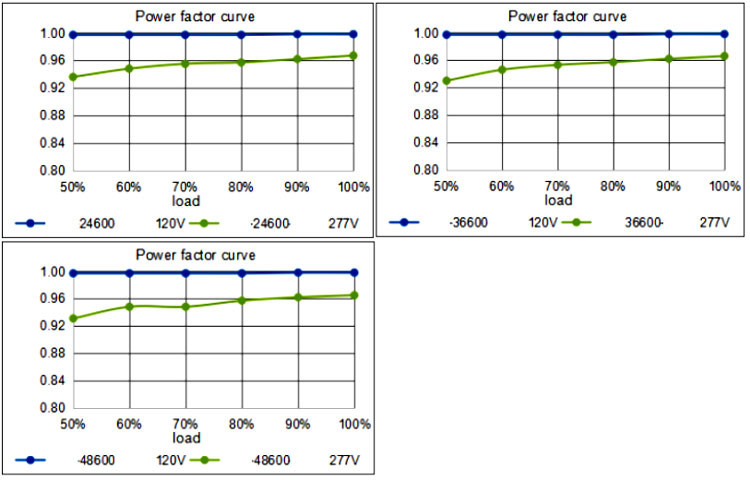

■ Curva del factor de potencia

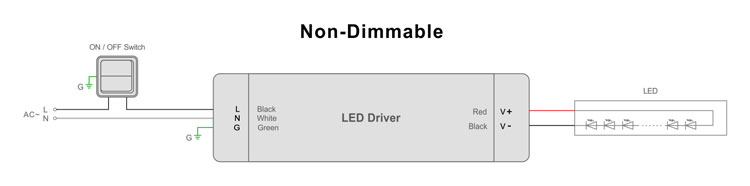

Diagrama de conexión
■ Instrucción:
1. Confirme si el voltaje de entrada nominal de la fuente de alimentación está dentro del rango de voltaje del mercado antes de usarla.
2. Preste atención a la distinción entre las líneas de entrada y salida de la fuente de alimentación para evitar daños en la energía o accidentes de seguridad innecesarios causados por la conexión de la línea inversa.
3. La fuente de alimentación no se puede apilar para su instalación (ubicación), y la distancia de instalación entre la fuente de alimentación y la fuente de alimentación debe ser superior a 10 cm. Múltiples fuentes de alimentación.
Los suministros deben instalarse en un espacio estrecho y la temperatura ambiente debe ser inferior a 55 ℃ durante su uso; por ejemplo, cajas de distribución, etc.
4. Para prolongar la vida útil de la fuente de alimentación, esta debe instalarse en un entorno que favorezca la disipación del calor tanto como sea posible;
5. A medida que aumenta la temperatura ambiente, la energía utilizada por la fuente de alimentación disminuye gradualmente y la vida útil de la fuente de alimentación también se acorta gradualmente.
6. No lo utilice bajo cargas anormales: la sobrecarga puede causar daños a la fuente de alimentación y cargas extremadamente livianas pueden provocar un mal funcionamiento de la fuente de alimentación.
7. Para garantizar la seguridad y reducir las interferencias, asegúrese de que el cable de tierra esté conectado a tierra de manera confiable.
8. Si los controladores LED regulables no funcionan correctamente, no realice el mantenimiento de forma privada, sino contáctenos: sales1@smartselectronics.com O llame al teléfono: 0086-595-27256889
Productos relacionados
|

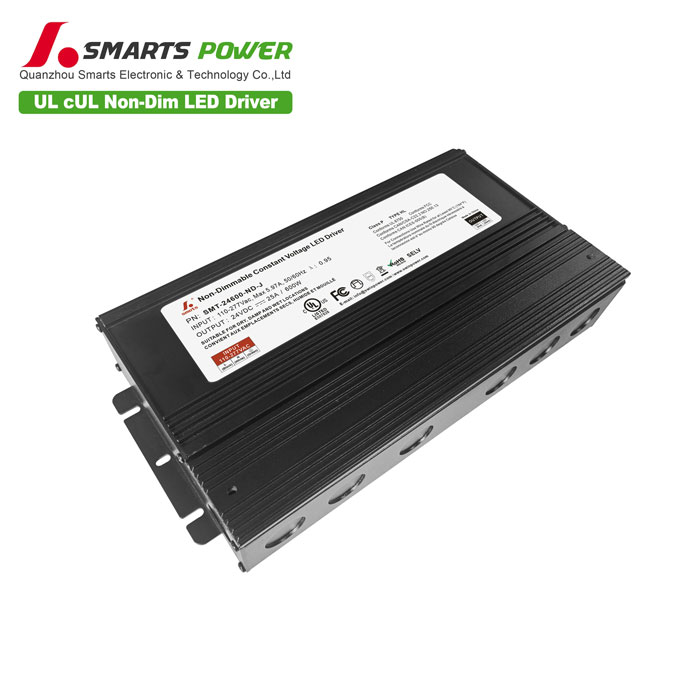

Este no Controlador LED regulable de 600 W Está integrado con la caja de conexiones y cuenta con múltiples funciones de protección, como cortocircuito, sobretemperatura y sobrecarga. Funciona a voltaje constante y cuenta con función PFC activa integrada. Es ideal para su instalación en grandes supermercados y proyectos de iluminación residencial, y cuenta con una garantía de 7 años.
