Transformador electrónico regulable ELV de 30 W, 12 V/24 V, controlador LED regulable para instalación oculta, UL/cUL/FCC.
proporciona unaLED de voltaje constante de 12V/24VTransformadorOfrece una salida de alta potencia y admite atenuación Triac, ELV y MLV. Al combinarse con atenuadores como Lutron-CL o Diva, permite una atenuación continua y fluida del 0 % al 100 %. Garantiza un funcionamiento estable incluso con cargas ultrabajas (del 20 % al 100 %) y cuenta con un factor de potencia de 0,94 y una eficiencia del 88 %. El producto cuenta con las certificaciones UL/cUL, FCC, RoHS, SELV y REACH, y tiene una garantía de 5 años.
Especificación
| Modelo | SMT-12030VT-ETJ2 | SMT-12030VT-ETJ2 | |
| Certificado | UL/cUL, FCC, ROHS, SELV, REACH | ||
| Producción | Voltaje CC | 12V | 24V |
| Tolerancia de voltaje | ±1,5 V | ±2,5 V | |
| Corriente nominal | 2.5A | 1,25 A | |
| Potencia nominal | 30W | ||
| Aporte | Rango de voltaje | 120 V CA | |
| Rango de frecuencia | 50/60 Hz | ||
| Factor de potencia (típico) | 0,94 a 120 V CA | ||
| Distorsión armónica total | THD | ||
| Eficiencia (típica) | 88% a 120 VCA | ||
| Corriente alterna (típica) | 0,3A | ||
| Corriente de fuga | |||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | |
| Sobrecarga | Modo de recuperación automática tras eliminarse la condición de fallo. | ||
| Ambiente | Temperatura de trabajo (Ta) | -40~+60℃ (ver curva de reducción de potencia a continuación) | |
| Temperatura de la carcasa (Tc) | 90℃ | ||
| Humedad de trabajo | 20 ~ 95% HR sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 ~ +90, 10 ~ 95% HR | ||
| Coeficiente de temperatura | ±0,03 %/℃ (0~50℃) | ||
| Vibración | 10~500Hz, 5G 10 min/1 ciclo, período de 60 min cada uno a lo largo de los ejes X, Y, Z. | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750 | |
| Tensión de resistencia | I/PO/P: 1,88 kV CA | ||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | ||
| Emisión EMC | FCC Parte 15 Subparte B | ||
| Otros | Peso | 0,175 kg | |
| Dimensión | 114,9*80*40,4 mm | ||
| Embalaje | 36*24*19 cm 20 unidades/caja | ||
 |
 |
 |
 |

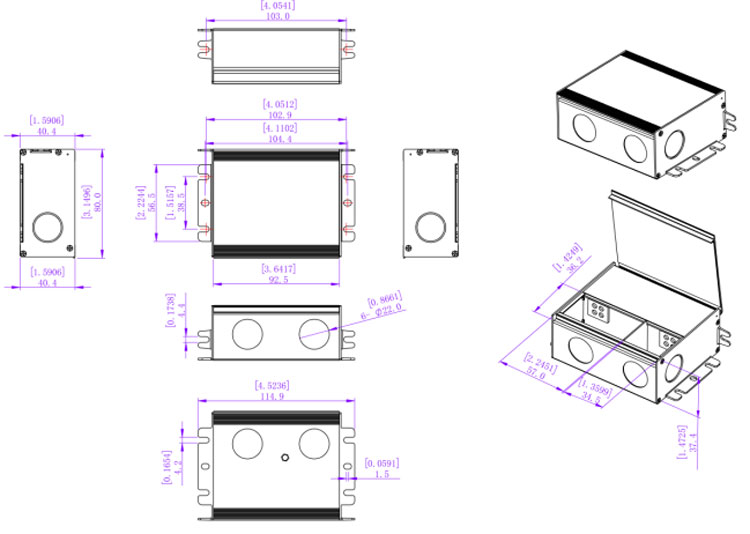

Especificación mecánica
1. Entrada con terminales. Los cables de fase (negro) y neutro (blanco) deben conectarse a la corriente alterna (CA);
2. Salida LED SEC: salida positiva roja (LED+), salida negativa negra (LED-). Conectado a la luz LED.
Consejos útiles:
1. Diámetro de cable sugerido: Entrada 0,75-2 mm2Salida: 0,5-2 mm2.
2. Podemos personalizar cualquier otra solicitud.
Operación de atenuación
■ Instrucción:
1. Antes de usar la fuente de alimentación, compruebe que la tensión de entrada nominal se encuentra dentro del rango de tensión del mercado.
2. Preste atención a la distinción entre las líneas de entrada y salida de la fuente de alimentación para evitar daños en la alimentación o accidentes de seguridad innecesarios causados por la conexión de la línea inversa.
3. Las fuentes de alimentación no se pueden apilar para su instalación (ubicación), y la distancia de instalación entre las fuentes de alimentación debe ser superior a 10 cm. Varias fuentes de alimentación deben instalarse en un espacio reducido, y la temperatura ambiente debe ser inferior a 55 ℃ durante su uso; por ejemplo, en cajas de distribución, etc.
4. Para prolongar la vida útil de la fuente de alimentación, esta debe instalarse en un entorno que favorezca al máximo la disipación del calor;
5. A medida que aumenta la temperatura ambiente, la potencia utilizada por la fuente de alimentación disminuye gradualmente y la vida útil de la fuente de alimentación también se acorta gradualmente.
6. No lo utilice bajo cargas anormales: la sobrecarga puede dañar la fuente de alimentación, y las cargas extremadamente ligeras pueden provocar un mal funcionamiento de la misma.
7. Para garantizar la seguridad y reducir las interferencias, asegúrese de que el cable de tierra esté conectado a tierra de forma fiable.
8. Si el controlador LED no funciona correctamente, por favor, no intente repararlo por su cuenta, sino que póngase en contacto con nosotros:sales1@smartselectronics.com O bien, llame al: 0086-595-27256889
