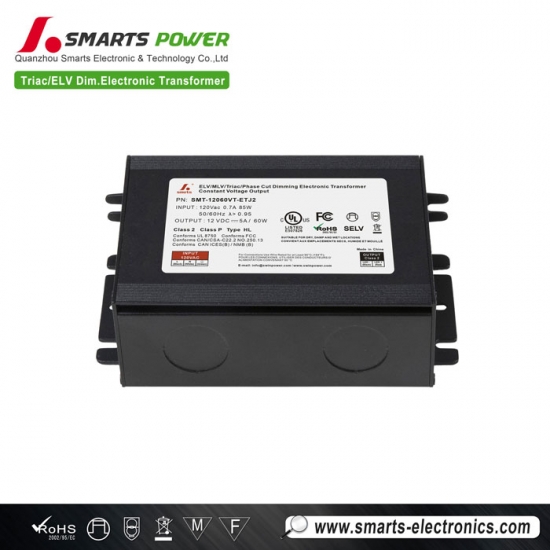

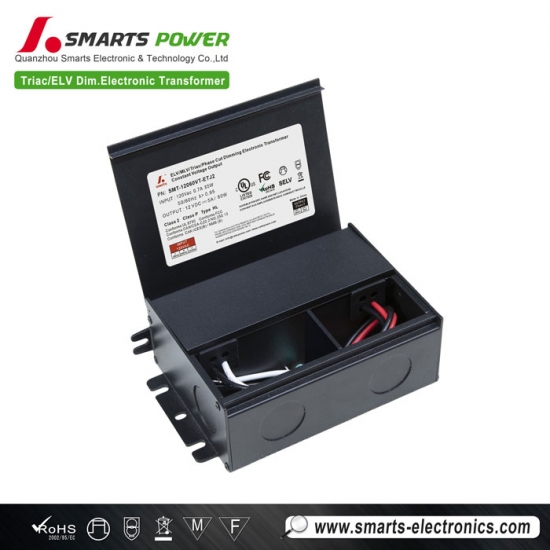

Controlador LED regulable de clase 2 de 12 V/24 V ELV. Transformador electrónico de 60 W para uso en interiores.
EsteTransformador electrónico regulable mediante TRIAC de 60 WOfrece un alto rendimiento energético incluso en funcionamiento continuo. Admite los modos de atenuación TRIAC, ELV y MLV, y es compatible con los atenuadores más comunes. Es resistente al agua y a la humedad, por lo que resulta apta para entornos secos y húmedos. Cuenta con las certificaciones FCC, RoHS, SELV y REACH, y actualmente está en proceso de obtener la certificación UL. Además, incluye una garantía de 5 años.
Especificación
| Modelo | SMT-12060VT-ETJ2 | SMT-24060VT-ETJ2 | |
| Certificado | UL / FCC / ICES-005 / Clase P / Clase 2 / TIPO HL / SELV / ROHS / REACH | ||
| Producción | Voltaje CC | 12V | 24V |
| Tolerancia de voltaje | ±1V | ±1,5 V | |
| Corriente nominal | 5.0A | 2.5A | |
| Potencia nominal | 60W | ||
| Aporte | Rango de voltaje | 120 V CA | |
| Rango de frecuencia | 50/60 Hz | ||
| Factor de potencia (típico) | >0,95 | ||
| Distorsión armónica total | THD | ||
| Eficiencia (típica) | 88% a 120 VCA | ||
| Corriente alterna (típica) | 0,7 A | ||
| Corriente de fuga | |||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | |
| Sobrecarga | Modo de recuperación automática tras eliminarse la condición de fallo. | ||
| Ambiente | Trabajo TEMP. | -40~+60℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 ~ 95% HR sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 ~ +90, 10 ~ 95% HR | ||
| Coeficiente de temperatura | ±0,03 %/℃ (0~50℃) | ||
| Vibración | 10~500Hz, 5G 10 min./1 ciclo, período de 60 min. cada uno a lo largo de los ejes X, Y, Z. | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |
| Tensión de resistencia | I/PO/P: 1,88 kV CA | ||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | ||
| Emisión EMC | CFR47 FCC Parte 15 Subparte B:2020; ICES-005 Edición 5; ANSI C63.4a-2017 | ||
| Otros | Peso | 0,35 kg | |
| Dimensión | Consulte las especificaciones mecánicas. | ||
| Embalaje | 36*24*19 cm (20 unidades/caja) | ||
 |
 |
 |
 |

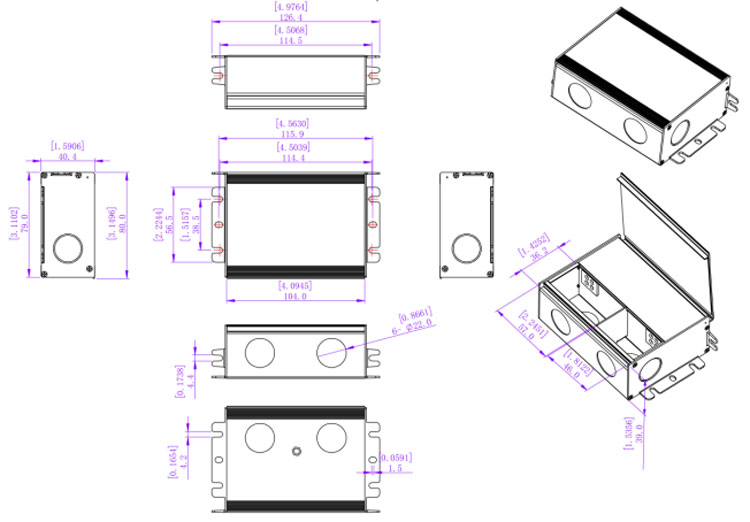

Especificación mecánica
1. Entrada con terminales. Los cables de fase (negro) y neutro (blanco) deben conectarse a la corriente alterna (CA);
2. Salida LED SEC: salida positiva roja (LED+), salida negativa negra (LED-). Conectado a la luz LED.
Consejos útiles:
1. Diámetro de cable sugerido: Entrada 0,75-2 mm2Salida: 0,5-2 mm2.
2. Podemos personalizar cualquier otra solicitud.

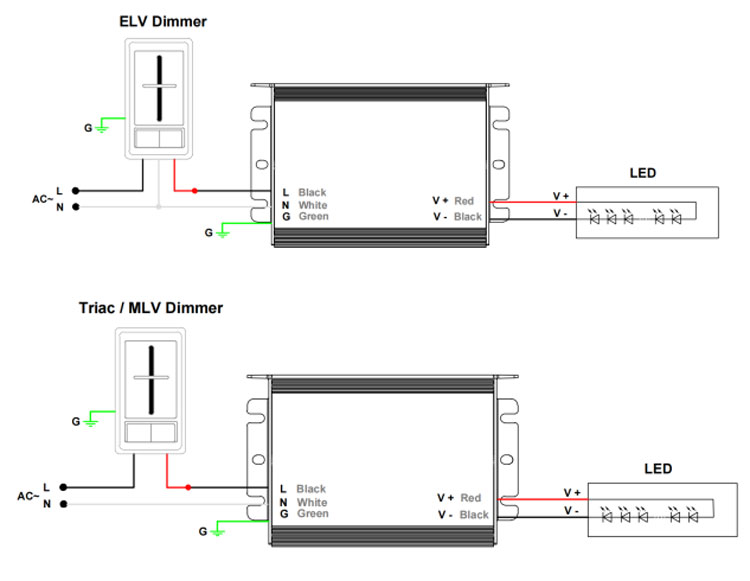

Operación de atenuación
■ Instrucción:
1. Antes de usar la fuente de alimentación, compruebe que la tensión de entrada nominal se encuentra dentro del rango de tensión del mercado.
2. Preste atención a la distinción entre las líneas de entrada y salida de la fuente de alimentación para evitar daños en la alimentación o accidentes de seguridad innecesarios causados por la conexión de la línea inversa.
3. Las fuentes de alimentación no se pueden apilar para su instalación (ubicación), y la distancia de instalación entre las fuentes de alimentación debe ser superior a 10 cm. Varias fuentes de alimentación deben instalarse en un espacio reducido, y la temperatura ambiente debe ser inferior a 55 ℃ durante su uso; por ejemplo, en cajas de distribución, etc.
4. Para prolongar la vida útil de la fuente de alimentación, esta debe instalarse en un entorno que favorezca al máximo la disipación del calor;
5. A medida que aumenta la temperatura ambiente, la potencia utilizada por la fuente de alimentación disminuye gradualmente y la vida útil de la fuente de alimentación también se acorta gradualmente.
6. No lo utilice bajo cargas anormales: la sobrecarga puede dañar la fuente de alimentación, y las cargas extremadamente ligeras pueden provocar un mal funcionamiento de la misma.
7. Para garantizar la seguridad y reducir las interferencias, asegúrese de que el cable de tierra esté conectado a tierra de forma fiable.
8. Si el controlador LED no funciona correctamente, por favor, no intente repararlo por su cuenta, sino que póngase en contacto con nosotros:sales1@smartselectronics.com O bien, llame al: 0086-595-27256889
Productos relacionados

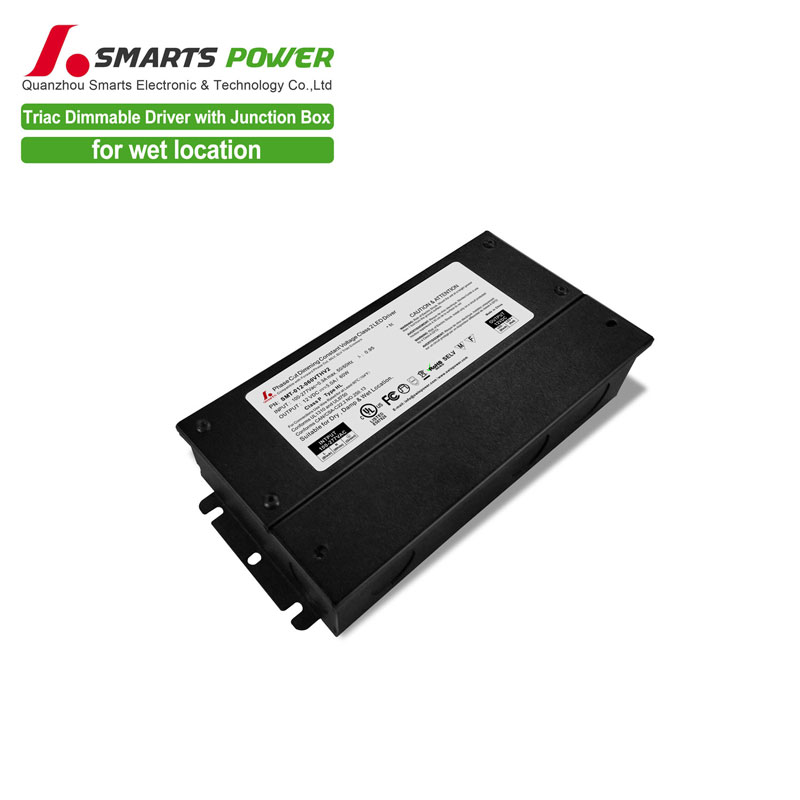

 Fuente de alimentación LED regulable mediante triacCon un diseño de caja de conexiones integrada. Cuenta con una carcasa totalmente metálica para una excelente disipación del calor. Cumple con los estándares internacionales de seguridad de iluminación y viene con una garantía extendida de 7 años.
