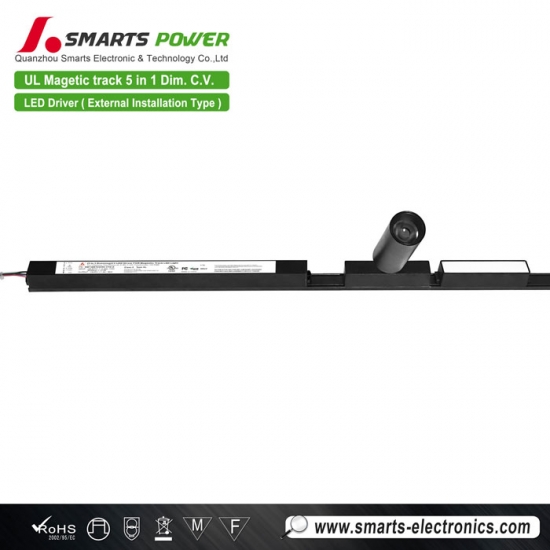

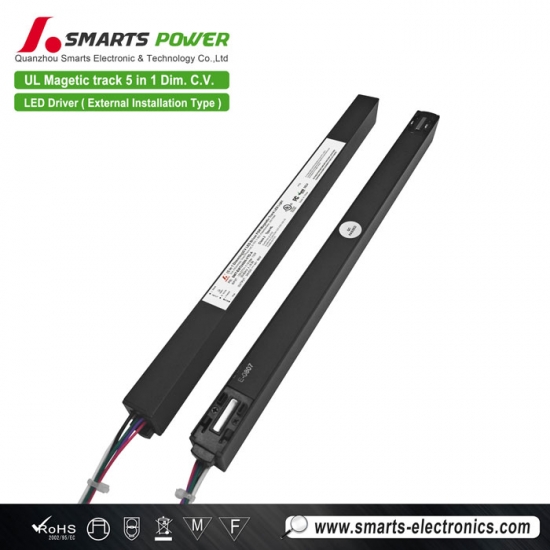

Este pista magnética triac y 0 10v controlador de LED de voltaje constante Cuenta con PFC (Corrección del Factor de Potencia) activo integrado para una eficiencia de hasta el 91 %. Ofrece modos PWM y Buck. Esta luz LED magnética es ideal para cocinas, comedores, salas de estar y dormitorios. Oculta la fuente de alimentación dentro del riel.
Especificación
| Modelo | SMT-EMT24100-VTD-A | SMT-EMT48100-VTD-A | |
| Certificado | UL/SELV/FCC/RoHS/REACH | ||
| Producción | Voltaje de CC | 24 V | 48 V |
| Tolerancia de voltaje | ±1,5% | ±1% | |
| Regulación de voltaje | ≤0,5% | ||
| Corriente nominal | 4.17A | 2.08A | |
| Potencia nominal | 100 W | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 110-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA 0,95 a 277 V CA | ||
| THD(típico) a plena carga | <20 % a 120 V CA y 277 V CA | ||
| Eficiencia (típica) a plena carga | ≥88,5 % a 120 V CA ≥91 % a 277 V CA | ≥88,5 % a 120 V CA ≥91 % a 277 V CA | |
| Corriente CA (máx.) | 1.2A | ||
| Corriente de entrada (típica) | 17 A, 810 µs al 50 % de I pico, 110 V CA; 38 A, 148 µs al 50 % de I pico, 277 V CA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobrecarga | ≤120% Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura | 100℃ ± 10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento | ||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+60℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-90 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 (EE. UU.) | |
| Tensión soportada | I/P-0/P: 1,8 KVCA I/PF/G: 1,8 KVCA O/PF/G: 0,5 KVCA (EE. UU.) | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | ||
| Emisión EMC | FCC Parte 15 Subparte B (EE. UU.) | ||
| Prueba de inmunidad a sobretensiones | Modo diferente: 2KV, Modo común: 4KV | ||
| Otros | Peso neto | 0,4 kg | |
| Dimensión | 355,5 x 20 x 24,2 mm (largo x ancho x alto) | ||
| Embalaje | 50 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | |||
Especificación mecánica
| Calibre de cable americano MGR101 | |
| Cables de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Producción | Incorporación de la pista y a través del riel guía de la corriente de salida del controlador |
| Cable de atenuación | Púrpura (D+) Rosa (D-) (2*0,35 mm²) |
| Observación: Asegúrese de realizar la conexión correctamente; de lo contrario, el producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
Pista compatible :

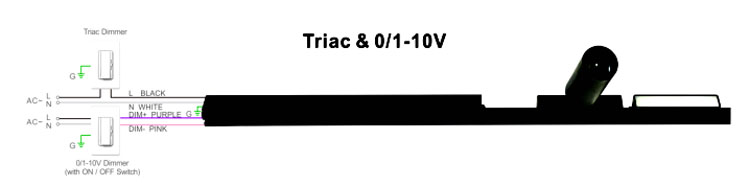

Operación de atenuación
Usando dos formas de atenuación al mismo tiempo, Debe asegurarse de que la iluminación LED alcance el máximo brillo. Luego, puede usar la otra atenuación.
Uso de una atenuación --- Atenuación por corte de fase/TRIAC
La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión
Un regulador de fase/Triac o sistema de iluminación.
Trabajando con fase directa/borde delantero, MLV y fase inversa/borde posterior, ELV, reguladores TRIAC o sistema de iluminación.
La carga mínima es de aproximadamente el 15%.
Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.
Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
