Controlador LED regulable por triac de corriente constante de 60 W, tamaño delgado, resistente al agua IP67, 500 mA-2100 mA
El éxito de ventas de Smartspower
Controlador LED regulable por triac ultrafino
Tiene un rango de atenuación del 1 al 100 %, que es suave, estable y sin parpadeos. Es compatible con la mayoría de los reguladores triac MLV ELV del mercado para lograr una atenuación suave y estable.
Controlador LED regulable por triac de corriente constante de 60 W, tamaño delgado, resistente al agua IP67, 500 mA-2100 mA
El éxito de ventas de Smartspower
Controlador LED regulable por triac ultrafino
Tiene un rango de atenuación del 1 al 100 %, que es suave, estable y sin parpadeos. Es compatible con la mayoría de los reguladores triac MLV ELV del mercado para lograr una atenuación suave y estable.
Controlador LED regulable por triac de corriente constante de 60 W, tamaño delgado, resistente al agua IP67, 500 mA-2100 mA
El éxito de ventas de Smartspower
Controlador LED regulable por triac ultrafino
Tiene un rango de atenuación del 1 al 100 %, que es suave, estable y sin parpadeos. Es compatible con la mayoría de los reguladores triac MLV ELV del mercado para lograr una atenuación suave y estable.
El éxito de ventas de Smartspower Controlador LED regulable por triac ultrafino Tiene un rango de atenuación del 1 al 100 %, que es suave, estable y sin parpadeos. Es compatible con la mayoría de los reguladores triac MLV ELV del mercado para lograr una atenuación suave y estable.
Especificación
| Modelo | SMT-DI060-2C-CTA | |
| Certificado | UL / cUL / FCC / Clase 2 / Clase P / Tipo HL | |
| Producción | Voltaje de CC | 3-30 V |
| Reglamento vigente | ±2% | |
| Ondulación actual | <4% | |
| Corriente de sobreimpulso | <0,1% | |
| Corriente nominal | 500-2100 mA (la corriente de salida se puede ajustar arbitrariamente dentro de este rango usando NFC) | |
| Potencia nominal | 60 W | |
| Aporte | Rango de voltaje | 110-277 VCA |
| Rango de frecuencia | 47 - 63 Hz | |
| Factor de potencia (típico) a plena carga | >0,98 a 120 V CA >0,92 a 277 V CA | |
| THD (típico) a plena carga | ≤12 % a 120 V CA ≤22 % a 277 V CA | |
| Eficiencia (típica) a plena carga | >82% a 120 VCA >83% a 277 VCA | |
| Corriente CA (máx.) | 0,7 A | |
| Corriente de entrada (típica) | 7,5 A, 50 %, 28 us a 120 VCA; 14,5 A, 50 %, 60 us a 277 VCA | |
| Corriente de fuga | <0,5 mA | |
| Protección | Cortocircuito | Modo de corriente constante, puede recuperarse automáticamente después de una eliminación anormal. |
| Sobrecarga | ≤110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; Temperatura ambiente superior a 60℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; |
|
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) |
| Humedad de trabajo | 20-95 % HR sin condensación | |
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |
| Vibración | 10~500 Hz, 5G 12 minutos/ciclo, 72 minutos cada uno en los ejes X, Y y Z | |
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.); E495946 |
| Tensión soportada | Entrada/Salida/Salida: 3,75 kV CA; Entrada/Salida-Salida: 1,88 kV CA; Salida-Salida: 1,88 kV CA | |
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | |
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B (EE. UU.) | |
| Otros | Peso neto | 0,5 kg |
| Dimensión | 314,7 x 38,5 x 23,6 mm (largo x ancho x alto) | |
| Embalaje | 380*295*210 mm 30 piezas/caja | |
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | ||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||

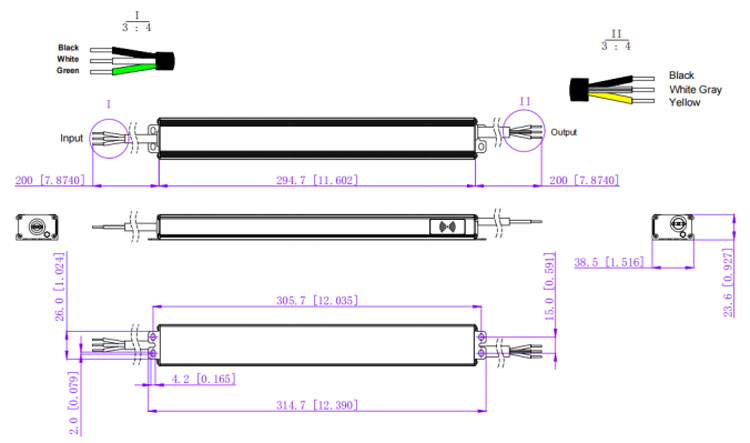

Especificación mecánica
| Calibre de cable americano | |
| LN30 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3C*18AWG) |
| Cable de salida | Negro (V+) Blanco y gris (CW-) Amarillo (WW-) (3C*18AWG) |
| Observaciones: | |
Operación de atenuación
Uso de una atenuación --- TRIAC/Atenuación por corte de fase gramo
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión de un regulador de fase/triac o un sistema de iluminación.
2. Trabajar con reguladores de fase directa, MLV y fase inversa, ELV, TRIAC o sistemas de iluminación.
Intente utilizar reguladores con potencia al menos dos veces superior a la potencia de salida del controlador.
Función NFC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente la corriente de salida mediante NFC
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo:NFC-RW) cerca del área de señal NFC del controlador LED regulable.
