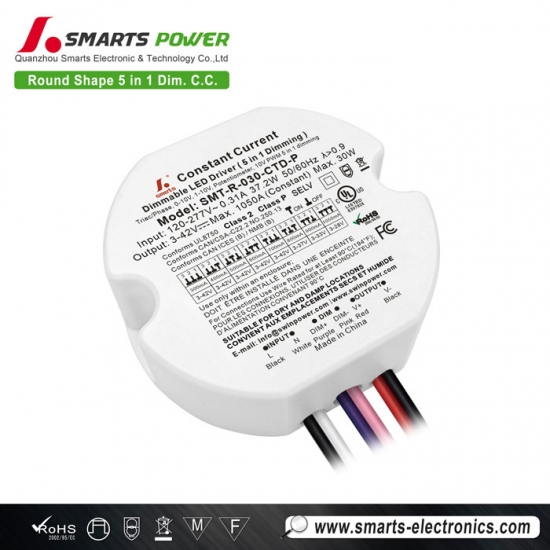

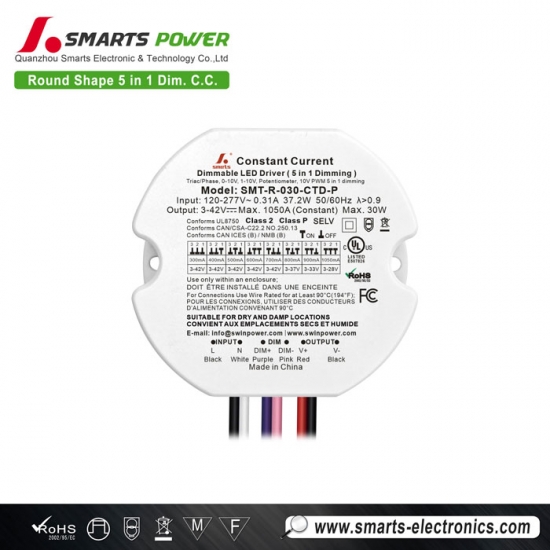

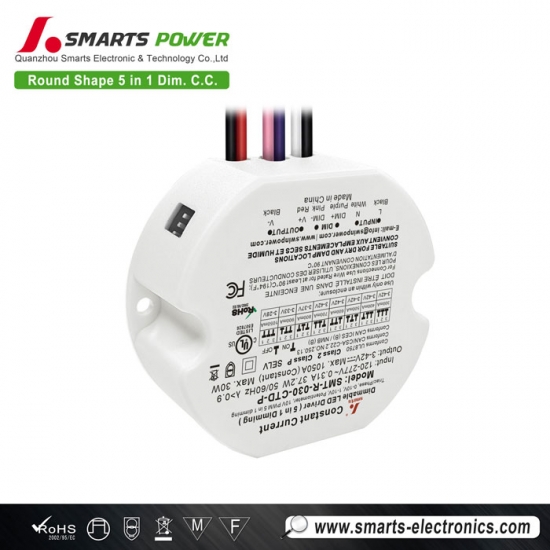

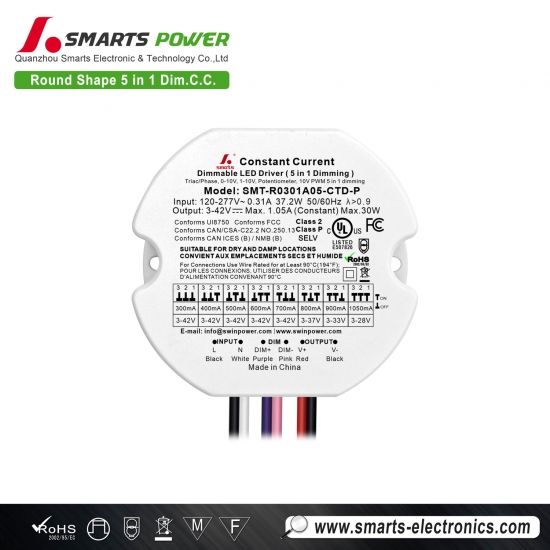

Fuente de alimentación para controlador LED de corriente constante regulable de 300 mA a 1050 mA con triac y 0-10 V.
EsteFuente de alimentación para LED regulable de 0-10 V con TRIACPresenta un diseño de carcasa circular de plástico y es compatible con la mayoría de los atenuadores TRIAC y de 0-10 V del mercado. Ofrece una atenuación suave, estable y sin parpadeos en todo el rango del 0 al 100 % y viene con una garantía de 7 años.

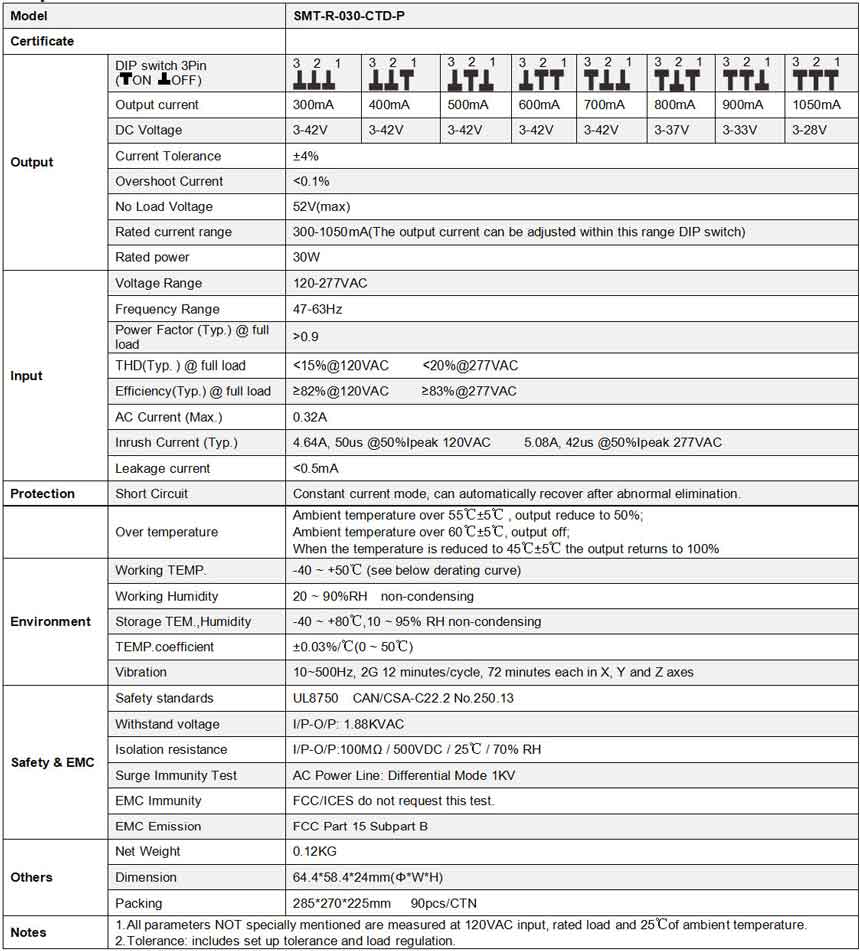

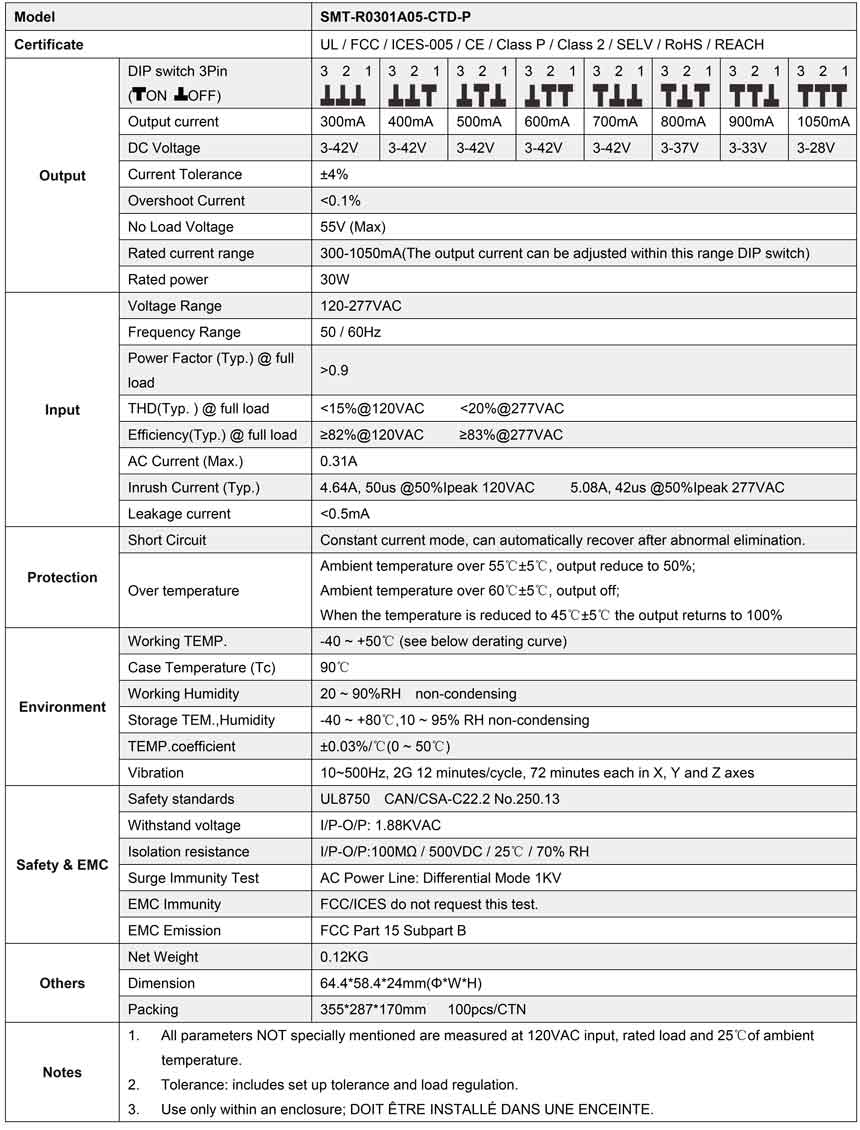

Especificación
 |
 |
 |
 |

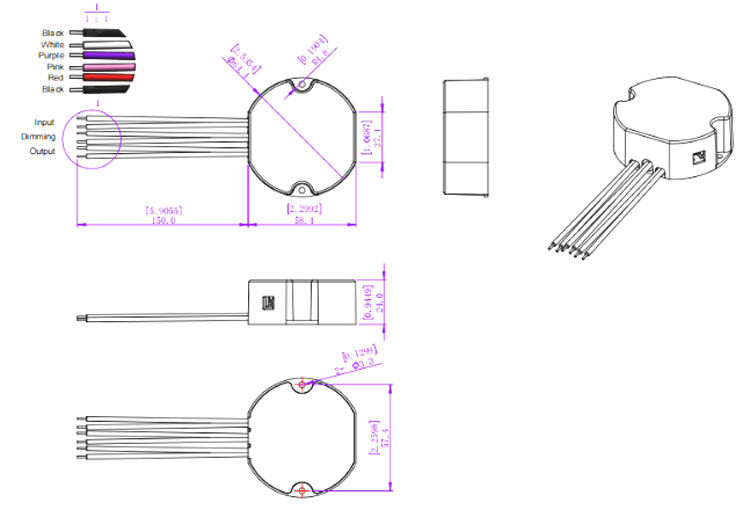

Especificación mecánica
| Calibre de alambre americano | |
| CO4C | |
| Cable de entrada | Negro (L) Blanco (N) (2*18AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2*22AWG) |
| Cable de atenuación | Morado (DIM+) Rosa (DIM-) (2*22AWG) |
| Nota: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Operación de atenuación
Utilizando dos formas de atenuación al mismo tiempo,Debes asegurarte de que la iluminación LED alcance el brillo máximo y luego podrás operar con la otra atenuación;
Usando una atenuación --- Atenuación por corte de fase/TRIACgramo
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión.
un atenuador de fase/triac or sistema de iluminación.
2. Trabajando con Ffase anterior, MLVyFase inversa, ELV,Atenuadores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 10%.
4. Por favor, intente utilizar atenuadores con potencia al menos 2veces como la potencia de salida del controlador.
Usando una atenuación ---0-10/ 1-10VPotenciómetro / PWM de 10 V atenuación
Productos relacionados

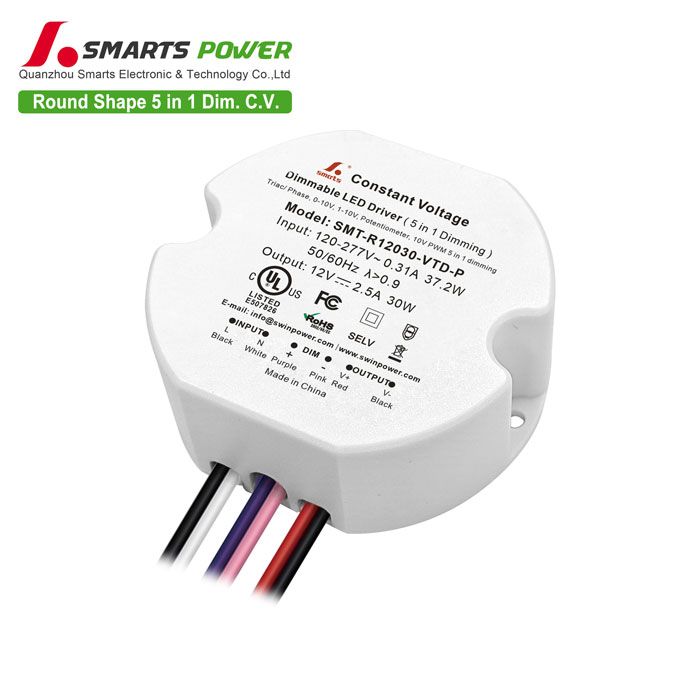

Controlador LED de voltaje constante de 30 W(Triac y regulable de 0 a 10 V) con carcasa circular de plástico que ofrece una excelente disipación del calor; cumple con las normas mundiales de seguridad de iluminación; 7 años de garantía.
