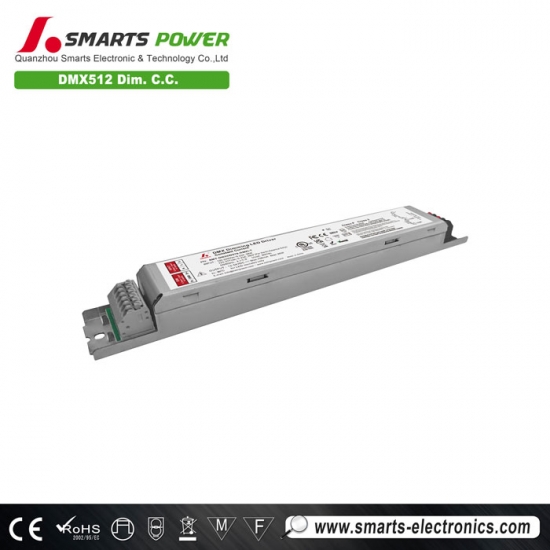

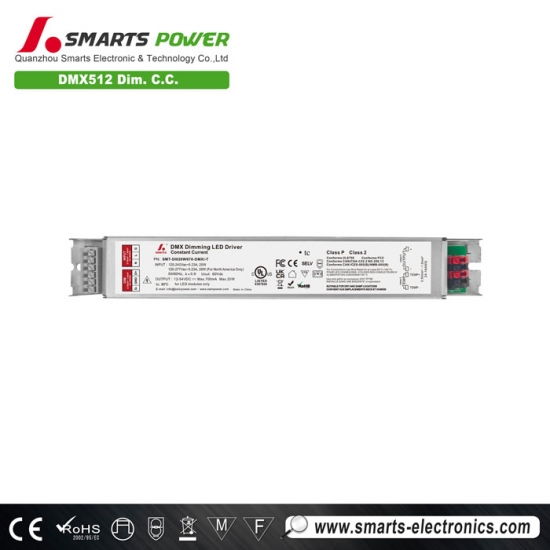

Fuente de alimentación para controlador LED de corriente constante regulable DMX512 Cuenta con función PFC activa integrada. Eficiencia de trabajo de hasta el 81 %. Diseño ultrafino con carcasa de hierro de protección completa. Exclusiva función de cableado con terminal de presión. Instalación fácil y rápida. Con 7 años de garantía.
Especificación
| Modelo | SMT-DI020W070-DMXI-T | |
| Certificado | UL/FCC/CE/Clase P/Clase 2/TIPO HL/SELV/ RoHS/Reach/ENEC/ICES/UKCA | |
| Producción | Rango de voltaje en carga | 12-54 V |
| Rango de ajuste de corriente de salida (loset) | 70-700 mA | |
| Rango de ajuste de corriente de salida con potencia constante | 370-700 mA | |
| Potencia nominal | 20 W (máx.) | |
| Voltaje de salida sin carga | 60 V (máx.) | |
| Tolerancia actual | 700 mA ± 5 % | |
| Ondulación de la corriente de salida total | 20 mA (Imáx.) | |
| Corriente de sobreimpulso de arranque | 9%(Máx.) | |
| Regulación de línea | <0,5% | |
| Regulación de carga | <0,5% | |
| Aporte | Rango de voltaje | 100-277 VCA |
| Rango de frecuencia | 47 - 63 Hz | |
| Energía en espera | ≤0,5 W | |
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA 0,97 a 230 V CA 0,93 a 277 V CA | |
| THD(típico) a plena carga | <10% a 100-277 V CA | |
| Eficiencia (típica) a plena carga | 82% a 120 VCA 82% a 230 VCA 82% a 277 VCA | |
| Corriente CA (máx.) | <0,3 A a 120 V CA <0,22 A a 230 V CA <0,15 A a 277 V CA | |
| Energía en espera | ≤0,5 W | |
| Corriente de entrada (típica) | 17,5 A, 50 %, 29,1 µs a 120 V CA; 33,6 A, 50 %, 864 µs a 277 V CA; 40,4 A, 50 %, 26 µs a 277 V CA | |
| Corriente de fuga | <0,5 mA | |
| Protección | Cortocircuito | Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla |
| Sobrecarga | ≥110% Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobretemperatura |
Temperatura ambiente superior a 50℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 40℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 60℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 40℃ ±5℃ y se recupera automáticamente. |
|
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+45℃ (ver curva de reducción a continuación) |
| Humedad de trabajo | 20-90 % HR sin condensación | |
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |
| Vibración | 10~500 Hz, 2G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | |
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750;EN61347-1 |
| Tensión soportada | Entrada/Salida/P: 1,88 kVCA (máx. 3,75 kVCA) Entrada/Salida-FG: 1,5 kVCA Salida/Salida-FG: 0,5 kVCA | |
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |
| Inmunidad EMC | IEC/EN61000-4-2,3,4,5,6,8,11; ES/EN61547 | |
| Emisión EMC | EN55015 EN61000-3-2,3, FCC Parte 15 Subparte B; ANSI C63.4:2014 | |
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | |
| Otros | Peso neto | 205 gramos |
| Dimensión | 220 x 30 x 20,3 mm (largo x ancho x alto) | |
| Embalaje | 350*250*135 mm 50 piezas/caja | |
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 100 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |
| 2. Estados predeterminados: La configuración de corriente de salida es el valor máximo. La curva de atenuación es una curva logarítmica. La alimentación del bus DALI interno del controlador está apagada. | ||
| 3. La fuente de alimentación se considera un componente que se utilizará en combinación con el equipo final. Dado que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben cumplir con la Directiva EMC en toda la instalación. | ||
| 4. Para prolongar la vida útil del controlador, reduzca la carga a un voltaje de entrada más bajo. | ||
| 5. Circuito eléctrico de atenuación: Aviso: Este circuito de control está aislado, pero no evaluó la Clase 2. Consulte el manual de instalación para conectar el atenuador. | ||
| PRECAUCIÓN: Hay más de una fuente de alimentación presente. | ||
| ATENCIÓN: presencia de plusieurs alimentations électriques. | ||
|
|
|
|

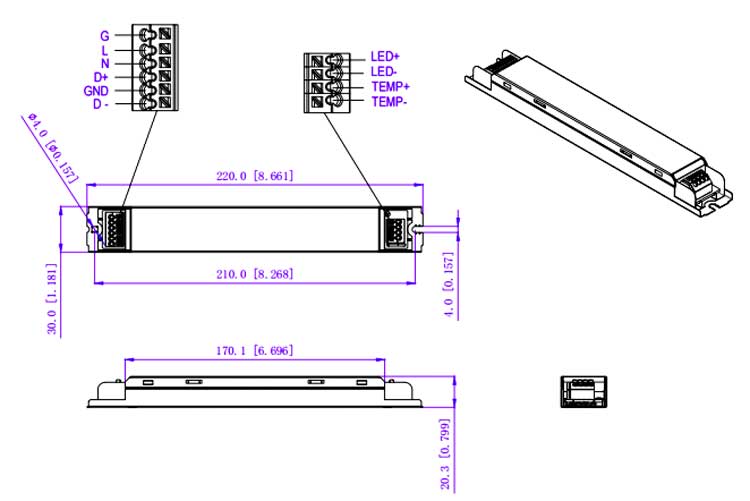

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 91 | |
| Calibre del cable Globle | |
| LF2 | |
| Cable de entrada y cable de atenuación | Terminales grises 6P (0,2 mm²-1,5 mm²/24-16 AWG) |
| Cable de salida y cable de temperatura externa | Terminales rojo/negro 4P (0,2 mm²-1,5 mm²/24-16 AWG) |
Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse.
Operación de atenuación
Nota ：
1. El nombre del modelo SMT-DI020W070-DMXI significa que no hay fuente de alimentación auxiliar ni control de temperatura, por lo que no hay cableado correspondiente para el controlador LED.
2. El nombre del modelo SMT-DI020W070-DMXI-T significa que no hay fuente de alimentación auxiliar pero hay control de temperatura, por lo que el controlador LED no tiene cableado de alimentación auxiliar.
Función NFC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente la corriente de salida mediante NFC
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo:NFC-RW) cerca del área de señal NFC del controlador LED regulable.
