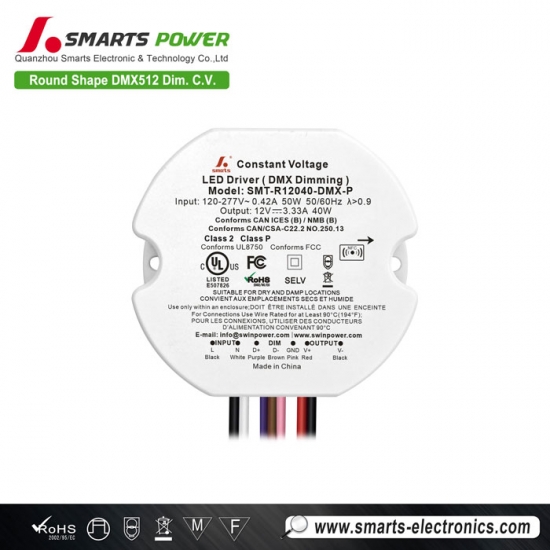

Fuente de alimentación LED regulable DMX512 de 24 V de voltaje constante y forma redonda para luces LED.
Fuente de alimentación LED regulable DMX512 de 36 WCuenta con un rango de voltaje de entrada universal de 120 a 277 VCA, una carcasa de plástico y refrigeración por convección natural, respaldada por una garantía excepcionalmente larga de 7 años.
Especificación
| Modelo | SMT-R12036-DMX-P | SMT-R24040-DMX-P | |
| Certificado | UL pendiente / CE / UKCA / SELV / ROHS / REACH | ||
| Producción | Voltaje nominal de CC | 12V | 24V |
| Tolerancia de voltaje | ±3% | ±2% | |
| Regulación de carga | ±2% | ±1% | |
| Regulación de voltaje | ±0,5% | ||
| Corriente nominal | 3A | 1,67 A | |
| Potencia nominal | 36W | 40W | |
| Excederse | 10% | 5% | |
| Aporte | Rango de voltaje | 220-240 V CA (UE) y 120-277 V CA (EE. UU.) | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia a plena carga | >0,9 | ||
| THD (típico) a plena carga | ≤8% a 120 VCA ≤10% a 230 VCA ≤12% a 277 VCA | ||
| Eficiencia a plena carga | 79% a 120 VCA 80,5 % a 230 V CA 80,5% a 277 VCA |
83,5% a 120 V CA 85% a 230 VCA 85% a 277 VCA |
|
| Corriente alterna (máx.) | 0,42A | ||
| Corriente de irrupción (típica) | 1,96 A, 54 µs al 50 % de Ipico 120 VCA 3,61 A, 54 µs al 50 % de Ipico 230 VCA 4,46 A, 54 µs a 50 % de Ipico 277 VCA |
||
| Corriente de fuga | |||
| Protección | Cortocircuito | Desactiva la tensión de salida y se recupera automáticamente una vez eliminada la condición de fallo. | |
| Sobrecarga | Modo de hipo del 105 % al 110 %, se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Temperatura elevada | Cuando la temperatura ambiente supera los 50 °C ±5 °C, la salida se apaga. | ||
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | ||
| Vibración | 10 ~ 500 Hz, 2G, 10 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 N.° 250.13 |
|
| Tensión de resistencia | I/PO/P: 3,75 kV CA (UE) I/PO/P: 1,88 kV CA (EE. UU.) |
||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | ||
| Inmunidad EMC | EN61547; EN61000-4-2,3,4,5,6,11 La FCC/ICES no solicita esta prueba. |
||
| Emisión EMC | EN55015; EN61000-3-2,3 FCC Parte 15 Subparte B |
||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 2 kV | ||
| Otros | Peso neto | 0,193 kg | |
| Dimensión | 74,4*66,4*24,0 mm (Φ*Ancho*Alto) | ||
| Embalaje | 385*290*190 mm, 80 unidades/caja | ||
| Notas | 1. Salvo que se especifique lo contrario, todas las especificaciones se miden con una entrada de 230 V, carga nominal y temperatura ambiente de 25 ℃. 2. Estados predeterminados: Output voltage level is level 1. (see below NFC voltage regulation level table) Output frequency is 4KHZ. The dimming curve is a logarithmic curve. |
||
 |
 |
 |
 |

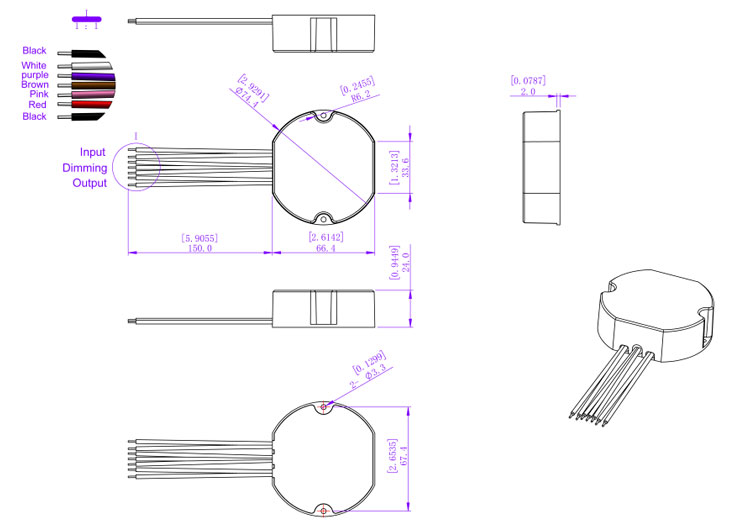

Mechanical Specification
MCB recommendation
| When the input voltage is 120Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| When the input voltage is 230Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| When the input voltage is 277Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
1.The above quantities of the led drivers connected on the Type C is recommended base on the maximum ambient temperature is 50 °C.
2.The breaker should be selected according to the input rated voltage, input rated current, ambient temperature, and trip characteristic curve.
| American wire gauge | |
| Input wire | Black(L) White(N) (2*18AWG) |
| Output wire | Red(V+) Black(V-) (2*22AWG) |
| Dimming wire | Purple(DMX+) Brown(DMX-) Pink(GND) (3*22AWG) |
Dimming Operation
NFC function
 |
 |
 |
 |
|
ProNFC APP |
NFC Handheld devices |
IOS Download |
Android Download |
Adjust output voltage slightly by NFC
The output voltage can be read and written by a mobile with ProNFC APP or NFC handheld device (NFC read & write device: NFC-RW)
by close to the NFC signal area of the Dimmable LED driver.
| NFC voltage regulation level | ||||||||||
| level 1 | level 2 | level 3 | level 4 | level 5 | level 6 | level 7 | level 8 | level 9 | level 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Set Address easily by NFC
The address can be read and written by a mobile with Set NFC APP or NFC handheld device (NFC read & write device: NFC-RW) by close to the NFC signal area of the Dimmable LED driver.
