Fabricantes de controladores de tiras de luces LED regulables de forma redonda de 12 V/24 V (0-10 V)

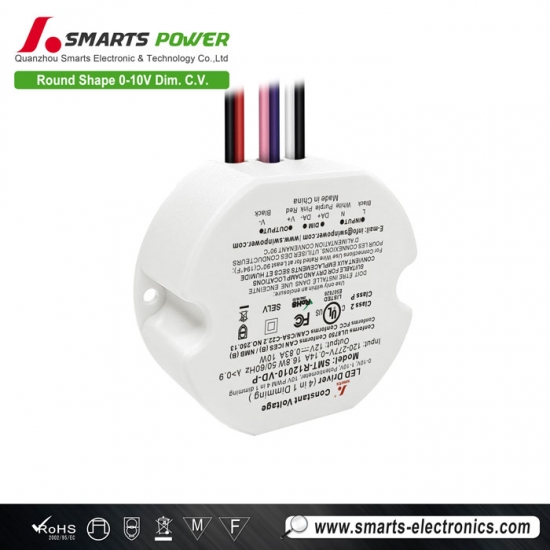

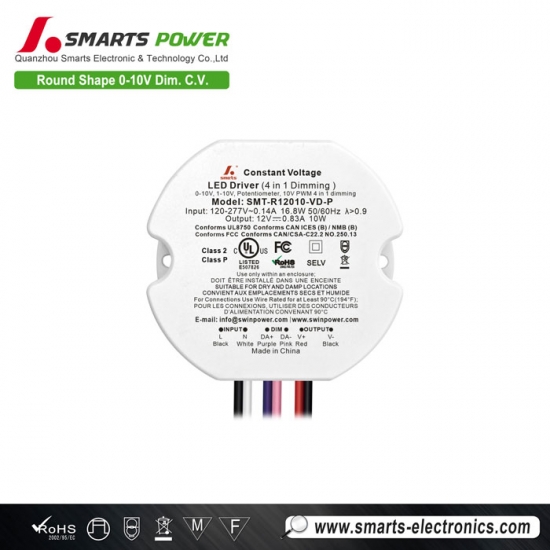

Nuevo producto de Smartspower: Controlador LED redondo de voltaje constante de 10 W Cuenta con un modo de atenuación de 0-10 V con un rango de atenuación suave, estable y sin parpadeos del 0 al 100 %. Incluye una garantía de 7 años.
Especificación
| Modelo | SMT-R12010-VD-P | SMT-R24010-VD-P | SMT-R48010-VD-P | |
| Certificado | UL pendiente / RoHS / SELV | |||
| Producción | Voltaje CC | 12V | 24V | 48V |
| Corriente nominal | 0,83A | 0,42A | 0,21A | |
| Potencia nominal | 10W | |||
| Tolerancia de voltaje | ±0,5 V | |||
| Aporte | Rango de voltaje | 120-277 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia a plena carga | ≥0,98 a 120 VCA ≥0,9 a 277 VCA | |||
| THD (típico) a plena carga | ≤15% a 120 VCA ≤15% a 277 VCA | |||
| Eficiencia a plena carga |
≥75% a 120 VCA ≥75% a 277 VCA |
≥77% a 120 VCA ≥78% a 277 VCA |
≥78% a 120 VCA ≥78% a 277 VCA |
|
| Corriente alterna (máx.) | 0,12A | |||
| Corriente de irrupción (típica) | 2A, 52us a 50% Ipico 120 VCA 5,7 A, 31us a 50% Ipico 277 VCA | |||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | ||
| Sobrecarga | Modo de hipo del 105 % al 120 %, se recupera automáticamente una vez eliminada la condición de fallo. | |||
| Temperatura elevada |
Temperatura ambiente superior a 55℃±5℃, la producción se reduce al 50%;
Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
|||
| Ambiente | Temperatura de trabajo (Ta) | -40~+50℃ (ver curva de reducción de potencia a continuación) | ||
| Temperatura de la carcasa (Tc) | 90℃ | |||
| Humedad de trabajo | 20 - 90% HR sin condensación | |||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | |||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 2G, 12 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | |||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | ||
| Tensión de resistencia | I/PO/P: 1,88 kV CA | |||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | |||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | |||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | |||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 1 kV | |||
| Otros | Peso neto | 0,103 kg | ||
| Dimensión | 54*48,2*24 mm (Φ*Ancho*Alto) | |||
| Embalaje | 380*290*155 mm, 100 unidades/caja | |||
| Notas | 1. Todos los parámetros que NO se mencionan específicamente se miden a carga nominal para 120 VCA y 25 ℃ de temperatura ambiente. | |||
| 2. Se requiere una potencia de salida reducida a bajo voltaje de entrada para garantizar una larga vida útil. | ||||
|
|
|
|

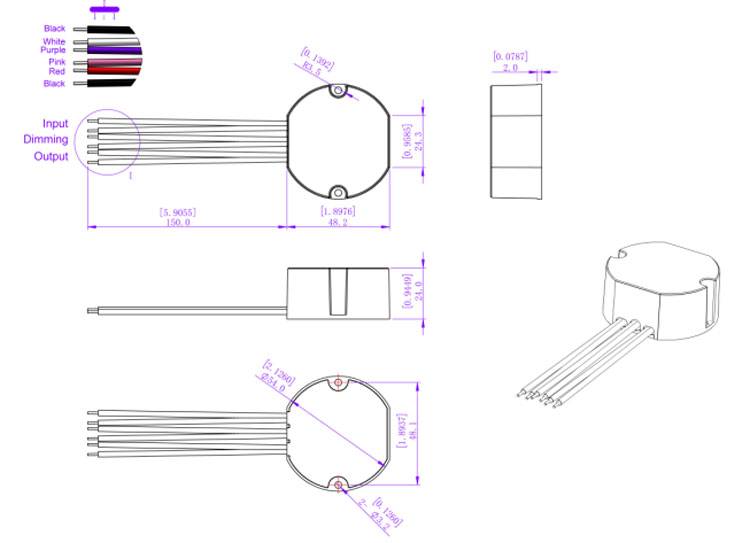

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 150 |
| 13A | 194 | |
| 16A | 239 | |
| 20A | 299 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre americano | |
| Cable de entrada | Negro (L) Blanco (N) (2*18AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2*22AWG) |
| Cable de atenuación | Morado (DMX+) Marrón (DMX-) Rosa (GND) (3*22AWG) |

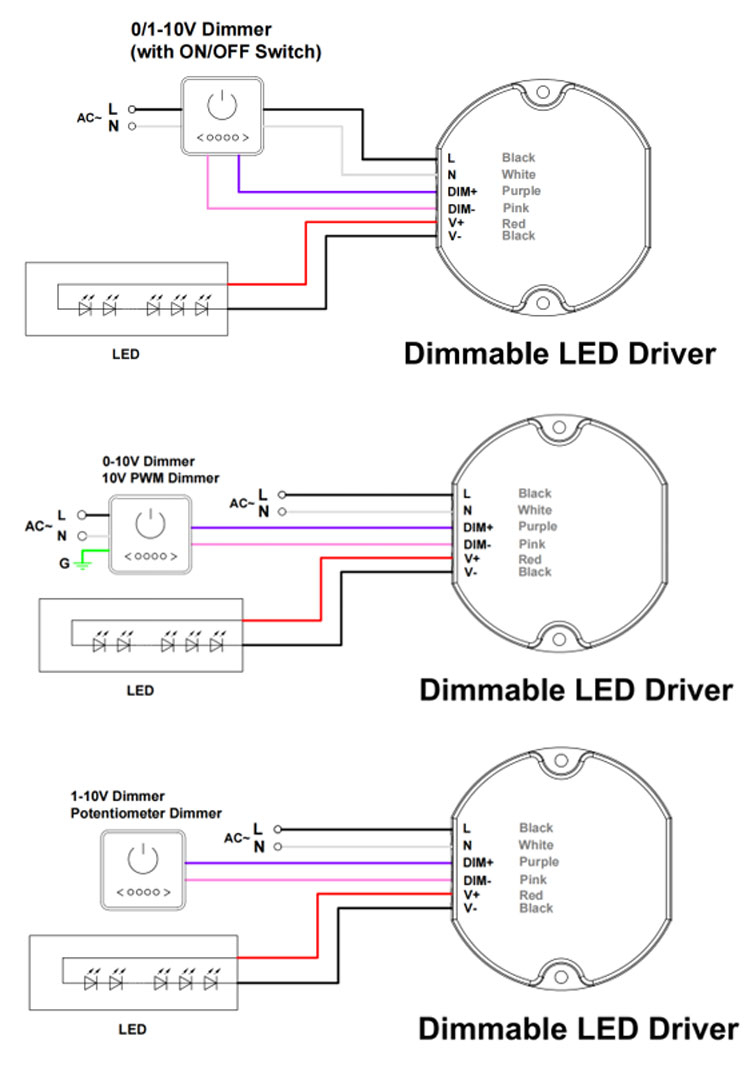

Operación de atenuación
Usando un solo regulador ---0-10/ 1-10V/ 10V PWM/ Regulador de potenciómetro

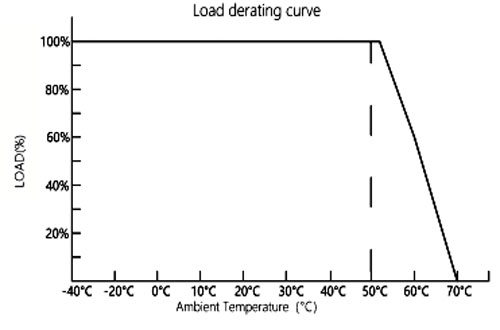

Curva de reducción de potencia
1. Para prolongar su vida útil, consulte la curva de reducción de potencia y reduzca la potencia según la temperatura.
2. Tenga en cuenta que el aumento de temperatura de las luminarias LED durante un período prolongado provocará un aumento de su potencia.
Por lo tanto, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para evitar sobrecargas.
