Non-dimmable LED Driver

Fuente de alimentación para tira de luz LED con controlador triac y regulable de 0 a 10 V, carcasa de plástico IP20, 200 W, 12 V, 24 V

EsteVoltaje constante de 200 W 5 en 1controlador LED regulableIncorpora función PFC activa. Su eficiencia operativa es de hasta el 82 %. Diseño de carcasa de plástico, grado de impermeabilidad IP20. Ideal para proyectos de iluminación LED con atenuación en interiores. 7 años de garantía.
  • Artículo No.:

    SMT-C12200-EUVTD-P
  • marca:

    SMARTS
  • voltaje de entrada:

    200-240VAC
  • tensión de salida:

    12VDC/24VDC
  • modo de trabajo:

    Constant voltage
  • proceso de dar un título:

    CE, FCC, ROHS
  • garantía:

    7 years
consulta ahora
detalles del producto

Fuente de alimentación para tira de luz LED con controlador triac y regulable de 0 a 10 V, carcasa de plástico IP20, 200 W, 12 V, 24 V

Certificado CE200W 5 en 1LED de voltaje constante regulablesuministroCon función de conmutación de temperatura de color CCT integrada. Puede ajustar entre blanco cálido, blanco neutro y blanco frío encendiendo y apagando el interruptor. El rango de voltaje de entrada es de 200-240 V CA, lo que cumple con las normas europeas de seguridad de iluminación.

Especificación

Número de modelo SMT-C12200-EUVTD-P SMT-C24200-EUVTD-P
Producción Potencia nominal 200 W
Voltaje nominal 12 V CC 24 V CC
Corriente nominal 16.66A 8.33A
Tolerancia de voltaje ±0,5 V
Regulación de voltaje ±0,5%
Regulación de carga ±1%
Aporte Rango de voltaje 200-240 V
Rango de frecuencia 47-63 Hz
Eficiencia (típ.) 87% a 230 VCA 90% a 230 VCA
Distorsión armónica total THD<≤20% (carga del 100%)
Factor de potencia (típico) 0,99 a 230 V CA (carga completa)
Corriente CA (típica) 0,96 A
Corriente de entrada (típica) <25 A
Corriente de fuga <0,5 mA
Protección Cortocircuito Modo hipo, se recupera automáticamente después de eliminar la condición de falla.
Sobrecarga Reducir de forma inteligente el voltaje de salida, recuperación automática o reencendido para recuperación
Sobretemperatura 100℃±10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento.
Clase de protección II
Ambiente Temperatura de trabajo Tcase=-40°C ~ +60°C (Consulte la sección “CARGA DE SALIDA vs. TEMPERATURA”)
Humedad de trabajo 20 ~ 95 % de humedad relativa sin condensación
Temperatura y humedad de almacenamiento -40 ~ +90, 10 ~ 95 % de humedad relativa
Coeficiente de temperatura ±0,03%/°C (0~50°C)
Vibración 10-500 Hz, 2G 12 minutos/ciclo, período de 72 minutos cada uno a lo largo de los ejes X, Y, Z
Seguridad y compatibilidad electromagnética Normas de seguridad EN613471, EN61347-2-13
Tensión soportada Entrada/Salida/Salida: 3 KVCA
Resistencia de aislamiento I/PO/P: 100 M ohmios / 500 VCC / 25 °C / 70 % HR
Servicios médicos de emergencia EN61000-3-2; EN61000-3-3; EN61547
Campo electromagnético EN62493-2010
Otros Clasificación IP IP20
Peso 0,43 kg
Tamaño Largo 228 x Ancho 56 x Alto 21 mm
Click Send Email for Details
Click skpye 24 hours Online Reply
Scan to start our communication
Back to top

Especificación mecánica

Recomendación de MCB

Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente:
Tipo de MCB Nivel El número de controladores LED
Tipo C 10A 3
13A 4
16A 6
20A 7
25A 9
Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente:
Tipo de MCB Nivel El número de controladores LED
Tipo C 10A 9
13A 11
16A 14
20A 18
25A 22

Nota:

1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 °C.

2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.


Operación de atenuación

Uso de una atenuación --- Atenuación por corte de fase/TRIAC

1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión

un regulador de fase/Triac o un sistema de iluminación.

2. Trabajar con fase directa/borde delantero, MLV y fase inversa/borde posterior, ELV, reguladores TRIAC o sistema de iluminación.

3. La carga mínima es de aproximadamente10%

Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.


Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro

(La entrada del controlador está conectada al regulador de intensidad).


Productos relacionados

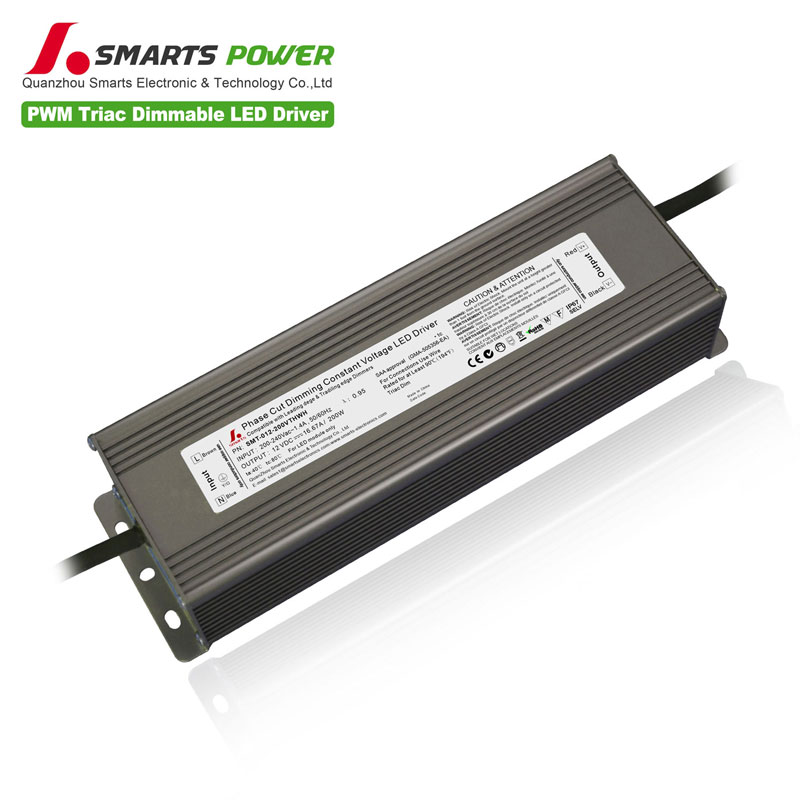

EsteTriac regulable 200Wfuente de alimentación LEDCuenta con certificación CE y un voltaje de entrada de 200-240 V CA. Diseño de carcasa de aluminio para una buena disipación del calor. Grado de impermeabilidad IP67 con 7 años de garantía.

ModoSMT-012-200VTHWH

Voltaje de entrada: 200-240 V CA

Tamaño : 265*78*47 mm
Voltaje de salida: 12 VCC
Peso: 1,45 kg/pieza
