fuente de alimentación de controlador de iluminación de tira LED DALI-2 regulable de voltaje constante 10W 12V 24V para tira LED
Este 10W fuente de alimentación LED regulable DALI-2cuenta con protección contra cortocircuitos y sobretemperatura, utiliza refrigeración por convección natural de aire y viene en una carcasa de plástico para una instalación rápida y sencilla; también incluye una garantía de 7 años.

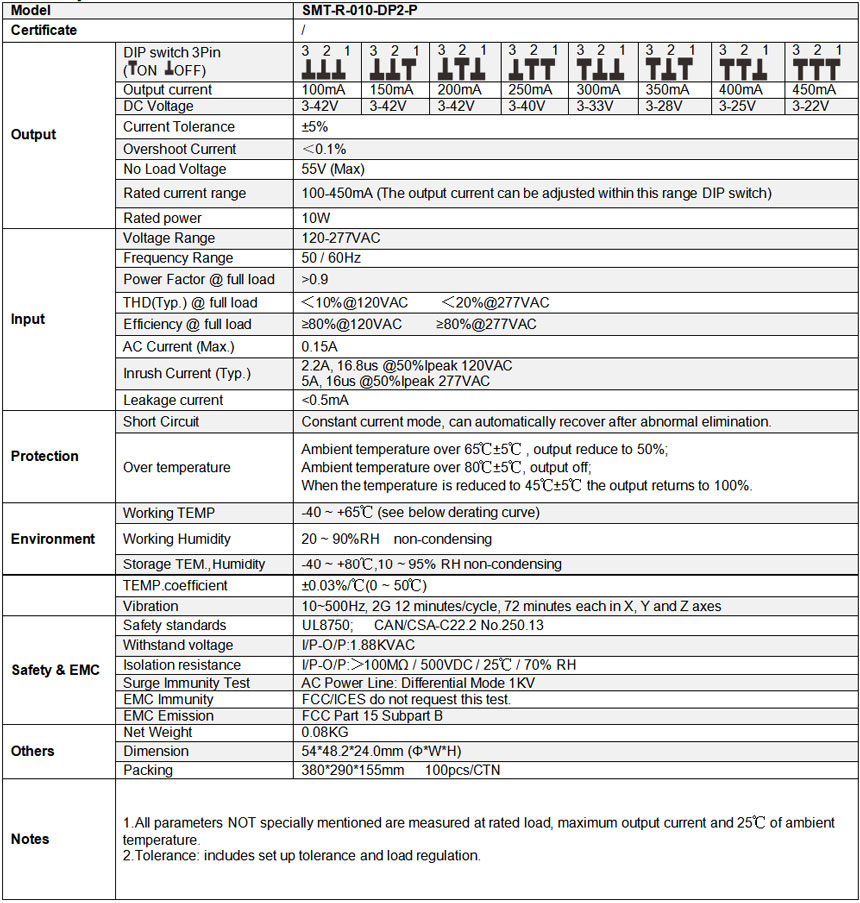

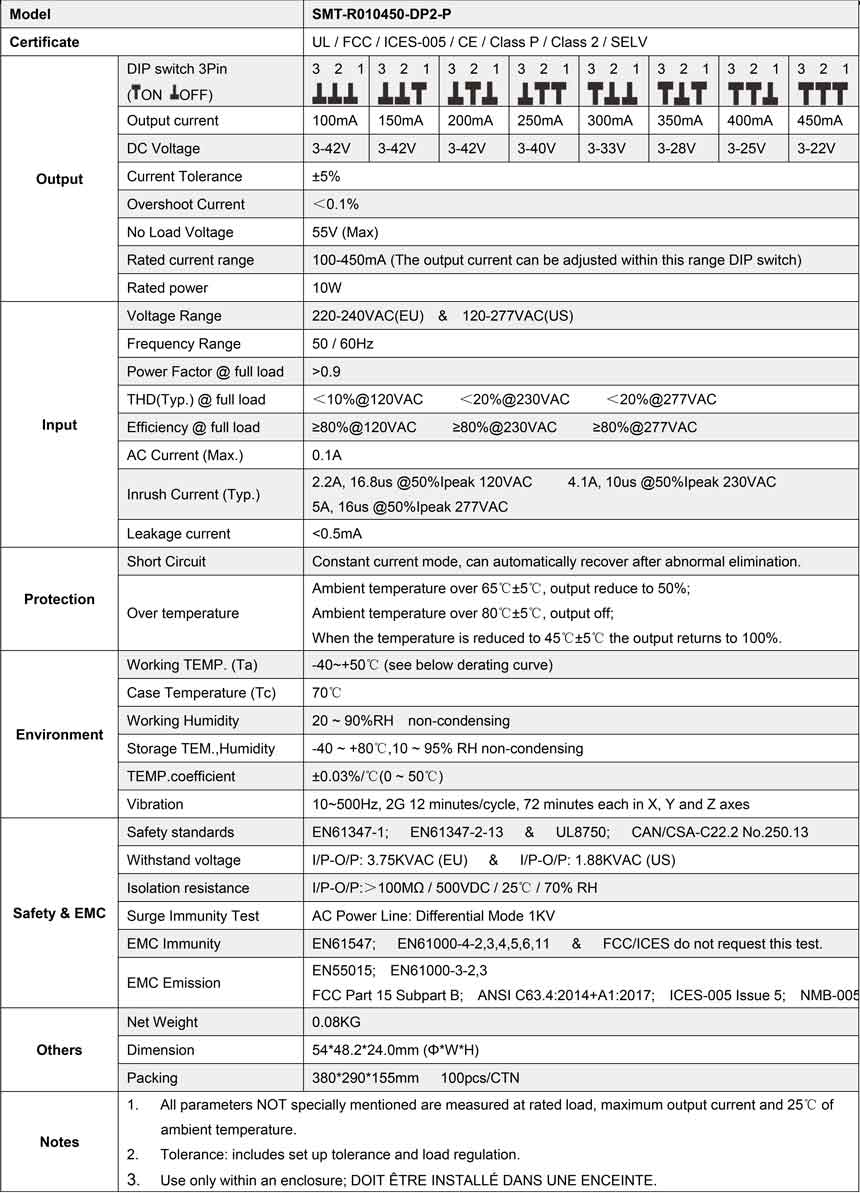

Especificación

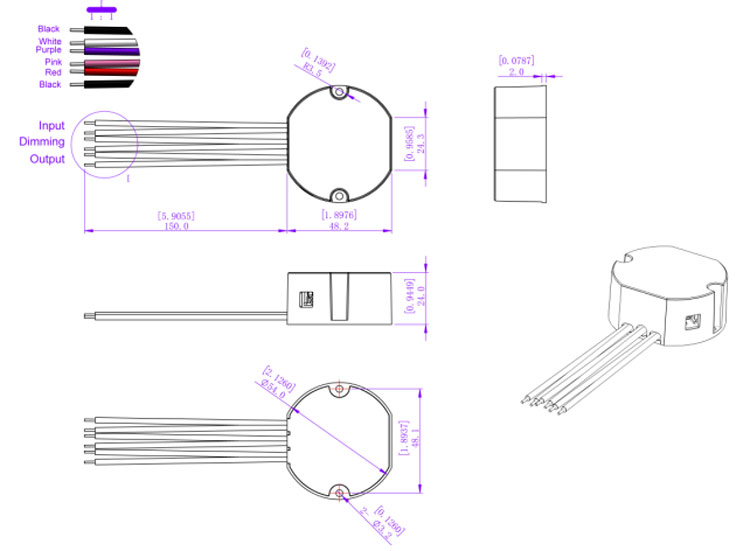

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C (capacidad de interrupción 6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Cuando el voltaje de entrada es de 230Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C (capacidad de interrupción 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de corte :6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
1. Las cantidades anteriores de controladores LED conectados al tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C.
2. El interruptor automático debe seleccionarse según la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.

| Calibre de cable estadounidense | |
| Cable de entrada | Negro(L) Blanco(N) (2*18AWG) |
| Cable de salida | Rojo(V+) Negro(V-) (2*22AWG) |
| Cable de regulación de intensidad | Morado(DMX+) Marrón(DMX-) Rosa(GND) (3*22AWG) |
Operación de regulación de intensidad
Diagrama de conexión para regulador DALI:
Diagrama de conexión para sistema DALI:
Función NFC
![]() |
![]() |
![]() |
![]() |
|
Aplicación ProNFC |
Dispositivos portátiles NFC |
Descarga para IOS |
Descarga para Android |
Ajustar ligeramente la tensión de salida mediante NFC
La tensión de salida puede leerse y escribirse mediante un móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
acercándolo al área de señal NFC del controlador LED regulable.
| Nivel de regulación de tensión NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) acercándolo al área de señal NFC del controlador LED regulable.
