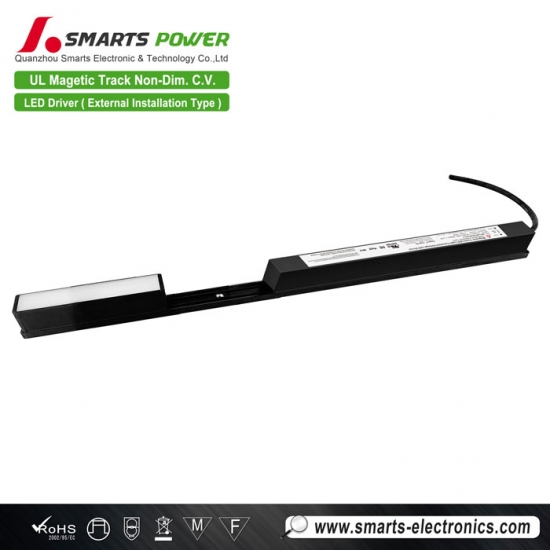

Riel magnético Instalación de fuente de alimentación LED ultradelgada no regulable de 200 W y 24 V para iluminación LED
Riel magnético Instalación de fuente de alimentación LED ultradelgada no regulable de 200 W y 24 V para iluminación LED
Riel magnético Instalación de fuente de alimentación LED ultradelgada no regulable de 200 W y 24 V para iluminación LED
Amplio rango de voltaje de entrada de 100-277 VCA, Controlador LED de voltaje constante de 200 W y 24 V . Cuenta con un diseño de carcasa completamente de aluminio, adecuado para su instalación en sistemas de rieles magnéticos en interiores, proporcionando una iluminación suave, estable y sin parpadeos.
Especificación
| Modelo | SMT-EMT24200-ND-A | SMT-EMT48200-ND-A | |
| Certificado | UL/SELV/FCC/RoHS/REACH | ||
| Producción | Voltaje de CC | 24 V | 48 V |
| Tolerancia de voltaje | ±1,5% | ±1% | |
| Regulación de voltaje | ≤0,5% | ||
| Corriente nominal | 8.34A | 4.17A | |
| Potencia nominal | 200 W | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 120-277 V CA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA; 0,95 a 277 V CA | ||
| THD(típ.) a plena carga | <20% a 120 y 277 V CA | ||
| Eficiencia (típica) a plena carga |
≥91,5 % a 120 V CA
≥93,5 % a 277 V CA |
≥91,5 % a 120 V CA
≥93,5 % a 277 V CA |
|
| Corriente de entrada (típ.) | 28 A, 470 µs a 50 % 120 V CA; 71 A, 328 µs a 50 % 277 V CA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobrecarga | ≤120% Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura | 100℃ ± 10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento | ||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20 - 90 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 (EE. UU.) | |
| Tensión soportada | I/P-0/P: 1,8 KVCA I/PF/G: 1,8 KVCA O/PF/G: 0,5 KVCA (EE. UU.) | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||
| Emisión EMC | FCC Parte 15 Subparte B (EE. UU.) | ||
| Prueba de inmunidad contra sobretensiones | Modo diferente: 2KV, Modo común: 4KV | ||
| Otros | Peso neto | 0,85 kg | |
| Dimensión | 366,7 x 26 x 24,2 mm (largo x ancho x alto) | ||
| Embalaje | 50 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | |||

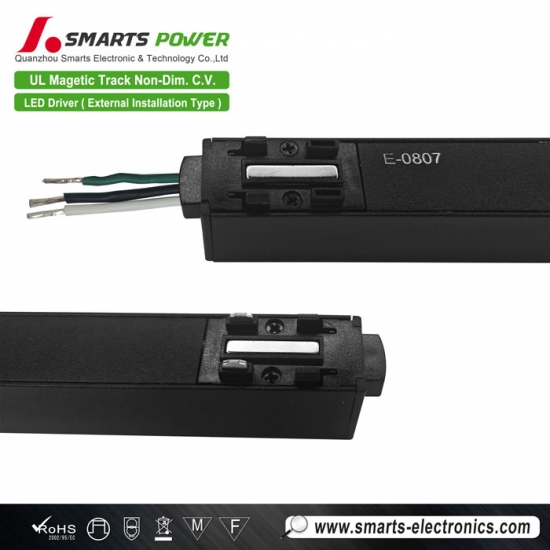

Especificación mecánica
| Calibre de cable americano MGR101 | |
| Cables de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Producción | Incorporación de la pista y a través del riel guía de la corriente de salida del controlador |
| Observación: Asegúrese de realizar la conexión correctamente; de lo contrario, el producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A): 1 mm² x 10 A/mm² = 10 A.

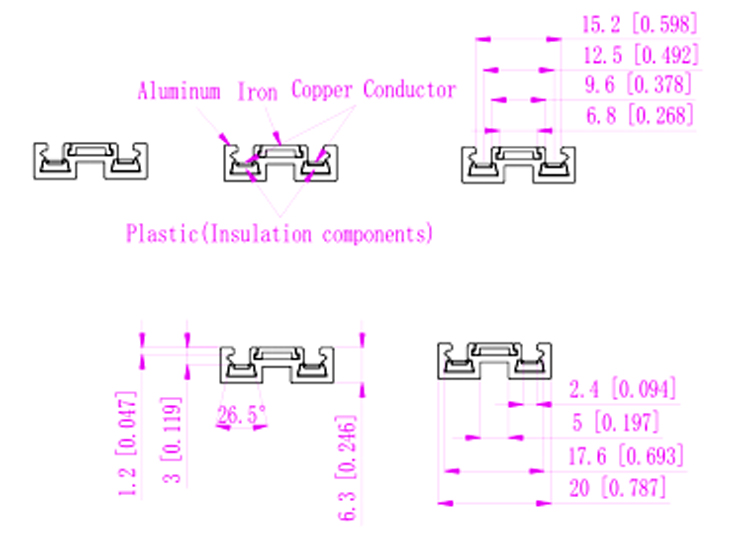

Pista compatible :
Operación de atenuación
