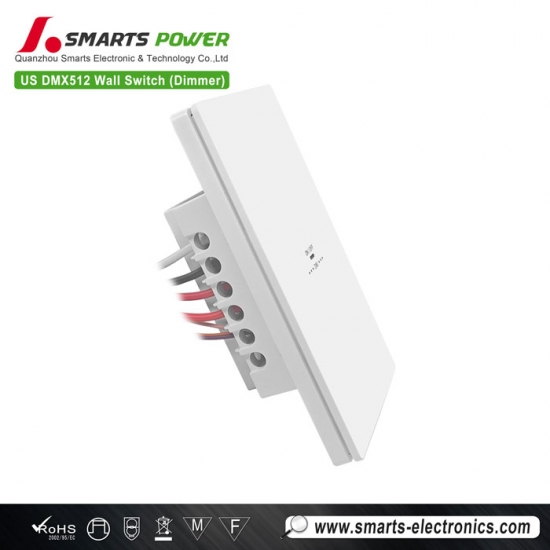

      Este regulador DMX de un solo botón Con un rango de voltaje de entrada de 100-277 V CA, se monta en la pared y no requiere direccionamiento ni configuración de parámetros. Cuenta con entrada y salida DMX. Está diseñado para decoración de interiores estándar. Apto para iluminación interior.

Instrucciones de instalación


  Lea antes de instalar.

  Capacidad máxima (limitada por lo que se alcance primero)

  Voltaje de entrada: CA 110-277 V ~ 50/60 Hz






      Corriente de salida (fuente de alimentación de bus DALI incorporada)



      Máx. 60 mA






      cargas (controladores DALI o decodificadores DALI)



      Hasta:30








1、Apague la energía en el disyuntor













      ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.
        ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.

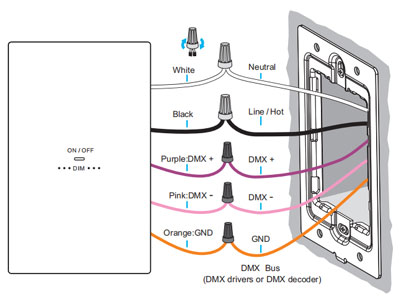

3、Etiquete y retire los cables existentes

  Para ayudar con el cableado del nuevo control, etiquete los cables de la caja de pared antes de quitarlos del dispositivo existente.

  Para productos con terminales de tornillo, etiquete el cable con el tornillo de diferente color.

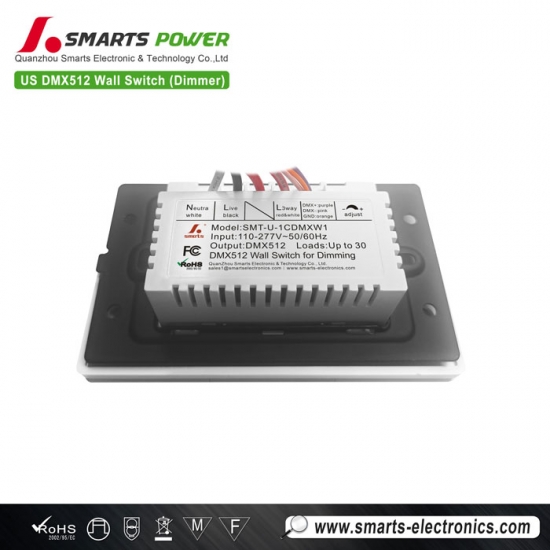

| Modelo | SMT-U-1CDMXW1 | SMT-U-1CDMXG1 |
| Color | Blanco | Gris |
|   |   |

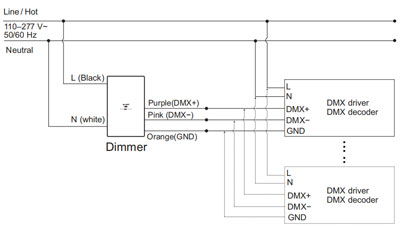

Nota 2: El regulador de intensidad y el controlador/decodificador DMX están conectados de forma independiente a la alimentación de entrada (red eléctrica de CA).



   5、

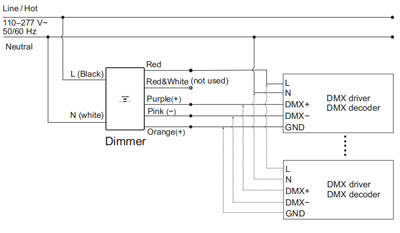

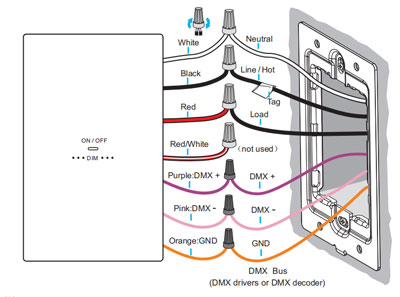

   Conecte el regulador de intensidad (2)



| Modelo | SMT-U-1CRDMXW1 | SMT-U-1CRDMXG1 |
| Color | Blanco | Gris |
|   |   |
Nota 2: Conecte el cable de entrada de CA activo (L) del controlador DMX al cable de carga del atenuador (rojo).

 Solución de problemas:Solución de problemas:

 Si el regulador puede iniciarse, pero el controlador DMX no puede iniciarse, verifique si el cable activo y el cable neutro en la entrada del regulador (o controlador DMX) están invertidos.

6、 Conecte el regulador de intensidad (3)
| Modelo | SMT-U-1CRDMXW1 | SMT-U-1CRDMXG1 |
| Color | Blanco | Gris |

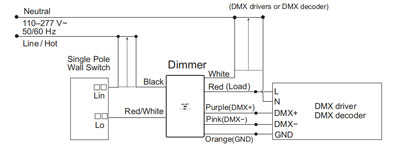

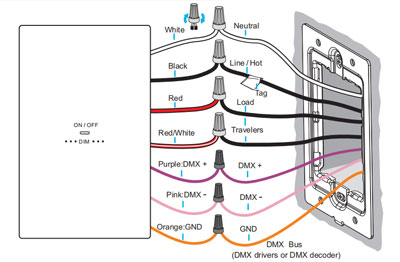

Cableado de 3 vías (estos modelos admiten cableado de 3 vías).
|   |   |
Nota: El interruptor unipolar estándar se puede combinar con un controlador para formar un sistema de interruptor de control dual.


| 7、 Montar el regulador de intensidad
       Presione y encaje en su lugar para completar la instalación. | 8、 Encienda la alimentación en el disyuntor
       |

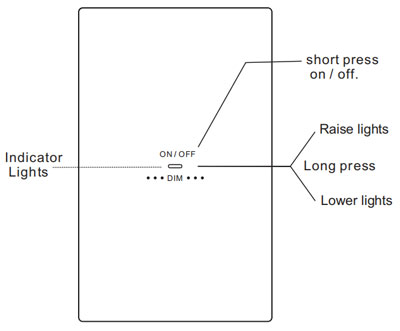

9、 Configuración del funcionamiento del regulador de intensidad
|
       Nota: Cuando el botón de atenuación (pulsación larga) alcanza el brillo máximo o mínimo, la luz indicadora parpadea lentamente. |


       Lo


       Ajuste del recorte del extremo w

       |
|   |   |


Productos relacionados
|

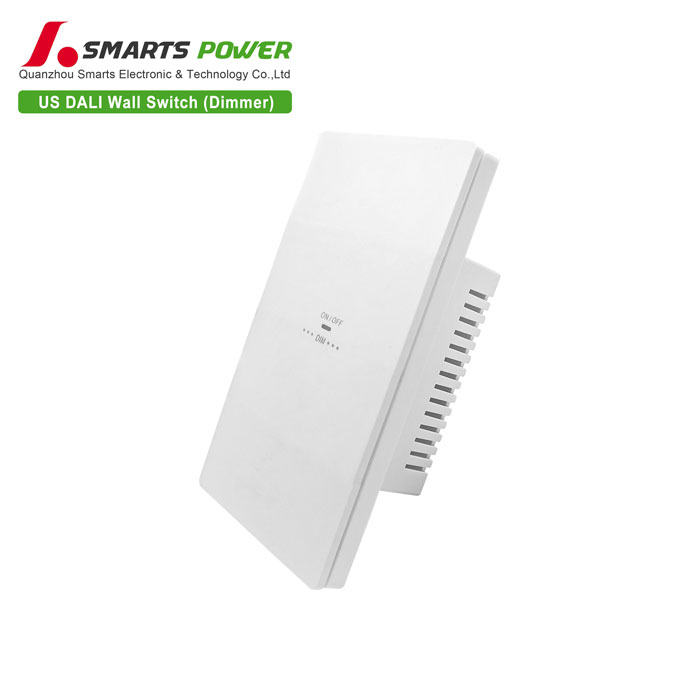

 Modo: SMT-U-1CDPW1 Voltaje de entrada: 100-2277 V CA

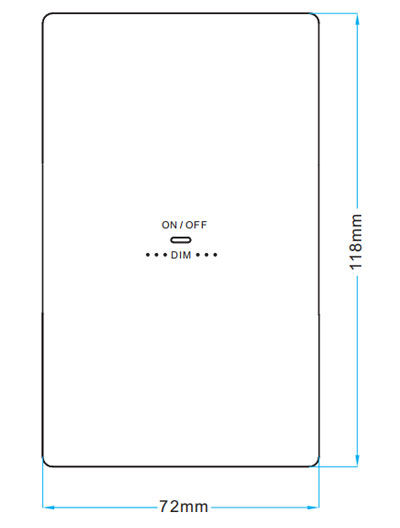

       Tamaño: 118*72*37.5
