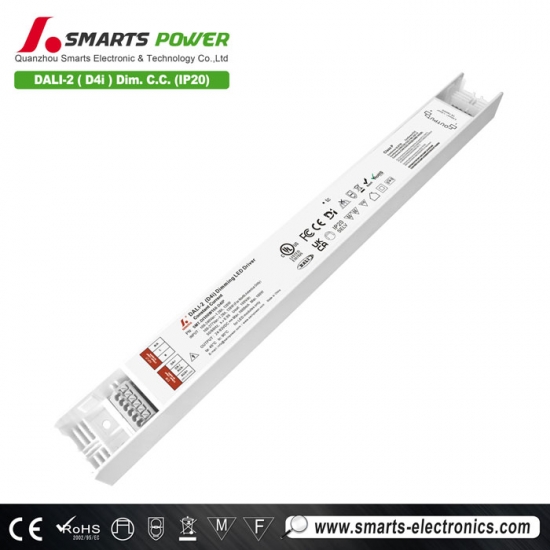

Fuente de alimentación para controlador LED de corriente constante con atenuación DALI-2 D4I de 100 W, fabricantes para iluminación LED
100-277 VCA Fuente de alimentación LED regulable de corriente constante DALI-2 D4I Cuenta con función PFC activa integrada y una eficiencia de trabajo de hasta el 91,8 %. Cuenta con protección contra cortocircuitos, sobretemperatura y sobrecarga. Su rendimiento de atenuación es comparable al de la fuente de alimentación LED regulable Meanwell de 100 W.
Especificación
| Modelo | SMT-DI100W160-D4IP-YT | SMT-DI100W210-D4IP-YT | |
| Certificado | UL/FCC/CE/Clase P/TIPO HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Producción | Corriente nominal | 160 mA-1600 mA | 210 mA-2100 mA |
| Voltaje de CC | 24-93 VCC | 12-54 VCC | |
| Potencia nominal | 100 W máx. | ||
| Tolerancia actual | Corriente de salida ± 30 mA | ||
| Regulación de línea | <0,1% | ||
| Regulación de carga | <0,1% | ||
| Aporte | Rango de voltaje | 100-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) | >0,99 a 120 V CA 60 Hz >0,98 a 230 V CA 50 Hz >0,97 a 277 V CA 60 Hz | ||
| Potencia sin carga (máx.) | <2W | ||
| Energía en espera (Máx.) | <0,5 W | ||
| THD(típico) a plena carga | <5,5 % a 120 V CA <9,5 % a 230 V CA <10,5 % a 277 V CA | ||
| Eficiencia a plena carga |
>89,8 % a 120 V CA 60 Hz
>91,7 % a 230 V CA 50 Hz >91,3 % a 277 V CA 60 Hz |
>88,8 % a 120 V CA 60 Hz
>90,7 % a 230 V CA 50 Hz >90,7 % a 277 V CA 60 Hz |
|
| Corriente CA (máx.) | <1A | ||
| Corriente de entrada (típica) |
23,2 A, 398 us al 50 % de Ipico 120 V CA
48,8 A, 171 us al 50 % de Ipico, 230 V CA 58,7 A, 404 us al 50 % de Ipico, 277 V CA |
24,8 A, 412 µs al 50 % de Ipico, 120 V CA
56,8 A, 120 µs al 50 % de Ipico, 230 V CA 68,4 A, 580 us al 50 % de Ipico, 277 V CA |
|
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobretensión | Modo de hipo o de energía constante, se reinicia automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura |
Si la temperatura ambiente es superior a 50 ± 5 ℃, la corriente de salida se reducirá al 50 %;
La temperatura ambiente desciende a 40℃ ±5℃ y se recupera automáticamente. Si la temperatura ambiente es superior a 60 ± 5 ℃, la corriente de salida se reducirá al 0 %; La temperatura ambiente desciende a 40℃ ±5℃ y se recupera automáticamente. |
||
| Ambiente | Trabajando TEMP | -40~+45℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-90 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % de humedad relativa | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10~500 Hz, 2G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | EN61347-1 EN61347-2-13 (UE) y UL8750 (EE. UU.) | |
| Tensión soportada | Entrada/Salida/P: 3,75 kVCA Entrada/Salida-FG: 1,5 kVCA Salida/FG: 0,5 kVCA | ||
| Norma de prueba de luz estroboscópica | IEEE 1789 Sin parpadeo | ||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||
| Emisión EMC | EN55015 EN61000-3-2,3(UE) y FCC Parte 15 Subparte B; ANSI C63.4:2014(EE. UU.) | ||
| Otros | Peso neto | 340 gramos | |
| Dimensión | 353 x 30 x 21,7 mm (largo x ancho x alto) | ||
| Embalaje | 32*24,5*355 50 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con carga nominal y 25 °C de temperatura ambiente. | ||
| 2. Para prolongar la vida útil del controlador, reduzca la carga a un voltaje de entrada más bajo. | |||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||
|
|
|
|

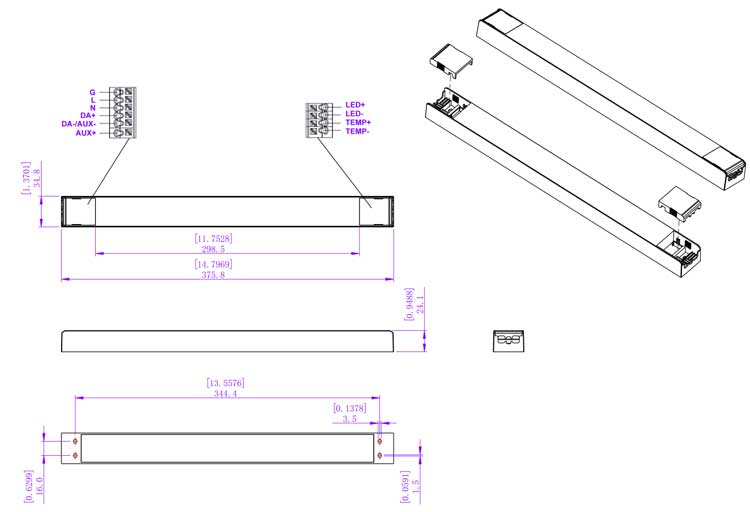

Especificación mecánica
Recomendación de MCB
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 10 |
| 13A | 13 | |
| 16A | 17 | |
| 20A | 21 | |
| 25A | 26 | |
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 24 |
| 13A | 31 | |
| 16A | 38 | |
| 20A | 48 | |
| 25A | 55 | |
Nota ：
[si !supportLists] 1. [fin si] Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 °C.
[si !supportLists] 2. [fin si] El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre del cable Globle | |
| LD100 | |

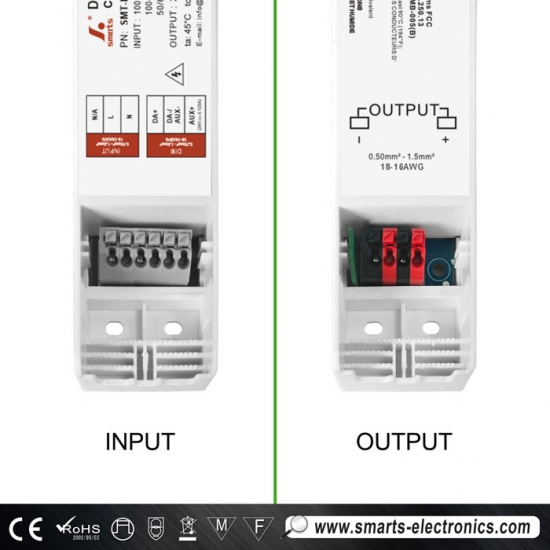

| Cable de entrada y cable de atenuación | Terminales grises 6P (0,2 mm²-1,5 mm²/24-16 AWG) |
| Cable de salida y cable de temperatura externa | Terminales rojo/negro 4P (0,2 mm²-1,5 mm²/24-16 AWG) |
| Observaciones: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Operación de atenuación
DALI b a nosotros en
Nota ：
1. Cuando enciende la alimentación del bus DALI interno, no necesita una fuente de alimentación de bus externa.
2. El nombre del modelo SMT-DI 100 Yo XXX -D4IP significa que no hay fuente de alimentación auxiliar ni control de temperatura, por lo que no hay cableado correspondiente para el controlador LED.
3. El nombre del modelo SMT-DI 100 Yo XXX -D4IP-Y significa que hay una fuente de alimentación auxiliar pero no hay control de temperatura, por lo que el controlador LED no tiene cableado de control de temperatura.
4. El nombre del modelo SMT-DI 100 Yo XXX -D4IP-T significa que no hay fuente de alimentación auxiliar pero hay control de temperatura, por lo que el controlador LED no tiene cableado de alimentación auxiliar.
5. El nombre del modelo SMT-DI 100 Yo XXX -D4IP-YT significa que hay una fuente de alimentación auxiliar y control de temperatura.
Función NFC ：
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente la corriente de salida mediante NFC
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (lectura y escritura NFC).
dispositivo:NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Productos relacionados

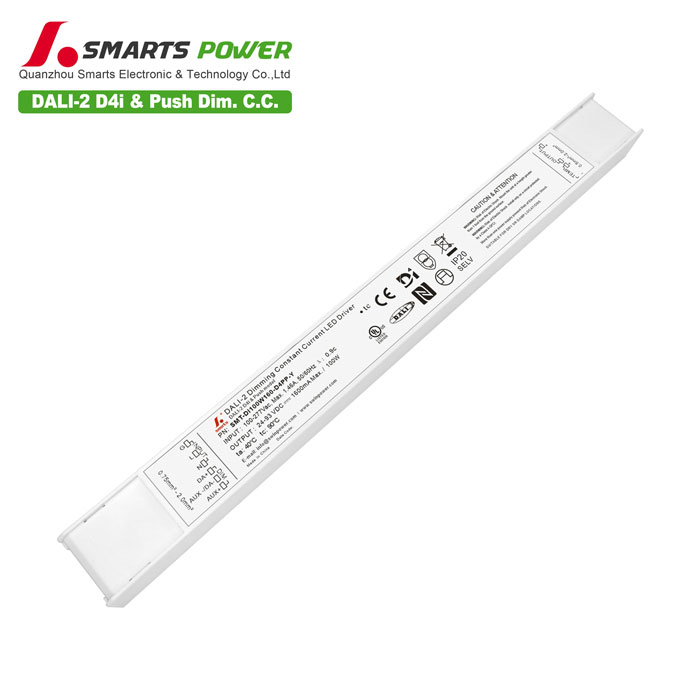

Controlador LED regulable dali-2 d4i de 100 W Modo de funcionamiento de corriente constante, módulo de programación inteligente NFC integrado, diseño ultrafino, ideal para proyectos de iluminación en interiores de espacios reducidos. Con 7 años de garantía.
