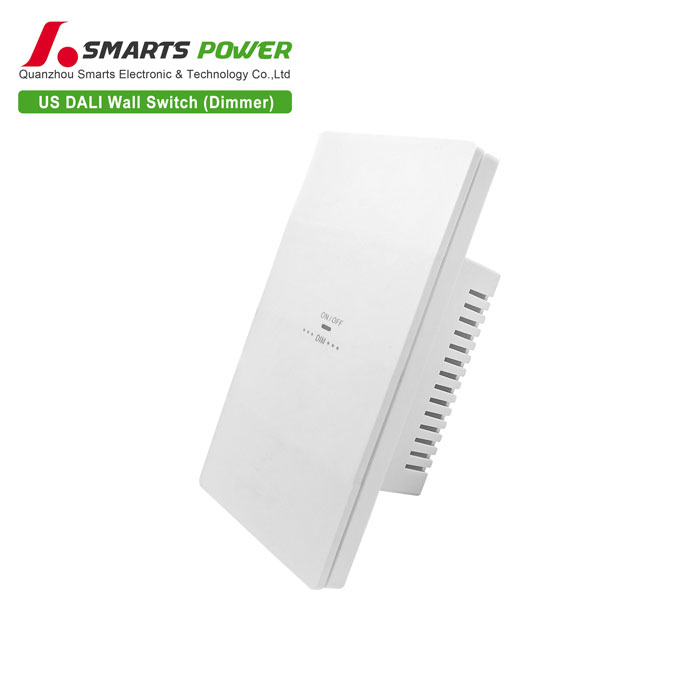

      El regulador de intensidad dali-2 con pulsador Con un rango de voltaje de entrada universal de 100-277 V CA, es compatible con las cajas de pared estándar existentes y se instala fácilmente en el marco de montaje. Su diseño de dos botones permite encender y apagar las luces del grupo. Es fácil de usar y no requiere configuración adicional.



Instrucciones de instalación


  Lea antes de instalar.

  Capacidad máxima (limitada por lo que se alcance primero)

  Voltaje de entrada: CA 110-277 V ~ 50/60 Hz






      Corriente de salida (fuente de alimentación de bus DALI incorporada)



      Máx. 60 mA






      cargas (controladores DALI o decodificadores DALI)



      Hasta:30








1、Apague la energía en el disyuntor













      ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.
        ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.





3、Etiquete y retire los cables existentes

  Para ayudar con el cableado del nuevo control, etiquete los cables de la caja de pared antes de quitarlos del dispositivo existente.

  Para productos con terminales de tornillo, etiquete el cable con el tornillo de diferente color.

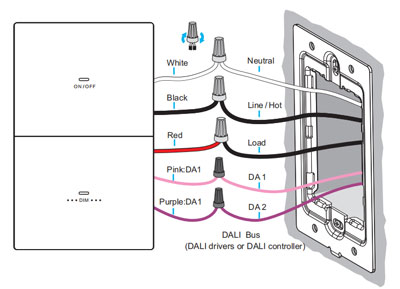

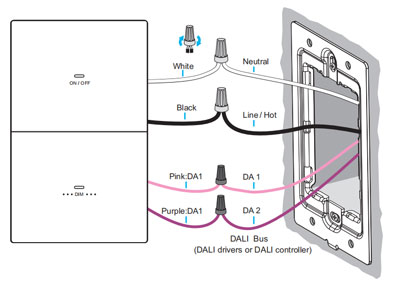

| Modelo | SMT-U-1CDPW1 | SMT-U-1CDPG1 |
| Color | Blanco | Gris |
|   |   |

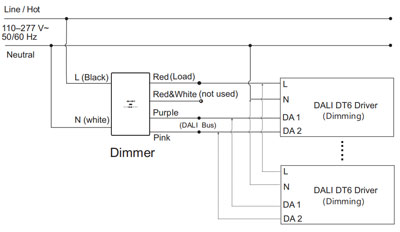

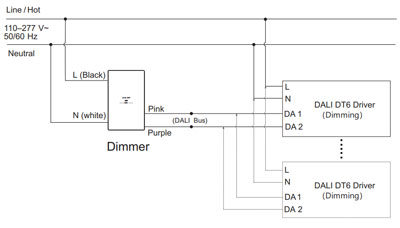

Nota 2: El regulador de intensidad y el controlador/decodificador DALI están conectados de forma independiente a la alimentación de entrada (red de CA).



   5、




   Conecte el regulador de intensidad (2)



| Modelo | SMT-U-1CRDPW1 | SMT-U-1CRDPG1 |
| Color | Blanco | Gris |
|   |   |
Nota 2: Conecte el cable de entrada de CA activo (L) del controlador DALI al cable de carga del atenuador (rojo).

 Solución de problemas:

 Si el regulador puede iniciarse, pero el controlador DALI no puede iniciarse, verifique si el cable activo y el cable neutro en la entrada del regulador (o controlador DALI) están invertidos.

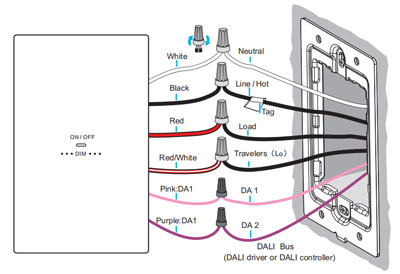

6、 Conecte el regulador de intensidad (3)
| Modelo | SMT-U-1CRDPW1 | SMT-U-1CRDPG1 |
| Color | Blanco | Gris |

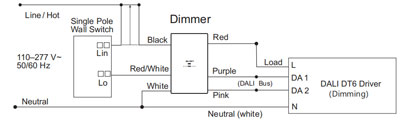

Cableado de 3 vías (estos modelos admiten cableado de 3 vías).
|   |   |


| 7、 Montar el regulador de intensidad
       Presione y encaje en su lugar para completar la instalación. | 8、 Encienda la alimentación en el disyuntor
       |

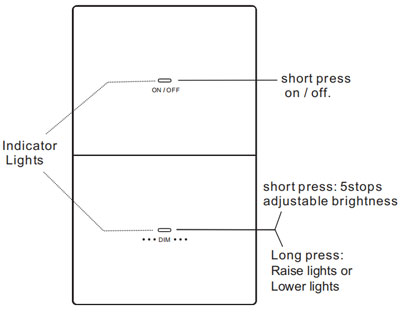

9、 Configuración del funcionamiento del regulador de intensidad
|
       Nota: Cuando el botón de atenuación (pulsación larga) alcanza el brillo máximo o mínimo, la luz indicadora parpadea lentamente. |


       Lo


       Ajuste del recorte del extremo w

       |
|   |   |


Productos relacionados
|

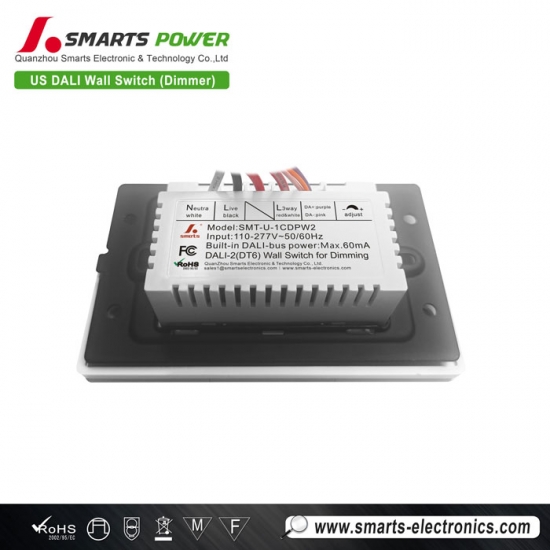

 Modo: SMT-U-1CDPW1 Voltaje de entrada: 100-265 V CA
