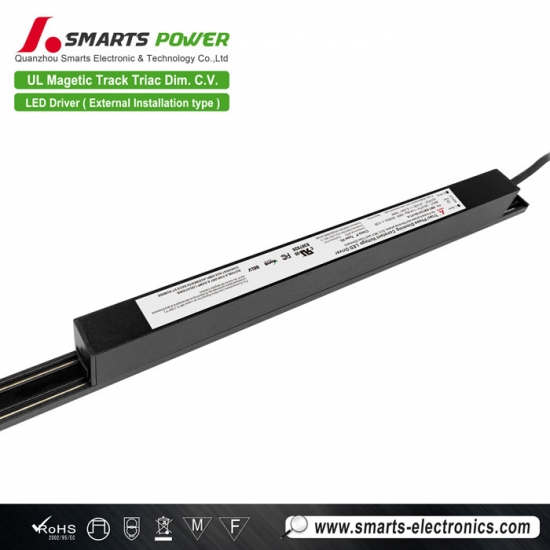

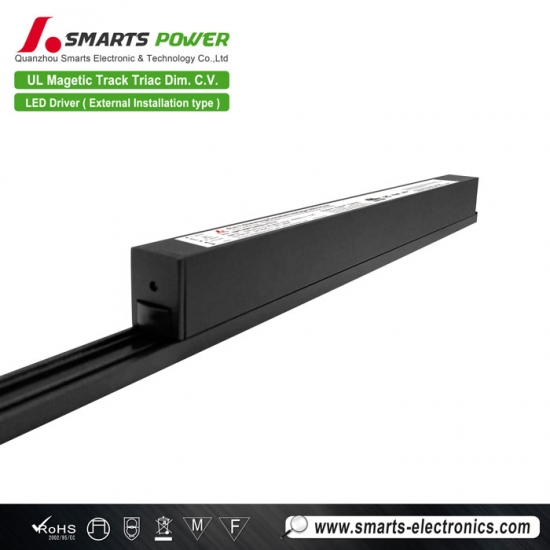

Controlador LED regulable TRIAC de voltaje constante de 12 V/24 V CC y 150 W para instalación en riel magnético
Controlador LED regulable TRIAC de voltaje constante de 12 V/24 V CC y 150 W para instalación en riel magnético
Controlador LED regulable TRIAC de voltaje constante de 12 V/24 V CC y 150 W para instalación en riel magnético
Este Controlador LED regulable por triac ultrafino Es perfectamente compatible con las luminarias de riel magnético más comunes del mercado. Ofrece una regulación suave y estable de 0 a 100 % sin parpadeos. Es fácil y rápida de instalar, cuenta con certificación UL y cumple con las normativas internacionales de seguridad en iluminación. Se vende principalmente en Norteamérica.
Especificación
| Modelo | SMT-EMT24150-VT-A | SMT-EMT48150-VT-A | |
| Certificado | UL/SELV/FCC/RoHS/REACH | ||
| Producción | Voltaje de CC | 24 V | 48 V |
| Tolerancia de voltaje | ±1,5% | ±1% | |
| Regulación de voltaje | ≤0,5% | ||
| Corriente nominal | 6.25A | 3.13A | |
| Potencia nominal | 150 W | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 120-277 V CA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA; 0,95 a 277 V CA | ||
| THD(típ.) a plena carga | <20% a 120 y 277 V CA | ||
| Eficiencia (típica) a plena carga |
≥91% a 120 V CA
≥93% a 277 V CA |
≥91% a 120 V CA
≥93% a 277 V CA |
|
| Corriente CA (máx.) | 1,5 A | ||
| Corriente de entrada (típ.) | 26 A, 430 µs a 50 % 120 V CA; 63 A, 280 µs a 50 % 277 V CA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobrecarga | ≤120% Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura | 100℃ ± 10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento | ||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20 - 90 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 (EE. UU.) | |
| Tensión soportada | I/P-0/P: 1,8 KVCA I/PF/G: 1,8 KVCA O/PF/G: 0,5 KVCA (EE. UU.) | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||
| Emisión EMC | FCC Parte 15 Subparte B (EE. UU.) | ||
| Prueba de inmunidad contra sobretensiones | Modo diferente: 2KV, Modo común: 4KV | ||
| Otros | Peso neto | 0,85 kg | |
| Dimensión | 366,7 x 26 x 24,2 mm (largo x ancho x alto) | ||
| Embalaje | 50 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | |||
Especificación mecánica
| Calibre de cable americano MGR101 | |
| Cables de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Producción | Incorporación de la pista y a través del riel guía de la corriente de salida del controlador |
| Cable de atenuación | Púrpura (D+) Rosa (D-) (2*0,35 mm²) |
| Observación: Asegúrese de realizar la conexión correctamente; de lo contrario, el producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A): 1 mm² x 10 A/mm² = 10 A.
Pista compatible :
Operación de atenuación
Uso de una atenuación --- Atenuación por corte de fase/TRIAC
La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión
Un regulador de fase/Triac o sistema de iluminación.
Trabajando con fase directa/borde delantero, MLV y fase inversa/borde posterior, ELV, reguladores TRIAC o sistema de iluminación.
La carga mínima es de aproximadamente el 15%.
Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.
Productos relacionados
|

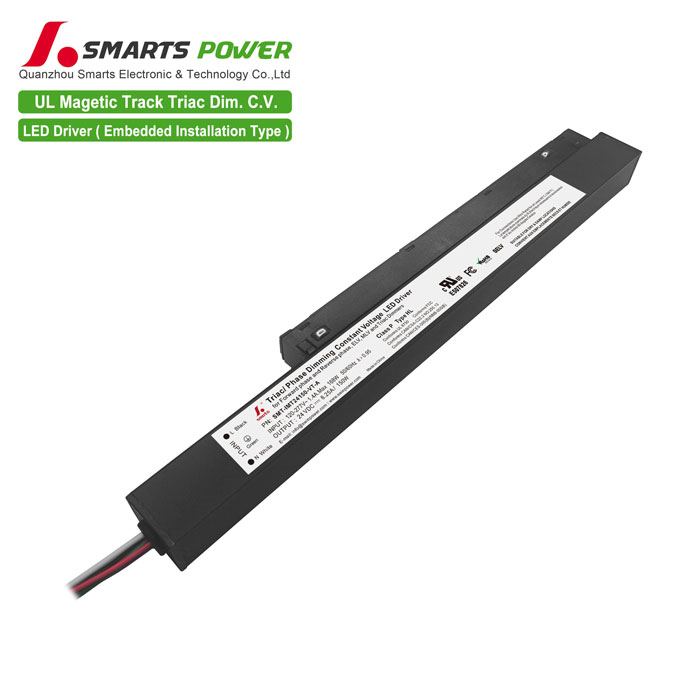

Modo: SMT-IMT24150-VT-A Voltaje de entrada: 100-277 V CA
