Interruptor de pared con regulador DMX de 4 pulsadores, 100-277 V CA, para iluminación LED
Interruptor de pared con regulador DMX de 4 pulsadores, 100-277 V CA, para iluminación LED
Interruptor de pared con regulador DMX de 4 pulsadores, 100-277 V CA, para iluminación LED

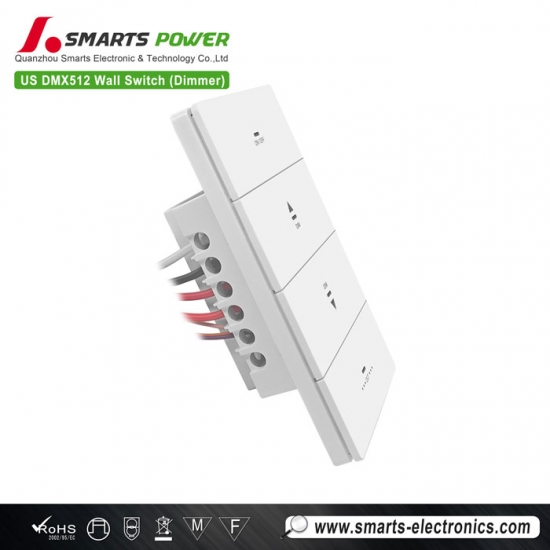

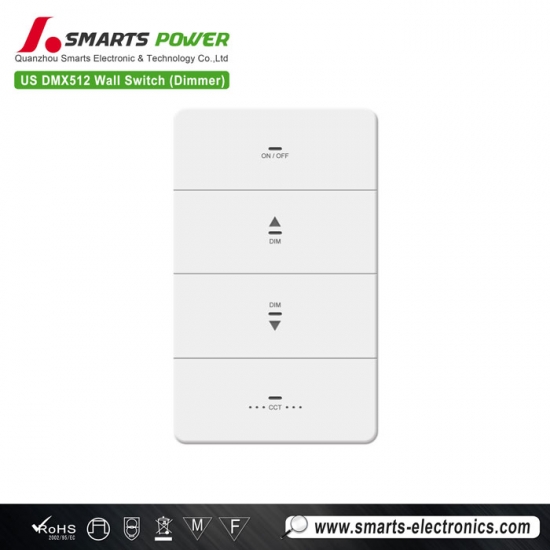

El DMX interruptor de pared con pulsador Cuenta con una carcasa de plástico blanco y funciona como un interruptor doméstico estándar. Es fácil de controlar tanto para adultos como para niños, sin necesidad de aprendizaje. La instalación es rápida y sencilla, sin necesidad de configurar un código de dirección. Una vez instalado, se activa la regulación.
Instrucciones de instalación
Lea antes de instalar.
Capacidad máxima (limitada por lo que se alcance primero)
Voltaje de entrada: CA 110-277 V ~ 50/60 Hz
Máx.80 mA
cargas (controladores DMX o decodificadores DMX)
Hasta:30
1、Apague la energía en el disyuntor
ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.

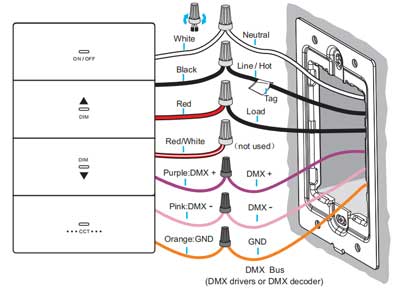

3、Etiquete y retire los cables existentes
Para ayudar con el cableado del nuevo control, etiquete los cables de la caja de pared antes de quitarlos del dispositivo existente.
Para productos con terminales de tornillo, etiquete el cable con el tornillo de diferente color.
|

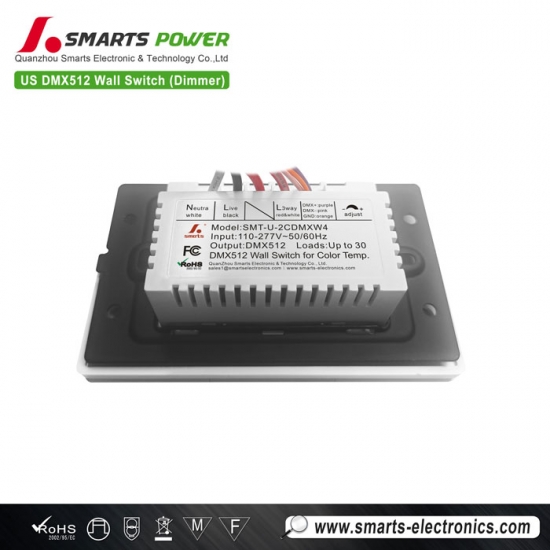

Modelo
|
SMT-U-2CDMXW4
|
SMT-U-2CDMXG4
|
|
Color
|
Blanco
|
Gris
|
|
|

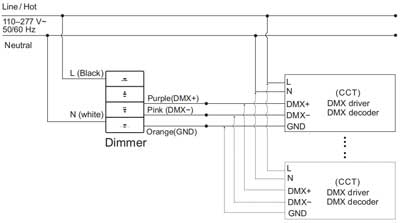

Nota 2: El regulador de intensidad y el controlador/decodificador DMX están conectados de forma independiente a la alimentación de entrada (red eléctrica de CA).
5、

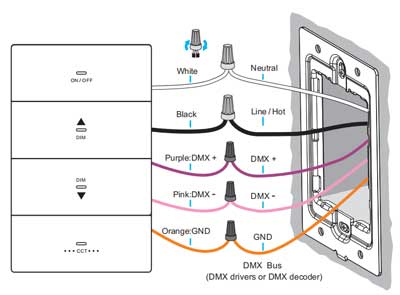

Conecte el regulador de intensidad (2)
|
Modelo
|
SMT-U-2CRDMXW4
|
SMT-U-2CRDMXG4 |
|
Color
|
Blanco
|
Gris
|
|
|

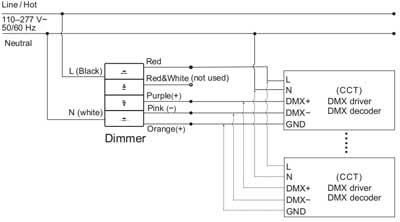

Nota 2: Conecte el cable de entrada de CA en vivo (L) del controlador DMX al cable de carga del atenuador (rojo).
Solución de problemas:Solución de problemas:
Si el regulador puede iniciarse, pero el controlador DMX no puede iniciarse, verifique si el cable activo y el cable neutro en la entrada del regulador (o controlador DMX) están invertidos.
6、 Conecte el regulador de intensidad (3)
|
Modelo
|
SMT-U-2CRDMXW4
|
SMT-U-2CRDMXG4
|
|
Color
|
Blanco
|
Gris
|

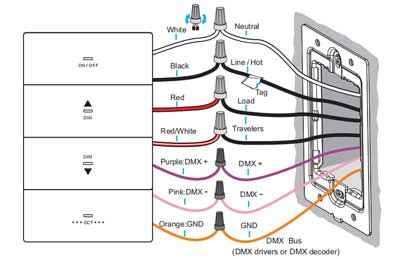

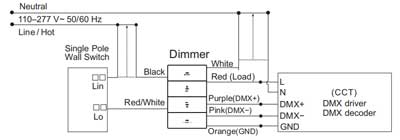

Cableado de 3 vías (estos modelos admiten cableado de 3 vías).
|
|
Nota: El interruptor unipolar estándar se puede combinar con un controlador para formar un sistema de interruptor de control dual.
|
7、 Montar el regulador de intensidad
Presione y encaje en su lugar para completar la instalación. |
8、 Encienda la alimentación en el disyuntor
|

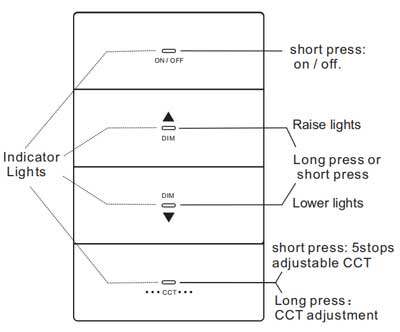

9、 Configuración del funcionamiento del regulador de intensidad
|
Nota: Cuando el botón de atenuación (pulsación larga) alcanza el brillo máximo o mínimo, la luz indicadora parpadea lentamente. |
Lo
Ajuste del recorte del extremo w
|
|
|
Productos relacionados
|
Modo: SMT-U-1CDPW3 Voltaje de entrada: 100-2277 V CA

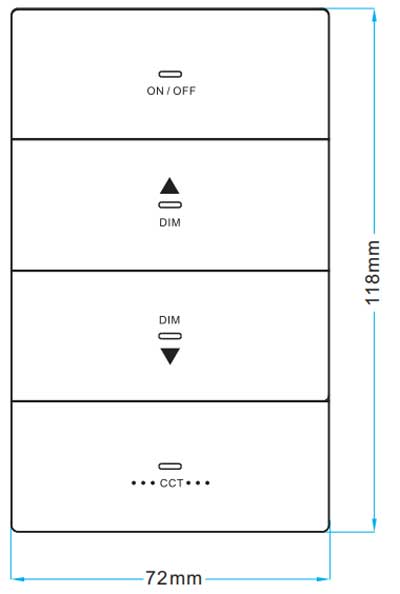

Tamaño: 118*72*37.5
