Fabricantes de fuentes de alimentación de controlador LED regulables triac con carcasa de plástico IP20 de 60 vatios para interiores
Smartspower fuente de alimentación LED regulable triac tiene requisitos de carga ultrabaja y puede funcionar perfectamente con una carga del 20 % al 100 %. Adecuado para la instalación de proyectos de iluminación LED en espacios pequeños en interiores
Especificación
| Modelo | SMT-24096-VT-P | SMT-48096-VT-P | |
| Certificado | UL / cUL / FCC / Clase P / Clase 2/Tipo HL/ICES-005 | ||
| Producción | Voltaje CC | 24V | 48V |
| Tolerancia de voltaje | ±2% | ±2% | |
| Regulación de voltaje | â¤0,5% | â¤0,5% | |
| Regulación de carga | â¤0,5% | â¤0,5% | |
| Corriente nominal | â¤2% | â¤2% | |
| potencia nominal | 96W | ||
| Ondulación de voltaje | 296mv | 176mv | |
| Tensión excesiva | <3% (carga completa) | <3% (carga completa) | |
| Selección del modo de salida | Cuando el cable azul y blanco y el cable amarillo y gris en el terminal de salida están en cortocircuito, indica el modo de modulación de ancho de pulso (PWM). Cuando están desconectados indica el modo Regulación de Voltaje (VR) de modulación de voltaje en corriente continua. | ||
| Para cambiar el modo de salida es necesario cortar la alimentación durante 3 segundos y luego encenderla nuevamente para que el cambio de modo surta efecto. | |||
| Aporte | Rango de voltaje | 100-277 VCA | |
| Rango de frecuencia | 47 - 63Hz | ||
| Factor de potencia (típ.) @ carga completa |
0,98@120 VCA 0,97@277VCA |
0,98@120 VCA 0,97@277VCA |
|
| THD (típico) @ carga completa | <15%@120V <15%@277V | ||
| Eficiencia (típ.) @ carga completa |
â¥88%@120VAC â¥91,5%@277VAC |
â¥87%@120VAC â¥90,5%@277VAC |
|
| Corriente CA (máx.) | â¤1.0A @120VAC â¤0.43A@277VAC | ||
| Energía en espera | â¤0,5W | ||
| Corriente de irrupción (típica) | 51A,208us@50%Ipico 120VCA 118A,452us@50%Ipico 277VCA | ||
| corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo Hipo, se puede restaurar automáticamente después de una eliminación anormal | |
| Sobrecarga | â¥120%, Constante - Modo actual, recuperación automática después de una excepción | ||
| Sobre temperatura | Cuando la temperatura ambiente supera los 55 °C ± 5 °C, la salida se apaga | ||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+40°C (consulte la curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 95 % HR sin condensación | ||
| Almacenamiento TEM., Humedad | -40 - +80 °C, 10 - 95 % RH sin condensación | ||
| Coeficiente TEMP. | ±0.03%/â(0 - 50â) | ||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 CAN/CSA-C22.2 No.250.13 | |
| Tensión soportada | I/P-O/P:1,88 KVac;I/P-FG::1,88 KVac;O/P-FG:0,5 KVac | ||
| Resistencia de aislamiento | I/P-O/P: 100 MΩ / 500 V CC / 25 °C / 70 % RH | ||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: Modo diferencial 2KV, Modo común 4KV | ||
| Inmunidad EMC | FCC/ICES no solicita esta prueba | ||
| Emisión CEM | FCC Parte 15 Subparte B;ANSI C63.4:2017;ICES-005 Edición 5 | ||
| Otros | Peso neto | 0,56 kg | |
| Dimensión | 188*61,4*25,5 mm (largo x ancho x alto) | ||
| Embalaje | 415*230*170 mm 20 piezas /caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 °C de temperatura ambiente. | ||
| 2. Tolerancia: incluye tolerancia de configuración y regulación de carga. | |||
| 3. La fuente de alimentación se considera como un componente que será operado en combinación con el Equipo final. Dado que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben cumplir nuevamente con la Directiva EMC en la instalación completa. | |||
| 4. Estados predeterminados: el modo de salida es salida VR de forma predeterminada. La curva de atenuación es una curva gamma2.2. | |||
| 5. Con respecto a los tipos de carga del controlador LED donde el controlador cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||
 |
 |
 |
 |
Especificaciones mecánicas
| calibre de alambre americano | |
| CA7 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Cable de salida | 12 V: Rojo (V+) Negro (V-) (2*16 AWG) |
| 24V y 48V: Rojo (V+) Negro (V-) (2*18 AWG) | |
| Cable de conmutación de función | Amarillo Gris y Azul Blanco.(2*18 AWG) |
| Cuando el voltaje de entrada es de 120 VCA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo de interruptor automático | Nivel | El número de controladores LED |
| tipo C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
| Cuando el voltaje de entrada es de 277 VCA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo de interruptor automático | Nivel | El número de controladores LED |
| tipo C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 36 | |
| 25A | 45 | |
Notaï¼
â Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en base a que la temperatura ambiente máxima es de 50 °C.
â¡El disyuntor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Operación de atenuación
TRIAC/Atenuación de corte de fase
1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) conectando un atenuador de fase/Triac o un sistema de iluminación.
2. Trabajando con atenuadores de fase directa, MLV y fase inversa, ELV y TRIAC.
3. Mín. la carga es aproximadamente del 20%.
4. Intente utilizar atenuadores con una potencia de al menos 1,5 veces la potencia de salida del controlador.

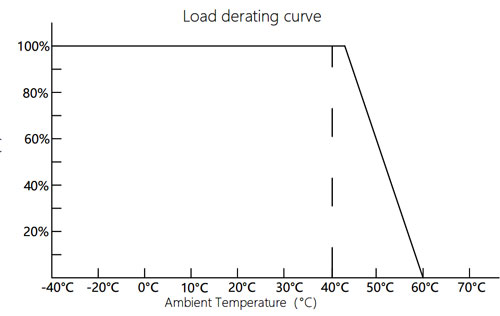

Curva de reducción de potencia
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. La corriente de salida del controlador LED debe seleccionarse de acuerdo con la corriente nominal de la lámpara y la temperatura ambiente.
Normalmente, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para extender la vida útil del controlador LED.
Productos relacionados

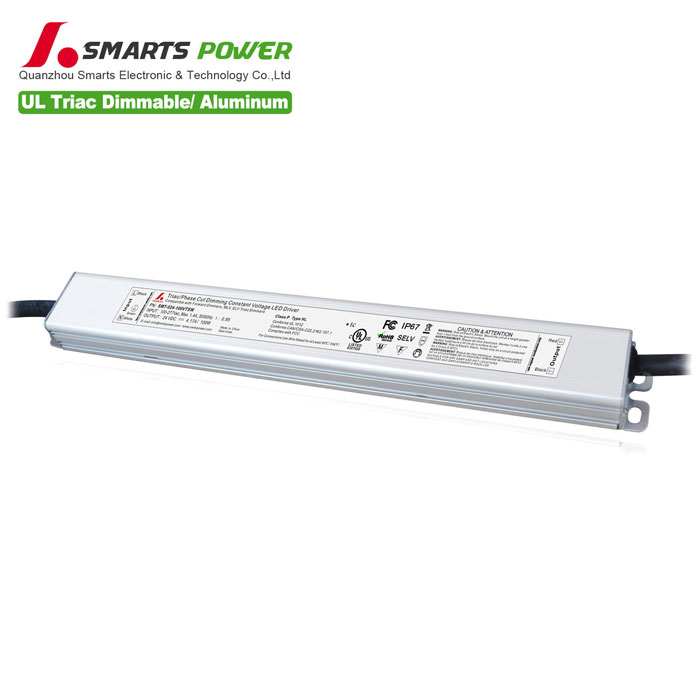

24v Fuente de alimentación LED regulable triac de voltaje constante de 100 W Diseño de carcasa de aluminio, tamaño ultrafino adecuado para la instalación de proyectos de iluminación LED en espacios pequeños en interiores. Con 7 años de garantía
